Αρμοί διακοπής σε δοκούς / πεδιλοδοκούς

Recommended Posts

θα ήθελα τη γνώμη όσων από εσας έχετε εφαρμόσει τμηματική εκσκαφή οριζοντίως και κατακορύφως στο παρακάτω πρόβλημα:





1111111111 +0,00 β

--------------------------

111111 Ι 11111111111111 Ι

+1,50 α Ι 11111 +1,50 111 Ι δ +1,50

111111 Ι 11111111111111 Ι

1111111 Ι 1111111111111 Ι

-------------------------

1111111111-7,50 γ



στάθμη εκσκαφής -7,40m





Kατασκευάζεται κτίριο επιφάνειας τάξης 200m2 με 2 υπόγεια .

To οικόπεδο βρίσκεται κατά το 80% σε στάθμη +1,50 και είναι 2 όψεων (διαμετρικών) -η μια όψη βρίσκεταi επί δρόμου με στάθμη +0,00 (πλευρά β) και η άλλη επί δρόμου με στάθμη -7,50m (πλευρά γ) (μετά από έντονα απότομη κλίση του οικοπέδου).

Σε άμεση επαφη με το προς ανέγερση κτίριο υπάρχουν μονόροφα σπίτια με δάπεδο στο +1,50m.

Η στάθμη εκσκαφής εκτιμάταi στα -7,40m=2*3,00(ύψη υπογείων)+1,40(πάχους πεδιλοδοκού και πλάκας δαπέδου β υπογείου)

με υψος εκσκαφής =8,90=7,40+1,50(ταπείνωση φυσικού εδάφους για να βρεθεί στο επίπεδο του δρόμου).

Το έδαφος είναι κατηγορίας Β με βάθος υδροφόρου ορίζοντα στα -13,0m.



Προκείμένου να μη γίνει προσωρινή αντιστήρξη με πασσάλους και αγκύρια, κάτι που κοστίζει αρκετά και αποτελεί και ουσιαστικό αρχιτεκτονικό πρόβλημα προτείνεται η εκσκαφή ως εξής:



1) Ενιαία εκσκαφή στο -3,00 (ύψος εκσκαφής 4,50m) και κατασκευή περιμετρικών τοιχείων και υποστυλωμάτων στις πλευρές α,β,δ. Θα υπάρχουν κατακόρυφες αναμονές προς τα κάτω, αλλά και οριζόντιες στο ύψος της πλάκας για την πλάκα και τις εσωτερικές δοκούς που πρόκειται να κατασκευασθούν αργότερα .

2) κατασκευή των πεδιλοδοκών κατά μήκος της πλευράς γ, καθώς και στο εσωτερικό του νέου κτιρίου με κατακόρυφο αρμό εργασίας κατά το δυνατόν στο μέσο των πεδιλοδοκών που καταλήγουν στην περίμετρο α,β,δ..

3) τμηματική εκσκαφή των παρειών α,δ με κατέυθυνση γ->β εως τη στάθμη θεμελίωσης με σκυροδέτηση των περιμετρικών τοιχείων και υποστυλωμάτων καθώς και

α)των πεδιλοδοκών στη διέυθυνση y με αρμούς διακοπής εκεί που τελείωνει κάθε φορά η τμηματική εκσκαφή και οριζόντιες αναμονές και ταυτόχρονα

β)ολοκλήρωση των πεδιλοδοκών κατά x με συνένωση με τους ήδη υπάρχοντες στην ίδια διέυθυνση προκειμένου αυτοί να παίξουν το ρόλο "αντηρίδας"



δυστυχώς με το σκεπτικό αυτό δημιουργούνται 2 μεγάλα προβλήματα:

1. Έχουν δημιουργηθεί αρμοί διακοπής στα σημεία σύνδεσης των δοκών με τα περιμετρικά τοιχεία και αρμοί διακοπής περίπου στο μέσο των πεδιλοδοκών. Με βάση το άρθρο 14.3.4. του Κ.Τ.Σ. οι αρμοί εργασίες πρέπει να είναι περίπου κάθετοι στη διεύθυνση διάστρωσης, κάτι που σημαίνει ότι δεν επιτρεπέται η κατασκευή αρμών σε οριζόντια φέροντα στοιχέια, όπως οι πλάκες, οι δοκοί και τα πεδιλοδοκάρια. Από την άλλη ο ίδιο κανονισμός αφήνει ένα παράθυρο στο 14.3.3, όπου αναφέρεται ότι αν υπάρχει κατακόρυφος αρμός, η σκυροδέτηση θα αρχίζει από τη θέση του αρμού. Ο κατακόρυφος αρμός που αναφέρεται υποθέτω ότι εννοείται στος πλάκες και στις δοκούς....?

2. Σύμφωνα με την παραπάνω περιγραφή η σκυροδέτηση των υποστυλωμάτων/περιμετρικών τοιχέιων πραγματοποιείται αρχικά στα πάνω 3,0m και στη συνέχεια ολοκληρώνεται με τη σκυροδέτηση των κάτω 4,40m. Ακόμα και αν με πρόσθετα το σκυρόδεμα του κατω τμήματος δεν είναι συρρικνούμενο, πόσο σίγουρος μπορεί να είναι κανεις ότι θα επιτευχθεί σωστή ένωση μεταξύ μεταξύ της διεπιφάνειας των 2 τμημάτων?



Παρακαλώ μεταβείτε στο Πίνακας Ελέγχου -->Προσωπικό Προφίλ-- >Επεξεργασία προσωπικών στοιχείων και στο πεδίο επάγγελμα συμπληρώστε την ειδικότητά σας. avgoust



κάποιος που να γνωρίζει κάτι σχετικά?

Share this post


Link to post
Share on other sites

Κάποιο σχήμα θα βοηθούσε να σε βοηθήσουμε...

Share this post


Link to post
Share on other sites

Ανέβασε ένα σχεδιάκι ή ό,τι άλλο που θα έκανε πιο κατανοητό αυτό που ρωτάς.

Share this post


Link to post
Share on other sites

σας ευχαριστώ πολύ!



ας σημειωθούν τα εξής:

1. όλες οι στάθμες των γειτνιαζόντων και του προβλεπόμενου κτιρίου αφορούν τη θεμελίωση

2. κανένα γετονικό κτίριο δεν έχει προφανώς υπόγειο


Share this post


Link to post
Share on other sites

Γνώμη μου είναι τουλάχιστον η θεμελίωση να πέφτει ενιαία. Τώρα για το παραπάνω είναι μια δύσκολη περίπτωση. Θα έδινα προσοχή στα διπλανά κτίρια (δεν έχω και εικόνα το πως είναι) αλλά προσοχή στην εκσκαφή. Έχεις και ένα σεβαστό βάθος (-7.00m).

Έχεις και ένα λιθόκτιστο στην αριστερή πλευρά από ότι βλέπω.

Πρέπει να βρεις τόπο με προσωρινή αντιστήριξη για τα διπλανα κτίρια. Τοιχεία θα τα ρίξεις σε δύο φάσεις. Πλέγμα και σιδέρωμα με την μια για τα τοιχεία. (Βρες τρόπο να τα στηρίξεις, μην τα κάνεις με παράθεση)



Αυτά προς το παρόν.

Share this post


Link to post
Share on other sites

Συμφωνώ την ολική εκσκαφή 3μ και την κατασκευή τοιχίων. Διαφωνώ στο να αποτελέσουν αυτά, τα τοιχία του υπογείου. Ουσιαστικά πρέπει να κάνεις αντιστηρίξεις, οπότε θα χάσεις λίγο από το κτίριο σου...



ΥΓ Και μια τομή οικοπέδου-κτιρίου θα βοηθούσε...

Share this post


Link to post
Share on other sites

Καλησπερα...δεν ειμαι πολιτικος μηχανικος αλλα θα ηθελα να πω την αποψη μου πανω σε αυτο το θεμα μιας και μου εχουν τυχει πολλες τετοιες περιπτωσεις και εχω συζητησει με μηχανικους πως θα κινηθουμε σωστα και με τις λιγοτερες απωλειες,στατικες και μη.



1.Συμφωνω οτι μπρεπει να κανεις τοιχεια αντιστηριξεις (προσωρινα)στα διπλανα κτηρια.

2.Συμφωνω και πιστευω οτι ειναι σωστο να πεφτει ολη μαζι η θεμελιωση (και οχι κομματια-κομματια με αναμονες κ.τ.λ.

3.Κατι που θα προσεξεις επισης ειναι ο καιρος.Σε μια πιθανη βροχη μπορει να παθεις μεγαλη ζημια.Το εχω ζησει αυτο...αντε να ειναι σιδερωμενη η θεμελιωση και να σου πεσουν μεσα κυβικα λασπης...

4.Καλο θα ηταν περιμετρικα της οικοδομης να βαλεις ναυλον.



Στις παρακατω φωτο σου εχω ενα περιστατικο που πραγματικα στο απευχομαι



http://i47.tinypic.com/ei2t04.jpg

http://i49.tinypic.com/xqe6b4.jpg



Στην 2η φωτο τη επομενη μερα υποχωρησε και η μαντρα...οπως επισης και απο την δεξια πλευρα το πεζοδρομιο!!



Σε τετοιες περιπτωσεις ειναι να λυπασαι τον ιδιοκτητη ή τον αντιπαροχεα αντιστοιχα γι`αυτα που θα πληρωσει...

Share this post


Link to post
Share on other sites

Πόσο ήταν το βάθος της εκσκαφής στην περίπτωση της φωτογραφίας; Γύρω στα 5 φαίνεται από το ύψος του ανθρώπου.

Καλό είναι να λυπάσαι κάποιον αν έχουν παρθεί μέτρα πρόληψης και συμβεί μια ατυχία.

Όποιος σκάβει και αφήνει εκτεθειμένα μεγάλα πρανή ρισκάρει να συμβούν περισσότερο σημαντικές ατυχίες από το να γεμίσει λάσπες το σιδερωμένο σκάμμα του.

Share this post


Link to post
Share on other sites

Δεν εχεις και αδικο σε αυτο που λες φιλε μου..kobaksev

Share this post


Link to post
Share on other sites

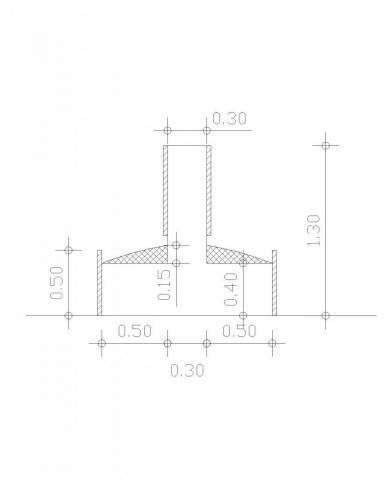

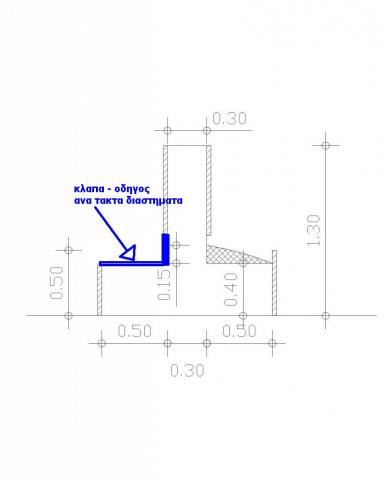

Γνωρίζει κάποιος αν υπάρχει σοβαρό πρόβλημα στο να σκυροδετηθούν πεδιλοδοκοί κτιρίου τμηματικά ?



Δηλαδή αρχικά να πέσουν όλα τα πέλματα ύψους 40εκ. και μετά από 3 ημέρες να πέσουν τα υπόλοιπα τμήματα των κορμών ?



Μιλάω επομένως για κατακόρυφη διακοπή σκυροδέτησης και όχι οριζόντια.

Share this post


Link to post
Share on other sites
