Μετρητές ενέργειας (kWh)

Recommended Posts

Έχω 6 ενοικιαζόμενα δωμάτια και θα ήθελα να βάλω ένα μετρητή, ραγας κατα προτίμηση, που να μετραει την κατανάλωση ανα τρια δωματια. Δηλαδη την καταναλωση του 1-3 συνολικα και του 4-6 συνολικα.

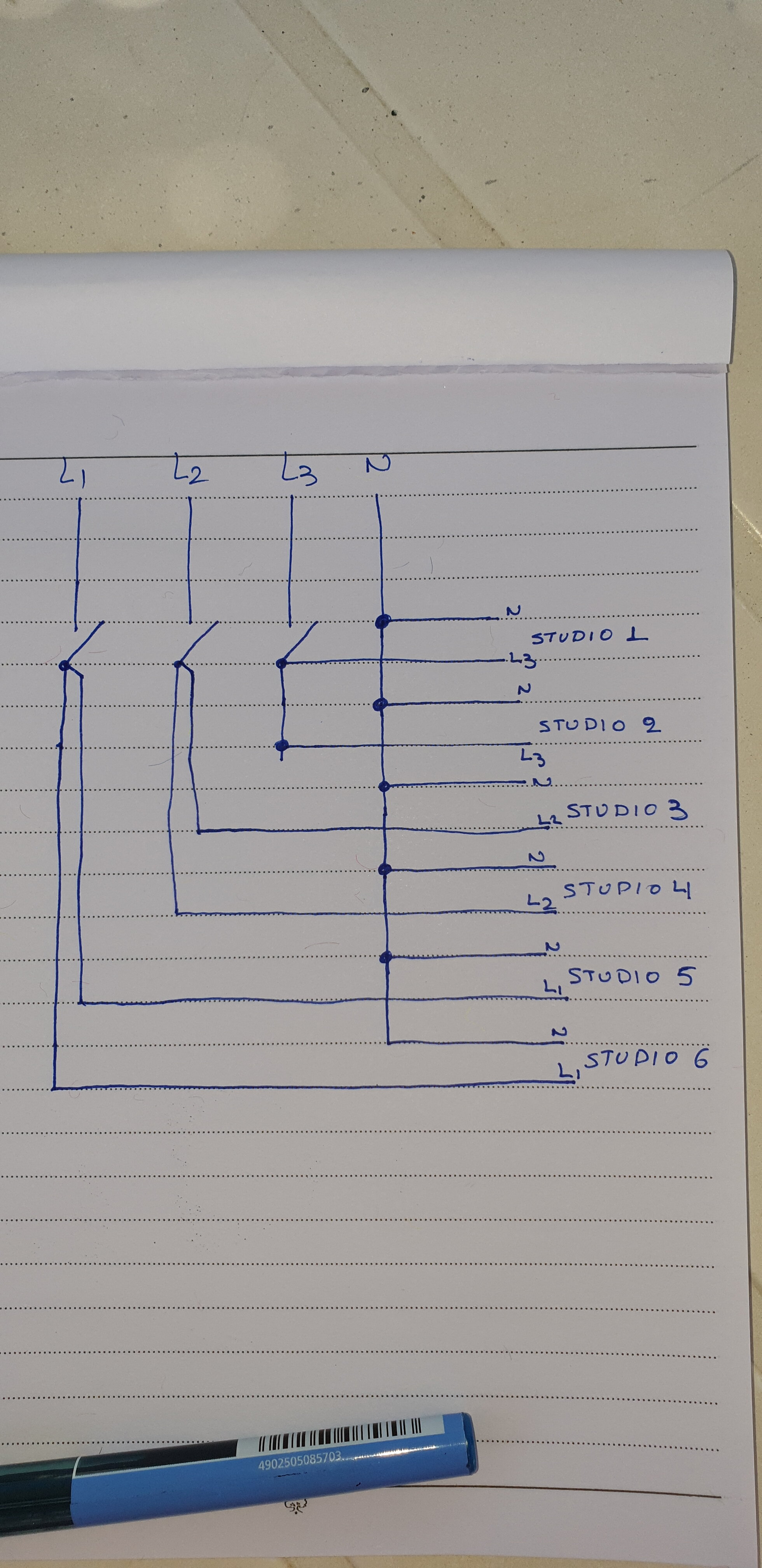

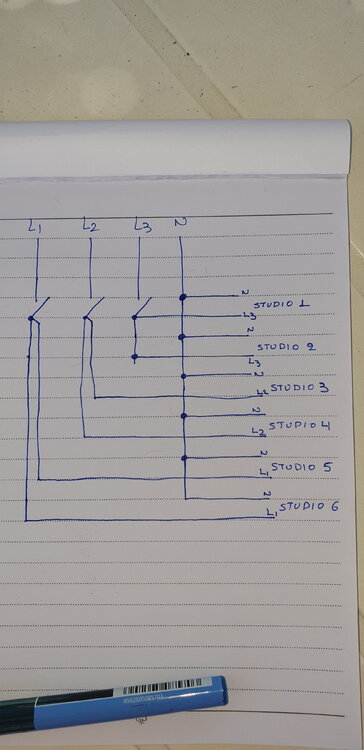

Παρακάτω θα δείτε το υπάρχουσα συνδεσμολογία


Share this post


Link to post
Share on other sites

Όπως είναι η συνδεσμολογία, ένας τρόπος είναι να πάρεις δυο τριφασικούς μετρητές ενέργειας. Στον ένα μετρητή θα μετράς τα 1,2,3 και στον άλλο τα 4,5,6.

Ας πούμε ότι:

  • I1, I2, I3, I4, I5, I6 είναι οι φάσεις που πάνε σε κάθε δωμάτιο.
  • R1, S1, T1, R2, S2, T2 είναι οι είσοδοι των φάσεων στον πρώτο και δεύτερο μετρητή αντίστοιχα.

Τότε η συνδεσμολογία θα είναι ως εξής:

  • R1  --> I1
  • S1  --> I2
  • T1  --> I3
  • R2  --> I4
  • S2  --> I5
  • T2  --> I6

Εναλλακτικά, αν θες να χρησιμοποιήσεις μόνο έναν μετρητή πρέπει να αλλάξεις τη συνδεσμολογία που παραθέτεις. Σύνδεσε τα δωμάτια 1,2,3 σε μια φάση (π.χ. L1) και τα 4,5,6 σε μια άλλη (π.χ. L2). Τότε η συνδεσμολογία στο μετρητή θα είναι ως εξής:

R1 --> I1, I2, I3

S1 --> I4, I5, I6

T1 --> τίποτα

Στην περίπτωση αυτή,  στο διάγραμμα που έχεις, ο μετρητής μπαίνει μετά το διακόπτη και πριν τις γέφυρες προς κάθε δωμάτιο.

Καλή συνέχεια!

  • Upvote 1

Share this post


Link to post
Share on other sites

Ξέχασα να γράψω ότι στη δεύτερη περίπτωση θες μετρητή που να έχει ενδείξεις ανά φάση.

Share this post


Link to post
Share on other sites
14 λεπτά πριν, vassis said:

 θες μετρητή που να έχει ενδείξεις ανά φάση.

υπάρχει τέτοιος σε 3Φ?

Share this post


Link to post
Share on other sites
21 ώρες πριν, ΝΙΚΟΣΤΡΙ said:

υπάρχει τέτοιος σε 3Φ?

Καλή ερώτηση!!! Μετά από 20 λεπτά ψάξιμο, δε βρήκα κάτι στο εμπόριο. Νομίζω ότι οι μετρητές της ΔΕΗ για μεγάλους πελάτες το υποστηρίζουν, γι αυτό και το έγραψα. Προσωπικά δε θα έψαχνα άλλο γιατί κατά πάσα πιθανότητα θα είναι πιο ακριβό από το να πάρω 2 απλούς.

Share this post


Link to post
Share on other sites

Σίγουρα υπάρχει, της ΑΒΒ.

Δείτε συνημμένο αρχείο



DMTME_798032073_01_Z05.pdf

Edited by antloukidis
  • Upvote 1

Share this post


Link to post
Share on other sites

Το συγκεκριμένο κάνει την δουλειά αυτή, απλά να έχεις υπόψιν ότι απαιτεί εξωτερικά current transformers!

Edited by VirusX2

Share this post


Link to post
Share on other sites

Τελικά έκανα λάθος.

Αυτός ο μετρητής που βρήκε ο antloukidis μαζι με δύο μετασχηματιστές είναι πολύ πιο φθηνά από δύο απλούς τριφασικους.

Share this post


Link to post
Share on other sites

Δεν είμαι σίγουρος ότι δουλεύει μόνο με δύο Μ/Σ.....

Share this post


Link to post
Share on other sites
11 ώρες πριν, antloukidis said:

Δεν είμαι σίγουρος ότι δουλεύει μόνο με δύο Μ/Σ.....

Μια χαρά δουλεύει.

Share this post


Link to post
Share on other sites
