Ηλιακές Καμινάδες

Recommended Posts

Ο αερισμός γίνεται από τα κατώτερα στρώματα (πόρτες, παράθυρα).

Με την ηλιακή καμινάδα δημιουργείς, παθητικά, συνθήκες αυξημένης θερμοκρασίας στον χώρο που περιβάλλεται από την καμινάδα, με αποτέλεσμα την ενεργοποίηση της απαγωγής του ζεστού αέρα από τα ανώτερα στρώματα (πχ στο ανώτερο σημείο μιας κεκλιμένης στέγης). Αν βάλεις αερισμό στην καμινάδα το μόνο που θα μπορούσες να καταφέρεις να αέρίζεται η καμινάδα



EDIT

Το να λειτουργεί ο εξαερισμός ΚΑΙ ως αερισμός σε ένα παθητικό και όχι υβριδικό σύστημα μου φαίνεται αδικαιολογήτως περίπλοκο.

Share this post


Link to post
Share on other sites

@bosdas



Ας καταλάβουμε πρώτα πως λειτουργεί ο αερισμός γενικά.

Σε ένα χώρο, μη στεγανό, όταν αφαιρείς αέρα με μηχανικό ή μη τρόπο, λόγω διαφοράς πίεσης του χώρου από το εξωτερικό περιβάλλον που προκύπτει, θα εισέλθει αέρας στο χώρο και μάλιστα από τα σημεία όπου υπάρχει η μικρότερη αντίσταση.



Με βάση αυτό θα ήταν χρήσιμο π.χ. να αναφέρουν οι σχεδιαστές της εκάστοτε ηλιακής καμινάδας ότι θα πρέπει να δημιουργηθούν ανοίγματα για την είσοδο του αέρα στο χώρο και μάλιστα με τέτοιο προσανατολισμό ώστε να εισέρχεται αέρας με την μικρότερη δυνατή θερμοκρασία. Π.χ. το να βγάζεις αέρα από την ηλιακή καμινάδα αλλά να εισέρχεται αέρας από σημεία όπου είναι ζεστός είναι δώρο άδωρο...

Share this post


Link to post
Share on other sites
Αν βάλεις αερισμό στην καμινάδα το μόνο που θα μπορούσες να καταφέρεις να αέρίζεται η καμινάδα



Αυτό είναι λάθος συνάδελφε

Share this post


Link to post
Share on other sites

δηλ μου λες πως θα κάνεις την ηλιακή καμινάδα εισαγωγή?

μα την εξ'ορισμού η λειτουργίας της προσβλέπει στην απαγωγή της θερμότητας από τα ανώτερα στρώματα.



παράδειγμα:

έχουμε μια μονοκατοικία ισόγεια 3μ ύψος και κεκλιμένη στέγη +1,50μ. Στο ανώτερο σημείο της (στο 4.50) είναι σαφώς αυξημένη η θερμοκρασία.

Εκεί λοιπόν βάζεις μια ηλιακή καμινάδα η οποία δεν έχει στόχο τον κλιματισμό του κτιρίου αλλά την απαγωγή της θερμοκρασίας του εσωτερικού χώρου. Για να αυξήσεις λοιπόν την ταχύτητα απαγωγής βάζεις την ηλιακή καμινάδα.



"Ηλιακή καμινάδα

Πρόκειται για κατασκευή καμινάδας, η οποία φέρει στη νότια η νοτιοδυτική επιφάνειά της ( ± 30ο Ν) υαλοπίνακα αντί τοιχοποιίας (εν γένει έναν μικρό ηλιακό τοίχο) και περσίδες στο άνω τμήμα αυτής της πλευράς.

Η λειτουργία της βασίζεται στο φαινόμενο Venturi και συμβάλλει αποτελεσματικά στον αερισμό και στην απομάκρυνση της υγρασίας από τους εσωτερικούς χώρους, καθώς μέσω της υψηλής θερμοκρασίας του αέρα που προκύπτει μέσα στην καμινάδα, ενισχύεται σημαντικά το φαινόμενο του φυσικού ελκυσμού και συνεπώς της ανανέωσης του αέρα μέσα στους χώρους. Καθώς επιτυγχάνει διαρκή ανανέωση του εσωτερικού αέρα, η ηλιακή καμινάδα συνιστάται σε περιοχές με υψηλή σχετική υγρασία κατά τη θερινή περίοδο."



οσο για το δώρο αδωρο... δεν το ξέρω εγώ, εσείς το υπολογίζετε....

Share this post


Link to post
Share on other sites

Όλα τα παθητικά συστήματα πρέπει να σχεδιάζονται σε άμεση σχέση με τα υπόλοιπα συστήματα κλιματισμού.

Σαν ιδέα είναι πολύ καλή, δεν λένε όμως πότε και υπό ποιες προϋποθέσεις πρέπει να εφαρμόζεται. Κατά κανόνα στα κτίρια που θα χρησιμοποιηθεί θα υπάρχει και κλιματισμός, επομένως οι εσωτερικές συνθήκες δεν θα είναι όπως τις φαντάζονται.

Γενικά τέτοια συστήματα πρέπει να σχεδιάζονται όχι ''στατικά'' αλλά δυναμικά δηλαδή ποιες είναι οι απαιτήσεις, τι χρήση κτιρίου θα γίνεται, τι εσωτερικές συνθήκες θα έχουμε, πως θα τις πετύχουμε κι όλα αυτά πως θα λειτουργούν μαζί και πως θα ελέγχονται;

Share this post


Link to post
Share on other sites

το 'πιασες βλέπω, ποιες οι διαφορές που έχει ο αερισμός χώρου με την ηλιακή καμινάδα...

Οι βάσεις του κανόνα που ορίζουν απαραίτητη τη χρήση του ενεργοβόρου κλιματιστικού, τρέμουν. Υπάρχουν τεχνικές αρχές για την διατήρηση της θερμοκρασίας σε χαμηλά επίπεδα στο εσωτερικό του κτιρίου -που δεν έχουν ανακαλυφθεί τώρα, και με την σωστή μελέτη και εφαρμογή δίνουν τον δυναμικό χαρακτήρα που λες.

το θέμα είναι να τα ξαναγνωρίσουμε.



και κατι ασχετο....

ξέρεις που μπορώ να βρω Ηλιακές καμινάδες? :smile:

Share this post


Link to post
Share on other sites
το 'πιασες βλέπω, ποιες οι διαφορές που έχει ο αερισμός χώρου με την ηλιακή καμινάδα...



Δεν έχει διαφορές συνάδελφε... κοίτα αυτό που έγραψα για τον τρόπο αερισμού γενικά πιο πάνω.



ξέρεις που μπορώ να βρω Ηλιακές καμινάδες?



Τις κατασκευάζεις μόνος σου. Αν υπάρχουν τυποποιημένα εξαρτήματα google it!





Δώσε ιδιαίτερη σημασία στο τελευταίο Post μου.



Το θέμα δεν είναι μόνο η ηλιακή καμινάδα ή άλλα παθητικά συστήματα. Αυτά δεν πρέπει να τα βλέπεις μεμονωμένα αλλά ως μέρος ενός συνόλου.

Share this post


Link to post
Share on other sites

Jbosdas..ασχολούμαι 10 χρόνια με τα βιοκλιματικά, προκατασκευασμένες καμινάδες δεν υπάρχουν.

  • Upvote 1

Share this post


Link to post
Share on other sites

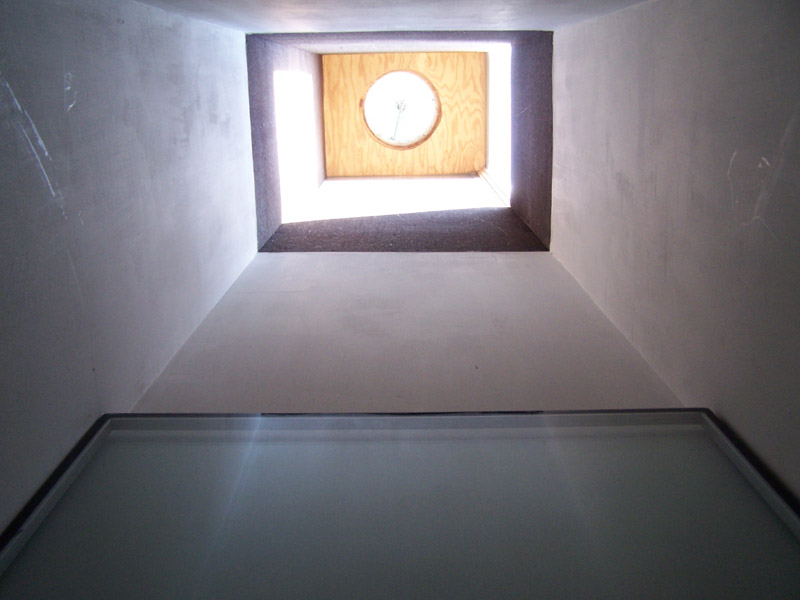

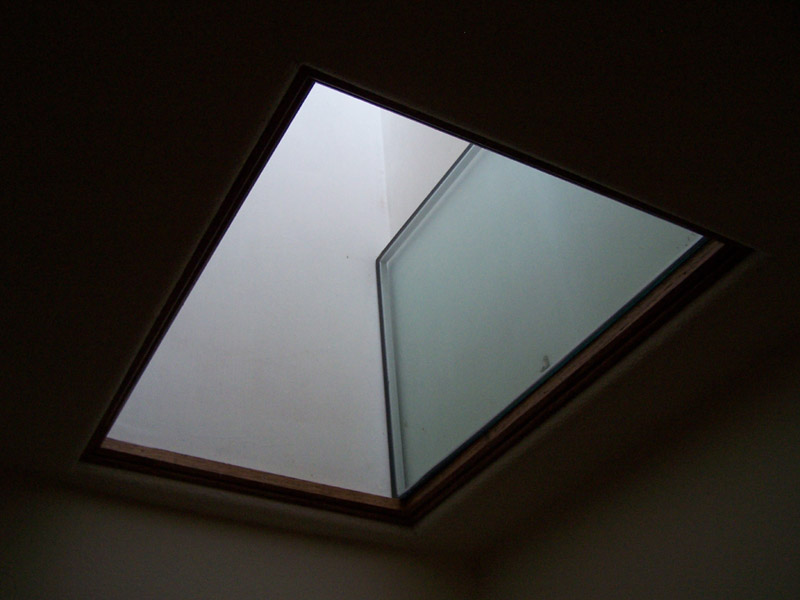

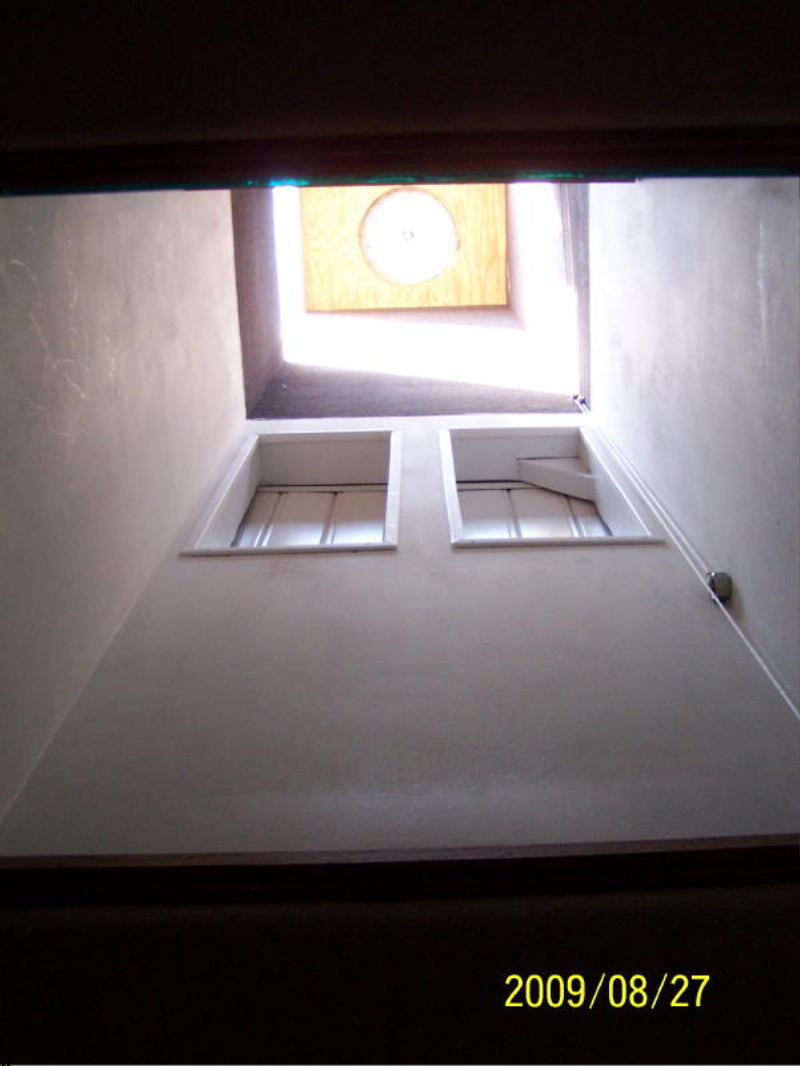

Ρίξε μια ματιά εδώ για να δείς κάποιες λεπτομέρειες κατασκευής



http://www.alherbel.com/solarAC.htm





Εαν θέλεις να έχεις και είσοδο ψυχρού αέρα από την καμινάδα θα πρέπει να ενσωματώσεις μια δεύτερη ξεχωριστή καμινάδα από την οποία θα εισέρχεται ο κρύος αέρας και θα οδηγείται στο επίπεδο του πατώματος του κάθε ορόφου ώστε να γίνεται σωστή κυκλοφορία κρύου-ζεστού.

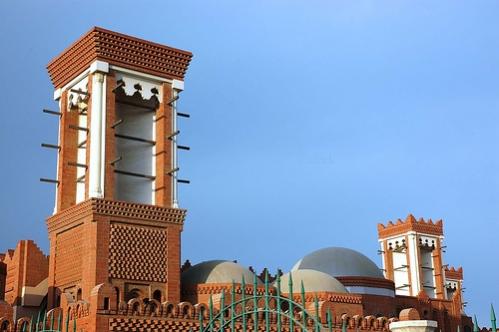

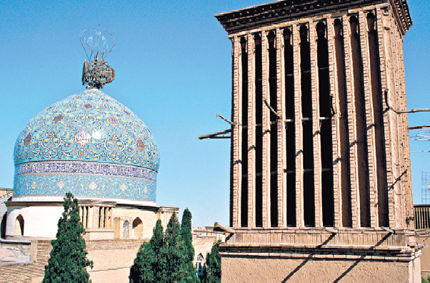

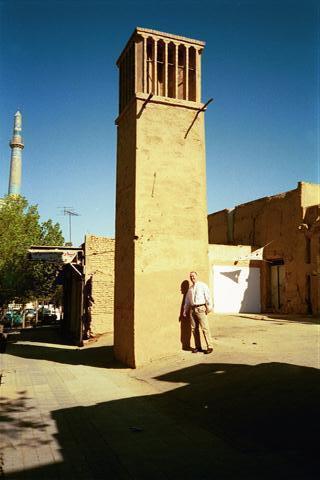

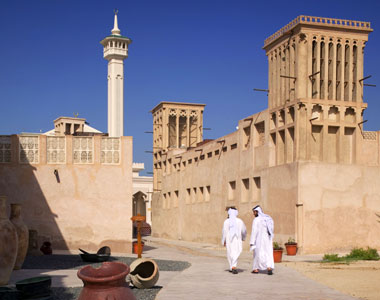

Το θέμα των διπλών αιολικών καμινάδων (εισαγωγή-εξαγωγή) είναι πολύ παλιά εφεύρεση την οποία ακομη χρησιμοποιούν σε χώρες τις μέσης ανατολής και αφρικής όπου συνδιάζονται με εσωτερικές στα σπίτια δεξαμενές νερού στις οποίες και κρυώνει ο εισερχόμενος αέρας (αφού ούτως ή άλλως δεν υπάρχει ψυχρός αέρας στις περιοχές αυτές).



Και μερικές φωτό...

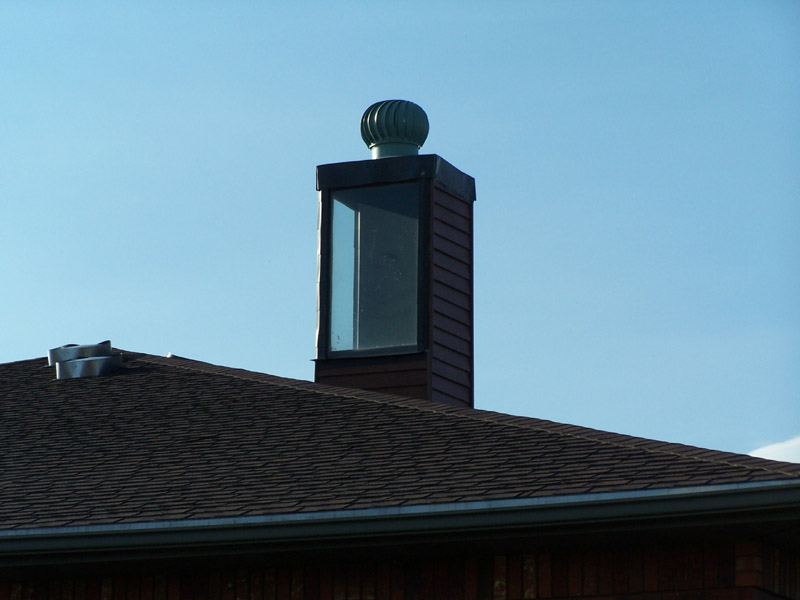

Αιολική καμινάδα σύγχρονη

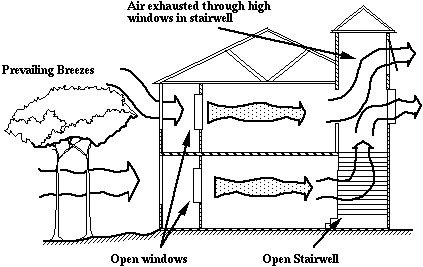

Λειτουργία αιολικής καμινάδας














  • Upvote 1

Share this post


Link to post
Share on other sites

ναι, όλα καλά και όμορφα... η λειτουργία τους επίσης γνωστή.

έτοιμες, προκατασκευασμένες, πιστεύετε οτι θα βρούμε? ή όπως λέει και ο συνάδελφος... δεν υπάρχουν και θα πρέπει να τις κατασκευάζουμε?

Τις διαστάσεις της πως τις προσεγγίζουμε? με ποια μεθοδολογία?

*Αυτή η σύγχρονη αιολική καμινάδα είναι γεμάτη πατέντα και υπάρχουν πολλά στοιχεία που με κάνουν να αμφιβάλλω για την ποιότητα της.... :smile:
