Πλάκα-πρόβολος χωρίς συνέχεια



Nikolaos1979

Recommended Posts

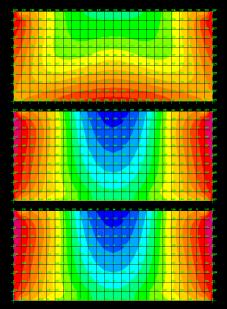

Λοιπόν, ορίστε τρεις επιλύσεις της τριέρειστης πλάκας (βλέπουμε διαγράμματα ροπών κατά χ-χ):



Πάνω, με πλήρη πάκτωση της κάτω πλευράς (μεγάλες ροπές στηρίξεως).

Στην μέση με την δυστρεψία της δοκού.

Κάτω, με απολύτως ελεύθερη έδραση.



Παρατηρούμε ότι η περίπτωσή μας είναι πολύ κοντά στην απολύτως ελεύθερη έδραση.



Ροπή στρέψης δοκού:0,6kΝm. Στροφή (στρέψη) δοκού: 0,00033rad = 0,019°



Όλα υπολογίστηκαν για 1,35g+1,5q. Όθεν, "δεν υπάρχει στρέψη".


Link to comment
Share on other sites

  • Απαντήσεις 57
  • Created
  • Τελευταία απάντηση

Top Posters In This Topic

Στην 2η και 3η, κατι δεν κανεις καλα....

Αν αυτα ειναι 3εριστη, η αμφιεριστη πως ειναι;



Τελος παντων, παλι μου εβαλες rads και να σου πω ην αληθεια, αυτα τα εγκατελειψα μετα το παν/μιο...

Τον οπλισμο σχολιασε!

Link to comment
Share on other sites

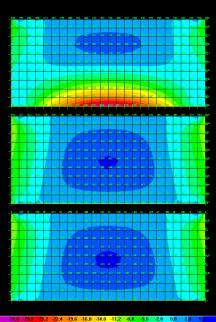

Μάλλον μπερδεύουν τα διαγράμματα που είναι για Μχ-χ. Να και τα διαγράμματα για Mmax:
