1975 Δημοσιεύτηκε Νοέμβριος 18 , 2014 Share Δημοσιεύτηκε Νοέμβριος 18 , 2014 θέλω να μετατρέψω dwg σε pdf και μου εμφανίζει το μνμ "Cannot find or create the font AerialMT". ενώ την γραμματοσειρά την έχω. Γνωρίζει κανείς τι πρέπει να κάνω? Link to comment Share on other sites More sharing options...
akis73 Δημοσιεύτηκε Νοέμβριος 18 , 2014 Share Δημοσιεύτηκε Νοέμβριος 18 , 2014 Πήγαινε στις ιδιότητες του plotter εκτυπωτή, στο παράθυρο που ανοίγει πήγανε στο custom, εκεί που λέει font handling διάλεξε capture all. 1 Link to comment Share on other sites More sharing options...
1975 Δημοσιεύτηκε Νοέμβριος 18 , 2014 Share Δημοσιεύτηκε Νοέμβριος 18 , 2014 Σε ευχαριστώ πολύ Link to comment Share on other sites More sharing options...

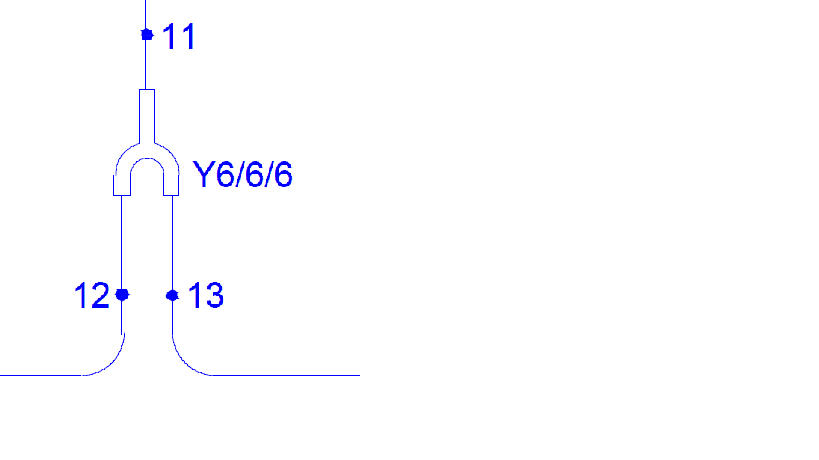

spyreir Δημοσιεύτηκε Αύγουστος 12 , 2015 Share Δημοσιεύτηκε Αύγουστος 12 , 2015 Καλημέρα! Είμαι φοιτήτρια της ΣΕΜΦΕ (Σχολή Εφαρμοσμένων Μαθηματικών και Φυσικών Επιστημών στο ΕΜΠ, για όποιον δεν ξέρει τη σχολή) και κάνω τη διπλωματική μου αυτήν την περίοδο. Για τις ανάγκες της εργασίας χρησιμοποιώ το autocad, όπου τα προβλήματα ξεκινάνε στη μετατροπή του αρχείου dwg to pdf. Για τη μετατροπή η διαδικασία που ακολουθώ είναι η εξής (λογικά πρέπει να είναι σωστή) : print->DWN TO PDF->papper size->A4->whqat to plot->window->center the plot->ok (κάνω και ένα priview για να βεβαιωθώ ότι φαίνονται όλα όσα θέλω) όμως το πρόβλημα είναι ότι ενώ έχω ένα αψεγάδιαστο σχέδιο στο περιβάλλον του autocad, όταν το κάνω pdf και το ζουμάρω αρκετά αυτό το αψεγάδιαστο δεν αποτυπώνεται και βγαίνουν διάφορα προβλήματα όπως : 1)δεν υπάρχει συνεκτικότητα μεταξύ των γραμμών και των καμπύλων και στα σύμβολά μου, αλλά και στο γενικό σχέδιο 2)οι κόμβοι αντί να φαίνονται σαν ομοιόμορφα χρωματισμένα δισκία, φαίνονται σαν κουτσουλίες Έχω ανεβάσει ένα δείγμα πως φαίνεται στο pdf και πως είναι στο dwg. Αυτό που δείχνει το pdf το έχω ανεβάσει ως φωτογραφία, φαντάζομαι σε όλους τους υπολογιστές μπορεί να ανοίξει. deigma.dwg Link to comment Share on other sites More sharing options...
Didonis Δημοσιεύτηκε Αύγουστος 12 , 2015 Share Δημοσιεύτηκε Αύγουστος 12 , 2015 κάτι σαν αυτό θές?? deigma-Model2.pdf Γενικά να ξέρεις ότι με το acad μπορείς μεν να κάνεις πάρα πολλά αλλά δεν είναι τόσο απλό. Χρειάζεται ρυθμίσεις και υπάρχουν και ειδικά θέματα κι εδώ για αυτό. Αλλά θέλει μια καλή βασική υποδομή να αποκτήσεις. Link to comment Share on other sites More sharing options...
spyreir Δημοσιεύτηκε Αύγουστος 12 , 2015 Share Δημοσιεύτηκε Αύγουστος 12 , 2015 Ναι, αυτό θέλω! Πως το έκανες; Ποιες εντολές ζρησιμοποίησες για να πετύχεις αυτό το αποτέλεσμα; Θα το εκτιμούσα πολύ αν μου έλεγες. Ευχαριστώ πολύ εκ των προτέρων!!! Link to comment Share on other sites More sharing options...
tsak1 Δημοσιεύτηκε Αύγουστος 12 , 2015 Share Δημοσιεύτηκε Αύγουστος 12 , 2015 Τις ίδιες εντολές που χρησιμοποίησες και εσύ. Η διαφορά είναι στο pdf driver. Διάβασε την προηγούμενη σελίδα και δοκίμασε κάποιο άλλο driver, το ενσωματωμένο στο AutoCAD δεν τα πάει και πολύ καλά. Με μια αναζήτηση στο forum θα βρεις και άλλα θέματα που ίσως βοηθήσουν. Link to comment Share on other sites More sharing options...

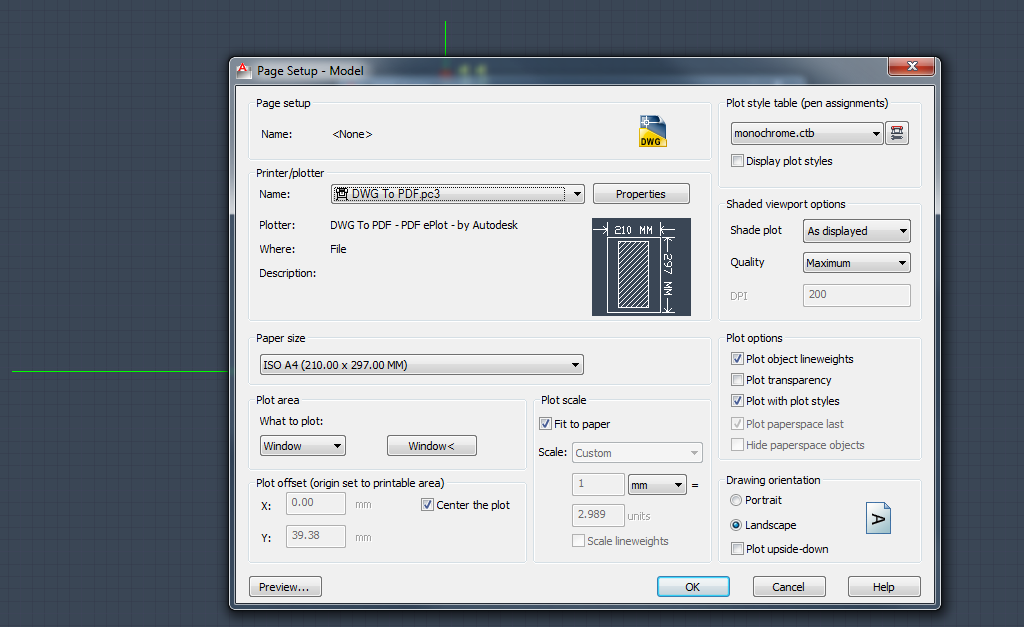

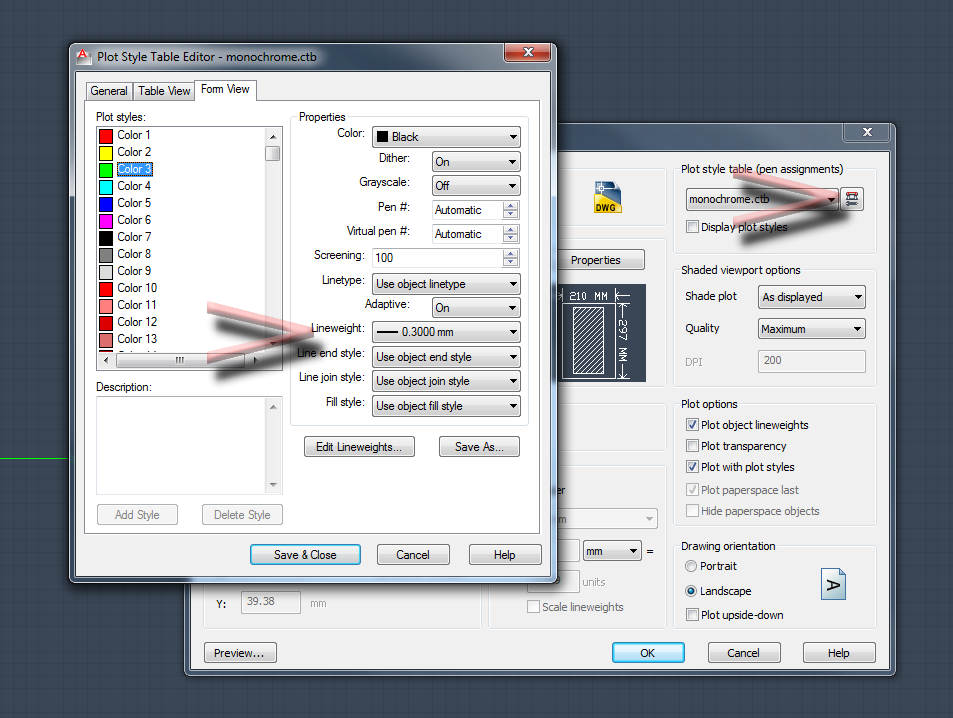

Didonis Δημοσιεύτηκε Αύγουστος 12 , 2015 Share Δημοσιεύτηκε Αύγουστος 12 , 2015 ... Πως το έκανες; Ποιες εντολές ζρησιμοποίησες για να πετύχεις αυτό το αποτέλεσμα;... Σου ανεβάζω το dwg σου με τις πρόχειρες ρυθμίσεις που έκανα για το plot έτοιμες. Δεν ξέρω αν θα έρθουν σωστά και στο δικό σου οι ρυθμίσεις. Δες και την συνημμένη εικόνα τι έχω βάλει Στη δεύτερη εικόνα τα πάχη γραμμών με βάση το χρώμα (τα πρώτα 6 χρώματα τα θεωρούμε βασικά) οπότε το 1 με 0,1 το 2 με 0,2 κλπ) Οπότε παίζω και με τα χρώματα στο dwg για να υπάρχουν τα επιθυμητά πάχη γραμμών. Για περισσότερη επεξήγηση διάμεσου φόρουμ δεν μπορώ (όπως σου είπα υπάρχουν αρκετά νήματα και αρκετά μαθήματα σε βίντεο να βρεις). Στην διάθεση σου όμως κάποια επεξήγηση βασική σε τηλέφωνο για να ξεμπερδεύεις. Σίγουρα όμως θα χρειαστείς κάποια εμβάθυνση. Όπως σου είπα το autocad δεν είναι παιχνιδιάρικo. Και ότι σου πρότεινα εγώ μπορεί να γίνει και με άλλους 10 τρόπους με φαινομενικά ίδια οπτικά αποτελέσματα. deigma-2.dwg Link to comment Share on other sites More sharing options...
spyreir Δημοσιεύτηκε Αύγουστος 12 , 2015 Share Δημοσιεύτηκε Αύγουστος 12 , 2015 Ευχαριστώ πάρα πολύ! Link to comment Share on other sites More sharing options...
gio Δημοσιεύτηκε Φεβρουάριος 6 , 2017 Share Δημοσιεύτηκε Φεβρουάριος 6 , 2017 θελω να μετατρέψω μια εικόνα σε αρχείο cad. (ειτε dwg είτε dxf) Υπάρχει κάποιο πρόγραμμα τέτοιο; Link to comment Share on other sites More sharing options...
