pirsogiannis Δημοσιεύτηκε Αύγουστος 31 , 2012 Συγγραφέας Share Δημοσιεύτηκε Αύγουστος 31 , 2012 που διαφωνείς? Link to comment Share on other sites More sharing options...

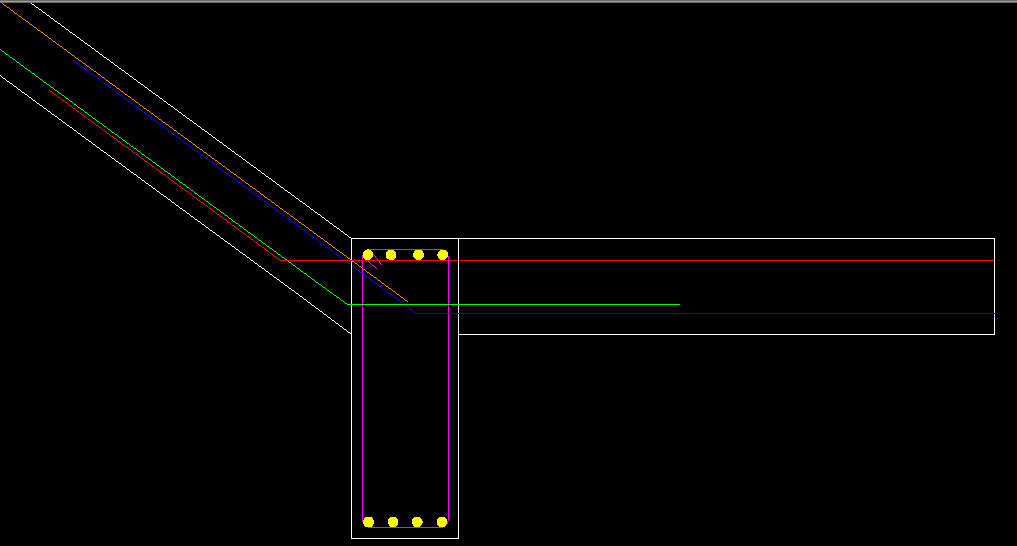

Earl Δημοσιεύτηκε Αύγουστος 31 , 2012 Share Δημοσιεύτηκε Αύγουστος 31 , 2012 Καλημέρα! Δες τη λεπτομέρεια που σου ετοίμασα. 2 Link to comment Share on other sites More sharing options...
ΚΑΝΑ Δημοσιεύτηκε Αύγουστος 31 , 2012 Share Δημοσιεύτηκε Αύγουστος 31 , 2012 Eari το μπλέ (πρόσθετο) γιατί μπαίνει; Link to comment Share on other sites More sharing options...
ilias Δημοσιεύτηκε Αύγουστος 31 , 2012 Share Δημοσιεύτηκε Αύγουστος 31 , 2012 @pirsogiannis Η σύνδεση οπλίζεται όπως έδειξε πολύ σωστά ο Earl. Επί της ουσίας είναι η διαμόρφωση οπλισμού σκάλας στη σύνδεσή της με πλάκα. Δες και αυτό: @ΚΑΝΑ Το μπλε καλύπτει και ενδεχόμενη αντιστροφή της ροπής λόγω σεισμού στον πρόβολο εάν είναι μεγάλος. Δηλαδή η κάτω παρειά του προβόλου να αναγκαστεί να πάρει εφελκυστικές τάσεις. 2 Link to comment Share on other sites More sharing options...
Earl Δημοσιεύτηκε Αύγουστος 31 , 2012 Share Δημοσιεύτηκε Αύγουστος 31 , 2012 (edited) "Αντισεισμικά Κτίρια από οπλισμένο σκυρόδεμα" Τόμος Α' Η Τέχνη της Κατασκευής και η Μελέτη Εφαρμογής. Απόστολου Κωνσταντινίδη. σελ.207. Κεντρική Διάθεση: π-Systems International AE, ISBN 978-960-85506-5-0 Edited Αύγουστος 31 , 2012 by Earl Link to comment Share on other sites More sharing options...
pirsogiannis Δημοσιεύτηκε Αύγουστος 31 , 2012 Συγγραφέας Share Δημοσιεύτηκε Αύγουστος 31 , 2012 σας ευχαριστώ πολύ για την ενασχόληση με το θέμα. κι εγώ στο μυαλό μου την όπλιση σκάλας είχα..αυτό ανέπτυξα και στο πρώτο post. ευχαριστώ.. Link to comment Share on other sites More sharing options...
man21 Δημοσιεύτηκε Αύγουστος 31 , 2012 Share Δημοσιεύτηκε Αύγουστος 31 , 2012 Έτσι είναι όπως υποδεικνύουν με την λύση τους οι Earl και ilias. Αυτός είναι ο τρόπος οπλισμού πτυχώσεων. Link to comment Share on other sites More sharing options...
maik Δημοσιεύτηκε Αύγουστος 31 , 2012 Share Δημοσιεύτηκε Αύγουστος 31 , 2012 Πρόταση απο ενα φτωχό και μόνο Τοπογράφο. Λύσε το δοκάρι με στέψη απο τον πρόβολο και κάνε το γνωστό τσερκομπάλκονο ( η φόρμα ή τα μεμονωμένα τσέρκια του δοκαριού να περνούν στον πρόβολο ) Link to comment Share on other sites More sharing options...
Earl Δημοσιεύτηκε Αύγουστος 31 , 2012 Share Δημοσιεύτηκε Αύγουστος 31 , 2012 (edited) Αν κάνεις το παραπάνω, μεγαλύτερη στρέψη θα δημιουργήσεις στο δοκάρι! Γιατί να το καταπονήσεις παραπάνω το καημένο; Σκοπός είναι να ακυρωθεί ο πρόβολος στην πλάκα επαρκώς και σωστά, έτσι ώστε να δημιουργηθεί καλή διαφραγματική λειτουργία και σαν ενιαίος άκαμπτος δίσκος πια να πατάει επάνω στη δοκό. Edited Αύγουστος 31 , 2012 by Earl Link to comment Share on other sites More sharing options...
AlexisPap Δημοσιεύτηκε Αύγουστος 31 , 2012 Share Δημοσιεύτηκε Αύγουστος 31 , 2012 Τυπικά, η λεπτομέρεια για πρόβολο θα έχει την ακόλουθη μορφή (η λεπτομέρεια της σκάλας υστερεί και έχει χρησιμότητα μόνο για μικρές ροπές στήριξης ή στις περιπτώσεις που δεν υπάρχει δοκός): Εναλλακτικά, αν έχεις εξοικείωση με ελέγχους διάσπασης, και εφόσον η γωνία το επιτρέπει, μπορείς να κάνεις και το ακόλουθο: Link to comment Share on other sites More sharing options...
