Εφαρμογές μη καταστροφικού ελέγχου

[Ροδοπουλος]

Το Vaccum Rise Test χρησιμοποιείτε κατα βάση στους ελέγχους τοιχωμάτων ΩΣ μεγάλου πάχους (> 60cm). Το μέγιστο βάθος μέτρησης μπορεί να φτάσει τα 2,8 μέτρα. Η βασική του αγορά είναι τα φράγματα, πυρηνικοί αντιδραστήρες, σήραγγες, κιβώτια τοξικών αποβλήτων, τοιχία αντιστήριξης, strong floors σε εμπορικά λιμάνια και καταφύγια υψηλής ασφαλείας.



Για να το περιγράψω λίγο. Αποτελείται απο ειδικά σηλικονούχα πανέλα τα οποία περιέχουν εκτός απο τις βαλβίδες κενού, pressure seals και μετρητές κενού σε κάναβο 10 εκ. Το σύστημα συνδέεται σε αντλία υψηλού κενού. Το πανέλο τοποθετείται στην θέση ελέγχου με ανοιχτή την αντλία ώστε να κρατάει το βάρος του. Μετα την τοποθέτηση αυξάνουμε την πίεση στην αντλία μέχρι να πάρουμε σήμα απο τα pressure seals οτι δεν υπάρχει εισροή του αέρα απο αυτές. Στην θέση αυτή μηδενίζουμε την πίεση και την θεωρούμε έναρξη. Τους περιμετρικούς μετρητές κενού τους χρησιμοποιούμε για να μπορέσουμε να αντισταθμίσουμε το αερα που περνάει κάτω απο τα pressure seals μέσω του σκυροδέματος και ονομάζονται compensation gauges. Κάθε μετρητής είναι συνδεδεμένος μεσο ειδικής κάρτας στον υπολογιστή. Στην αντλία ορίζουμε ψηφιακά ενα ρυθμό degassing παραπλήσιο του σκυροδέματος που ελέγχουμε (quantity of gas removed by the pump). Κάθε μετρητής μας δίνει το quantity of gas leaving the surface. Το λογισμικό μπορεί να υπολογίσει σε πραγματικό χρόνο στόχους, να τους μετατρέψει σε είδος (κενό, ρωγμή) και να υπολογίσει όγκο. Το CERN ήδη μελετάει την μετατροπή των πληροφοριών σε εικόνα ενω στο Lawrence Livermore προσπαθούν να μετατρέψουν τις μετρήσεις σε μηχανικές παραμορφώσεις σκυροδέματος.



Η έρευνα ξεκίνησε απο ενα γερουσιαστή που σε μια ακροαματική διαδικασία για ατύχημα σε πυρηνικό αντιδραστήρα (διαρροή μέσα απο υφιστάμενη ρωγμή σε σκυρόδεμα) ρώτησε τον τεχνικό διευθυντή με ποιανού την άδεια φτιάχνετε κατασκευές σε διαστάσεις που δεν μπορούν να ελεγχθούν για την ακεραιτότητα τους?



Στην Αμερική ο όρος είναι ICSS inspection controlled structural scale.



Mc Raster



στο έχω ξαναπεί πολλές φορές. Το NDT γίνεται πρώτα εμπορική εφαρμογή, μετά κονομάνε όλοι και μετά γίνετε πρότυπο. Η διαφορά φάσης μπορεί να είναι και 50 χρόνια. Ενα κλασσικό παράδειγμα τα  lamp waves με ιστορία 80 ετων, όλοι τα χρησιμοποιούν ειδικα το aerospace, τα πουλάνε αλλα δεν έχουν πρότυπο. Επίσης μην ξεχνάς οτι η πρότυπο είναι κάτι που μπορεί να εφαρμοστεί απο πολύ κόσμο. Αρα θα πρέπει να μην χρειάζεται τρομερή εξειδίκευση, να μην είναι ακριβό και αυτοί που κονομάνε να έχουν βρει κάτι άλλο.











.

Edited Σεπτέμβριος 13 , 2013 by Ροδοπουλος

[McRaster]

http://www.hindawi.com/journals/jcen/2013/834572/tab1/





http://www.hindawi.com/journals/jcen/2013/834572/tab2/





Bridge Deterioration



NDT & crack investigation



https://www.mainroads.wa.gov.au/Documents/Detailed%20Non-Destructive%20Investigation%20Guidelines%20for%20Concrete%20and%20Steel%20Bridges%20Rev%200.PDF

Edited Σεπτέμβριος 13 , 2013 by McRaster

[McRaster]

Θερμή παράκληση στο διαχειριστή τής συγκεκριμένης ενότητας, εάν είναι εφικτό να αλλάξει ο τίτλος σε " Εφαρμογές Μη Καταστροφικού Ελέγχου", ωστε να έχω τη δυνατότητα να ανεβάσω αναλυτικά για κάθε διαθέσιμη μέθοδο .





Ευχαριστώ εκ των προτέρων

Edited Σεπτέμβριος 13 , 2013 by McRaster

[McRaster]

Monitoring and safety evaluation of concrete structures.



http://www-fif.construction.cam.ac.uk/FIF1Presentations/fif114imperialcollegelondon



http://www.ciria.org/service/AM/ContentManagerNet/Search/SearchRedirect.aspx?Section=Home&content=product_excerpts&template=/contentmanagernet/contentdisplay.aspx&contentfileid=1448



http://www.devb.gov.hk/filemanager/en/content_590/durability_acme_ir.pdf

Edited Σεπτέμβριος 14 , 2013 by McRaster

[McRaster]

Διάβρωση



http://lup.lub.lu.se/luur/download?func=downloadFile&recordOId=3920794&fileOId=3920795





BINDT   http://www.bindt.org/Events/NDT_Conferences_&_Seminars/NDT_2013/NDT_2013:_Programme_9-10_September.html





Δωρεάν πρόγραμμα αντίστοιχο με τα εμπορικά σε δυνατότητες για τον υπολογισμό  Life - Cycle    HERE

Edited Σεπτέμβριος 14 , 2013 by McRaster

[McRaster]

Ultrasonic Pulse Velocity



http://unina.stidue.net/Politecnico%20di%20Milano/Ingegneria%20Strutturale/Corsi/Felicetti%20-%20Structural%20assessment%20and%20residual%20bearing%20capacity/books/Handbook%20of%20NDT%20of%20Concrete/1485_C08.pdf







A-B-C scan, Ultrasonic Tomographer (MIRA).



http://www.ndt.net/article/defektoskopie2012/papers/77_p.pdf





ΜΗ ΚΑΤΑΣΤΡΟΦΙΚΟΣ ΕΛΕΓΧΟΣ ΣΚΥΡΟΔΕΜΑΤΟΣ ΚΑΙ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΣΥΣΤΑΣΗΣ ΜΕΣΩ ΜΕΛΕΤΗΣ ΠΑΡΑΜΕΤΡΩΝ ΚΥΜΑΤΙΚΗΣ ΔΙΑΔΟΣΗΣ



http://www.core.mech.upatras.gr/files/aggelis.pdf



Αυτή είναι η διατριβή που είχα αναφερθεί σε προηγούμενο ποστ.



Αυτή είναι του Βαδαλούκα του νεότερου (Δεν είναι διαφήμιση)  http://dspace.lib.ntua.gr/bitstream/123456789/6049/3/vadaloukask_bond.pdf



Το ίδιο θέμα απο άλλο φοιτητή http://dspace.lib.ntua.gr/bitstream/123456789/7950/3/schoinochoritisg_cover.pdf





Ελεγχος ακουστικής εκπομπής  http://dspace.lib.ntua.gr/bitstream/123456789/7298/1/kypriotaki.pdf





Μέτρηση απόστασής με υπερήχους  http://artemis-new.cslab.ece.ntua.gr:8080/jspui/bitstream/123456789/6360/1/DT2012-0148.pdf



Προσδιορισµός υποεπιφανειακής βλάβης στο σκυρόδεµα µε µετρήσεις υπερήχων  http://library.tee.gr/digital/m2456/m2456_leonidou.pdf ( Σ'αυτή τη μέθοδο θα χρειαστούν πολλά μολύβια)

Edited Σεπτέμβριος 15 , 2013 by McRaster

[McRaster]

Stress Wave propagation Methods and Instruments



http://unina.stidue.net/Politecnico%20di%20Milano/Ingegneria%20Strutturale/Corsi/Felicetti%20-%20Structural%20assessment%20and%20residual%20bearing%20capacity/books/Handbook%20of%20NDT%20of%20Concrete/1485_C14.pdf





O Nicolas Carino , απο το απόσπασμα που ανέβασα συνεργάζεται με τον Germann Claus στη ανάπτυξη NDT μεθόδων.Πρόσφατα έγινε σχετικό σεμινάριο στο οποίο δόθηκε αρκετή ύλη σε Μη καταστροφικό έλεγχο.Δυστυχώς δέν μπορώ να το ανεβάσω αλλα σίγουρα αν το ψάξει κανείς θα βρεί άκρη.Στίς 6 Νοεμβρίου θα διεξαχθεί ένα ακόμα στην Κοπεγχάγη και η ύλη είναι στο σύνδεσμο παρακάτω:



 http://www.germann.org/Exhibitions/2013/Wkshp%20Brochure%202013%20ver%204-30.pdf

Edited Σεπτέμβριος 15 , 2013 by McRaster

[McRaster]

Guidebook for NDT in Concrete Structures



http://www-pub.iaea.org/mtcd/publications/pdf/tcs-17_web.pdf

[McRaster]

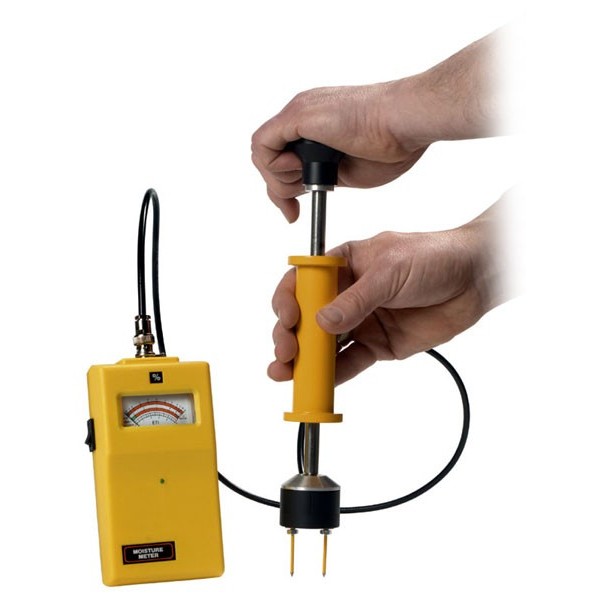

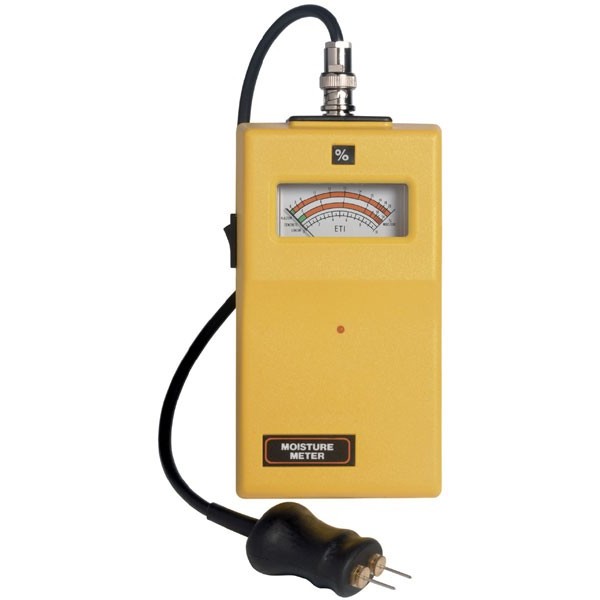

Ξεκινώντας την αποτίμηση με ΜΚΕ, βασικότερο όργανο θεωρείται το Moisture Meter.Η επιλογή θα πρέπει να είναι τέτοι ωστε να μπορείς να καταγράψεις και επιφανειακή και εσωτερική υγρασία.Οι παρακάτω φωτογραφίες δείχνουν απο τα αριστερά πρός τα δεξιά



1.Μέτρηση επιφανειακής υγρασίας - (οι ακίδες είναι καρφάκια)



2. Μέτρηση εσωτερικής υγρασίας.



Οι τιμές είναι απο 120 έως και 400 -500 ευρώ για ένα πολύ καλό.

Edited Σεπτέμβριος 15 , 2013 by McRaster

[McRaster]

Rebound Hammer



Σωστή εκλογή κρουσίμετρου, για μικρά πάχη πλακών που συνηθίζεται στη χώρα μας στα παλαιά υφιστάμενα π.χ είναι καλύτερη η λύση κρουσίμετρου τύπου L  απο Ν.Παραθέτω σχετικό πίνακα με τούς διαθέσιμους τύπους κρουσίμετρων και τη χρησιμότητα τους.



 http://www.iu.hio.no/bygglab/Betonglab/utstyr/manualer/schmidt_N_bruks_e.pdf
