Ανεστραμμένη δοκός ανάμεσα σε 2 πλάκες.

Recommended Posts

Καλησπέρα. Κατά την κατάθεση φακέλου  άδειας ,η πολεοδομία είπε στον αντίστοιχο μηχανικό ότι για να μην έχει θέμα νοκ θα πρέπει να υπάρχει δοκάρι στο σημείο που έχω επισημάνει με κύκλο στο σχέδιο. Οπως  θα δείτε η πλάκα π1 της σοφίτας "βγαίνει "μέχρι τον η/χ όπου στηρίζεται στο δοκάρι 1.Η πλάκα της στέγης από πάνω είναι πιο μέσα και δεδομένου οτι στο υπόγειο υπάρχει γκαραζόπορτες έχω έμμεση στήριξη της δοκού την οποία την είχα σχεδιάσει 25/50 . Τώρα του είπαν άτι το ύψος 1,30  πρέπει να είναι μπετόν.Τι κάνω?  έχω τώρα ανεστραμμένο δοκάρι (1,30+0,20πλακα π2  +0,17πλακα π1 = 1,67=1,70μ)Καμιά  ιδέα?

sxedio.pdf

Share this post


Link to post
Share on other sites

Να τους πεις οτι δεν εχουν καμια αρμοδιοτητα συμφωνα με το νομο να ελεγχουν τη μελετη σου για να την εγκρινουν, και να τους απειλεισεις με καταγγελια. Οι στατικες μελετες δεν ελεγχονται, μονο θεωρουνται. Ο μηχανικος εχει την ευθυνη, υπογραφει υπ. δηλωση και αυτο ειναι. Οι ωραιες εποχες τελειωσαν

Share this post


Link to post
Share on other sites

Να τους πεις επίσης αν θέλουν να βάλουν εκείνοι υπογραφή για την αντισεισμική του μελέτη του εν κύκλω εγχειρήματος!

Share this post


Link to post
Share on other sites

Το ειπαν βασει νοκ , οτι δηλαδη συμφωνα με τον νοκ η κρεμαση του  δοκαριου της αλλης κεκλιμενης στεγης  (της πιο χαμηλης στο σχεδιο) πρεπει να ειναι στο επιπεδο της πλακας της σοφιτας (οπως φαινεται πλεον στο σχεδιο  )και  το δοκαρι της πιο ψηλης στεγη(π2)ς πρεπει να ειναι μεχρι την πλακα π1 , δλδ να "εγκωβιτιζεται " η σοφιτα  και μην θεωρηθει επιπλεον οροφος).Τι κανω τωρα εγω???δεν μου καθεται καλα ολο αυτο .

Να σημειωσω οτι δεν ειδαν τα στατικα , απλα ειδαν την τομη που στο συγκεκριμενο σημειο φαινοταν μια κρεμαση 0,30 και απο κατω μεχρι το επιπεδο της πλακας π1 τοιχοποιια

Edited by dorita2271

Share this post


Link to post
Share on other sites

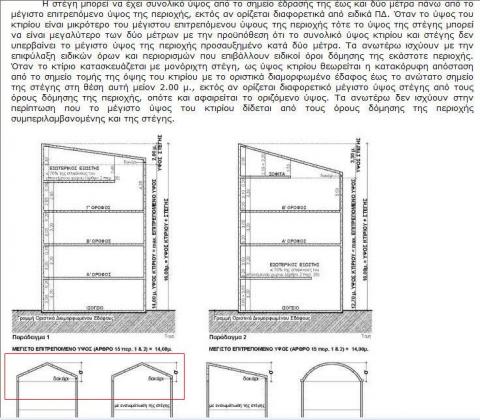

Και πριν το ΝΟΚ το ίδιο ίσχυε:

Σε κτήρια με στέγη, το ύψος κτηρίου και το ύψος στέγης διαχωρίζονται από το κάτω πέλμα του χαμηλότερου δομικού (φέροντος) στοιχείου της στέγης.



Θα πρέπει επομένως το κάτω μέρος της εν λόγω δοκού να μην βρίσκεται πάνω από το μέγιστο ύψος (4m στην περίπτωσή σου; ).

Share this post


Link to post
Share on other sites

Το ειπαν βασει νοκ , οτι δηλαδη συμφωνα με τον νοκ η κρεμαση του  δοκαριου της αλλης κεκλιμενης στεγης  (της πιο χαμηλης στο σχεδιο) πρεπει να ειναι στο επιπεδο της πλακας της σοφιτας (οπως φαινεται πλεον στο σχεδιο  )και  το δοκαρι της πιο ψηλης στεγη(π2)ς πρεπει να ειναι μεχρι την πλακα π1 , δλδ να "εγκωβιτιζεται " η σοφιτα  και μην θεωρηθει επιπλεον οροφος).Τι κανω τωρα εγω???δεν μου καθεται καλα ολο αυτο .

Να σημειωσω οτι δεν ειδαν τα στατικα , απλα ειδαν την τομη που στο συγκεκριμενο σημειο φαινοταν μια κρεμαση 0,30 και απο κατω μεχρι το επιπεδο της πλακας π1 τοιχοποιια

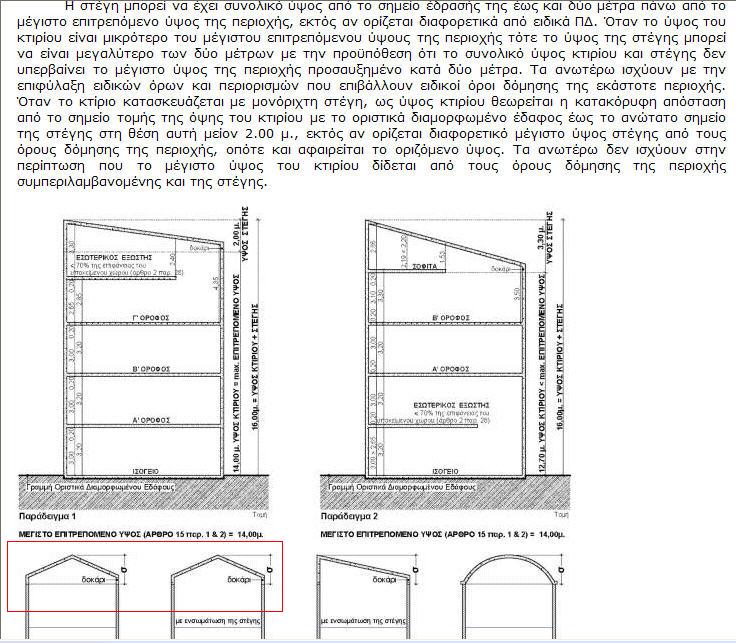

Αν κατάλαβα σωστά σου είπαν το αριστερό τμήμα της στέγης να κατέβει όπως το έχω στο σχέδιο με κόκκινες γραμμές?

Υποθέτω ότι βασίστηκαν στις τεχνικές οδηγίες του ΝΟΚ για το τι θεωρούν ως στέγη, εντός της οποίας με βάση τον ορισμό του ΝΟΚ άρθρο 2 θεωρείται χώρος σοφίτας.

sxedio (3) (1).pdf


Edited by Pavlos33
  • Upvote 2

Share this post


Link to post
Share on other sites

το κτιριο ειναι διωροφο.Το σχεδιο  το ανεβασα ετσι οπως  ειπαν στον μηχανικο οτι πρεπει να ειναι , η δοκος 2 να ειναι ανεστραμμενη και να πιανει και τις δυο πλακες , Το θεμα μου ειναι στατικα αυτο μπορει να σταθει,? οπως ειπα η πλακα π1 δαπεδο της σοφιτας στηριζεται στην δοκο 1 στον η/χ και η πανω πλακα -στεγη ειναι πιο μεσα με εμμεση στηριξη αφου δεν μπορω να εχω κολωνα.

Share this post


Link to post
Share on other sites

Το πιθανότερο είναι το πρόβλημα που αναφέρθηκε στα #5 και #6. Είναι θέμα ΝΟΚ. Το στατικό κομμάτι είναι συζητήσιμο εφόσον μας δώσεις πλήρη κάτοψη και ξυλότυπο

Share this post


Link to post
Share on other sites

ανεβαζω τα σχεδια οπου  το σχεδιο της σοφιτας , ειναι ο ξυλοτυπος της και με διακεκομενες γραμμες μεσα στην πλακα π1 ειναι η νεα ζητουμενη δοκος ενω στο αλλο σχεδιο η δοκος 7.1 θα πρεπει να ειναι η δοκος που θα πιανει και την απο κατω πλακα της σοφιτας π1.Δεν ξερω κατα ποσο στεκει , εχω εμμεση στηριξη , θα πρεπει να εχω h-1.70 και η αλλη δοκος (καθετη ) θα πρεπει να γινει "γουρουνάκι "χαχαχαχ

σοφιτα.pdf

stegi.pdf

Share this post


Link to post
Share on other sites
