Παναγιώτη καλημέρα,

Καταρχήν σου ζητούμε συγνώμη για την καθυστέρηση.

Σε περίπτωση που δεν έχει επιλυθεί η απορία σου, η διαδικασία είναι ως εξής:

1. Εισαγωγή της κοιτόστρωσης κατά τα γνωστά
2. Αλλαγή των πλασματικών διατομών της κοιτόστρωσης, με τα ειδικά μέλη τοιχώματος υπογείου σε κοιτόστρωση, (μόνο στα σημεία όπου υπάρχει τοίχωμα υπογείου).
3. Επιπρόσθετη εισαγωγή κανονικών τοιχωμάτων υπογείου στην αμέσως ανώτερη στάθμη, προκειμένου να συμπεριληφθεί η λειτουργία πλάκας και δίσκου του τοιχώματος στο προσομοίωμα.

Αν επιλέξεις την καθολική προβολή του ραβδόμορφου προσομοιώματος, θα προσέξεις ότι με την εκτέλεση του 3oυ βήματος προστίθενται οι χιαστί ράβδοι και η οριζόντια αμφιαρθρωτή δοκός στην στέψη του τοιχώματος.

Προς διευκόλυνση των χρηστών, η ομάδα ανάπτυξης του ΡΑΦ θα εξετάσει την της διαδικασίας σε μελλονική έκδοση, προς το παρόν όμως η εισαγωγή γίνεται σε δυο διακριτά βήματα όπως περιγράφηκε πιο πάνω.

Για περισσότερες πληροφορίες μπορείς να ανατρέξεις στο εγχειρίδιο της υπομονάδας της κοιτόστρωσης, στη σελ. 16-17 και 29-31.

Επίσης η διαδικασία εισαγωγής περιγράφεται στο 2ο μέρος της παρουσίασης της υπομονάδας της κοιτόστρωσης στο κανάλι του ΤΟΛ στο youtube.

Για οποιαδήποτε επιπλέον διευκρίνηση, είμαστε στη διάθεσή σου.



Edited July 1, 2020 by ΤΟΛ

[Guest]

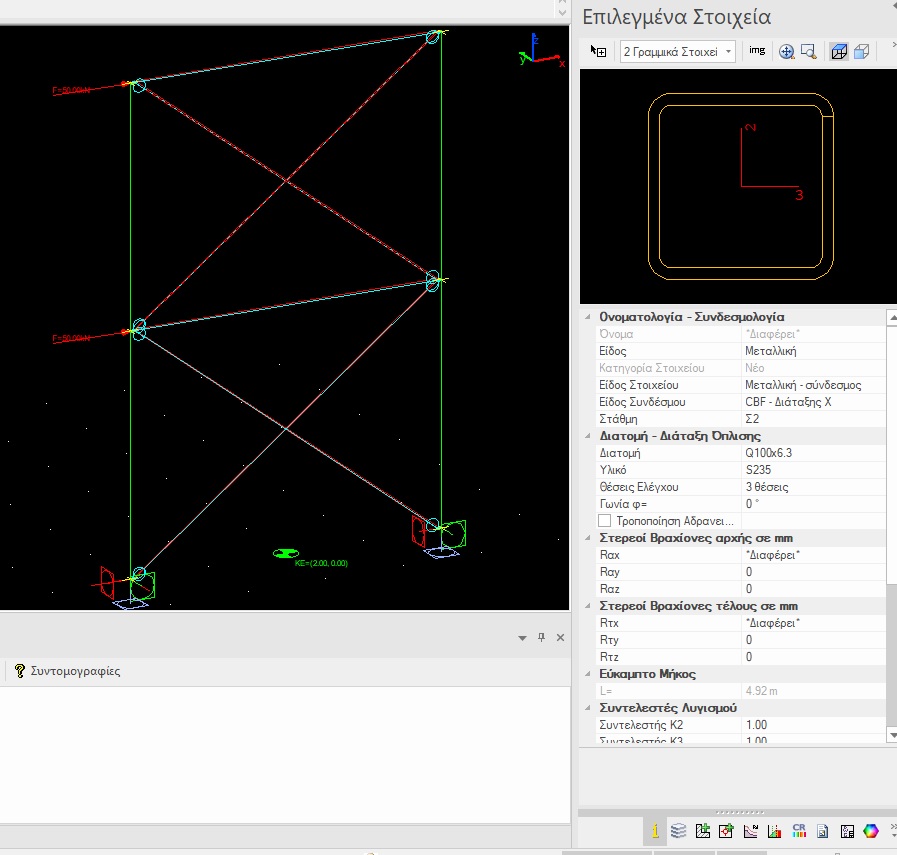

Καλημέρα, κανω στο Ραφ μια δοκιμαστικη εισαγωγή χιαστι μεταλλικου συνδεσμου σε 2δ πλαισιο. Οταν ο συνδεσμος εισαγεται ως «συνδεσμος» δε φορτιζεται εν τελει καθολου οπως φαινεται στην εικονα. Οταν αλλαζω την ιδιοτητα του, παραλαμβάνει φορτιση. Τι βλεπω λαθος;







Edited December 17, 2020 by neo83_gr

[Caan]

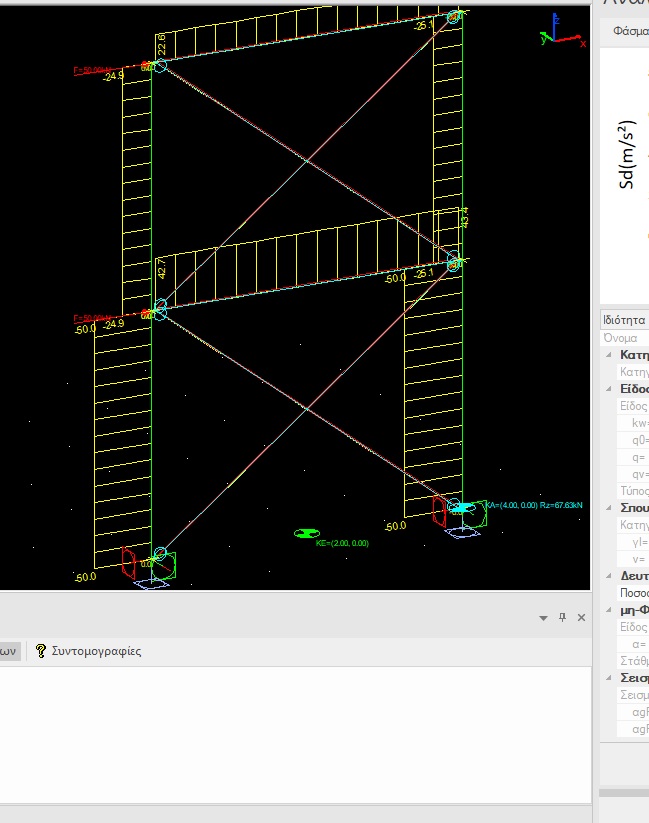

Στο ΡΑΦ, πολύ σωστά και σύμφωνα με τον Ευρωκώδικα (δεν το κάνουν όλα τα λογισμικά αυτό, ακόμα και μεγάλα όπως π.χ το Robot που δουλεύω), οι σύνδεσμοι δυσκαμψίας φορτίζονται/εντείνονται μόνο από φορτίσεις άλλες από τα μόνιμα κατακόρυφα. Αν εξετάσεις π.χ τα διαγράμματα από κάποιον σεισμικό συνδυασμό θα σου βγάλει την αξονική των συνδέσμων, αλλά σε μία φόρτιση από μόνιμα αυτά θα είναι άτονα.

[Guest]

Ευχαριστώ πολύ, κατι τετοιο πίστευα φταιει. Ειναι εύκολο σε ποιο σημειο του ΕΚ αναφέρεται; Κάνω ακομα μια δοκιμή με την αυτόματη προσομοίωση του ΡΑΦ να δω ξανα

[Caan]

6.7.2(1) του ΕΚ8.

[Guest]

Δυστυχώς ακομα και με την αυτοματη προσομοιωση μεταλλικων, τα χιαστι εχουν παντα Ned μηδεν...

βρηκα όμως πολυ ενδιαφέρουσα συζήτηση για το 6.7.2

https://www.michanikos.gr/forums/topic/17049-χιαστί-σύνδεσμοι-κατά-τον-ec-8/#comments



[Charlie]

Γνωρίζει κανείς πώς εισάγεται η σύνδεση των Χ στα μεταλλικά ώστε να υπολογιστεί η σύνδεση; δεν βρήκα κατι στο εγχειρίδιο αλλά ούτε και σε κάποιο βίντεο.

Αν είναι δυνατόν θα ήθελα βήμα προς βήμα τη διαδικασία.

Ευχαριστώ

[JVasileiadis]

Καλησπέρα,

Γνωρίζει κάποιος συνάδελφος που έχει δουλέψει με το ΡΑΦ πως προσομοιώνεται μια εδαφόπλακα; Με ποιο πακέτο του προγράμματος δουλεύετε;

Ευχαριστώ πολύ εκ των προτέρων!

[ktomp]

Αν εννοείς κοιτόστρωση, χρειάζεσαι την αντίστοιχη υπομονάδα "κοιτόστρωση". Η προσομοίωση γίνεται με γραμμικά στοιχεία.

Αν εννοείς απλή εδαφόπλακα, αυτή δεν προσομοιώνεται στο ΡΑΦ.

[loser]

On 28/5/2021 at 4:29 ΜΜ, ktomp said:

Αν εννοείς κοιτόστρωση, χρειάζεσαι την αντίστοιχη υπομονάδα "κοιτόστρωση". Η προσομοίωση γίνεται με γραμμικά στοιχεία.

Αν εννοείς απλή εδαφόπλακα, αυτή δεν προσομοιώνεται στο ΡΑΦ.

Γραμμικά επιφανειακά πεπερασμένα στοιχεία για την υπομοναδα της κοιτόστρωσης .
