Athan Δημοσιεύτηκε Νοέμβριος 17 , 2015 Share Δημοσιεύτηκε Νοέμβριος 17 , 2015 Από ό, τι βλέπω στις φωτογραφίες, θεωρώ ότι θέλει έλεγχο και για την επάρκεια των συγκολλήσεων και την επάρκεια της σύνδεσης με τον Φ.Ο. από Ω.Σ. Καλημέρα! 1 Link to comment Share on other sites More sharing options...
nik Δημοσιεύτηκε Νοέμβριος 17 , 2015 Share Δημοσιεύτηκε Νοέμβριος 17 , 2015 Θέλει δουλειά γενικά. Είναι μεγάλο και θέλει πολλούς ελέγχους και στις στηρίξεις. Οι διατομές μήπως είναι λάμες κολλημένες ? Link to comment Share on other sites More sharing options...

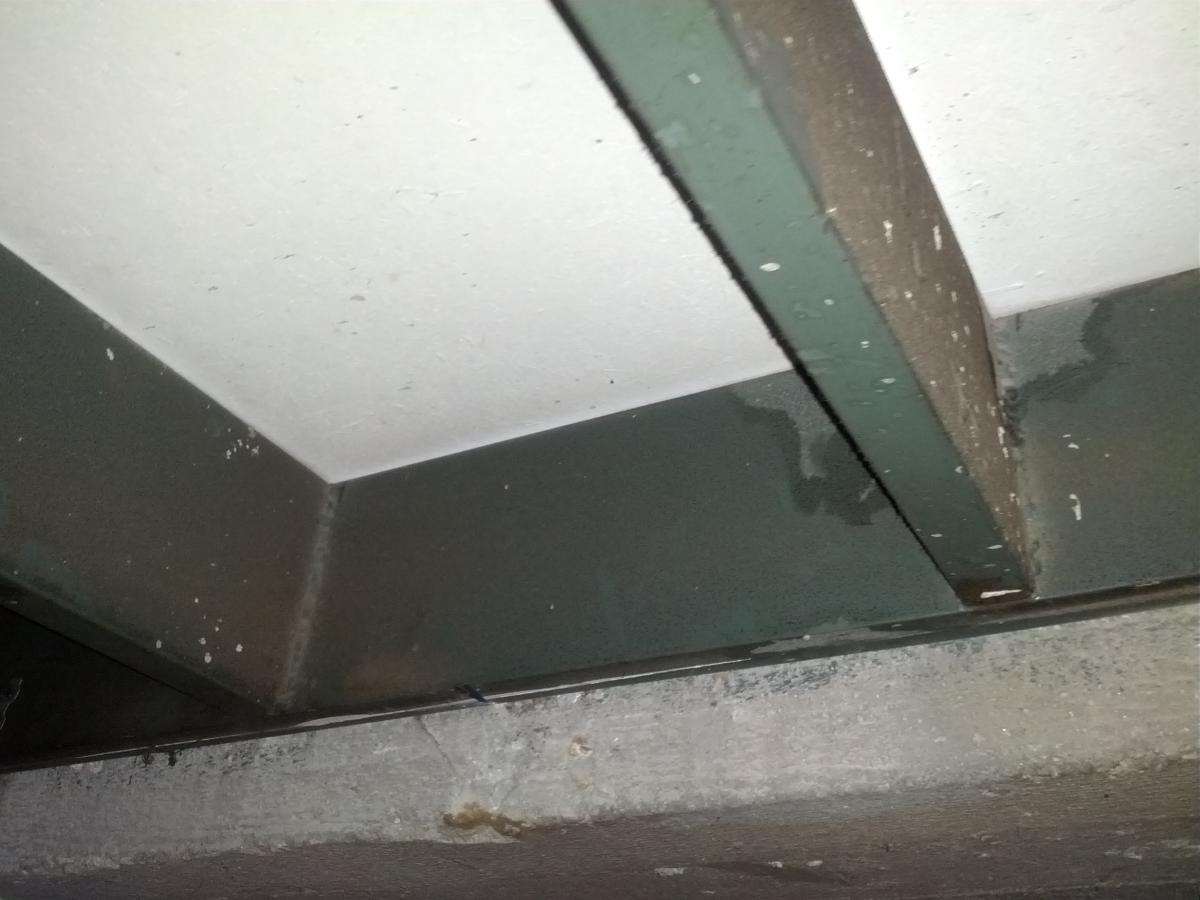

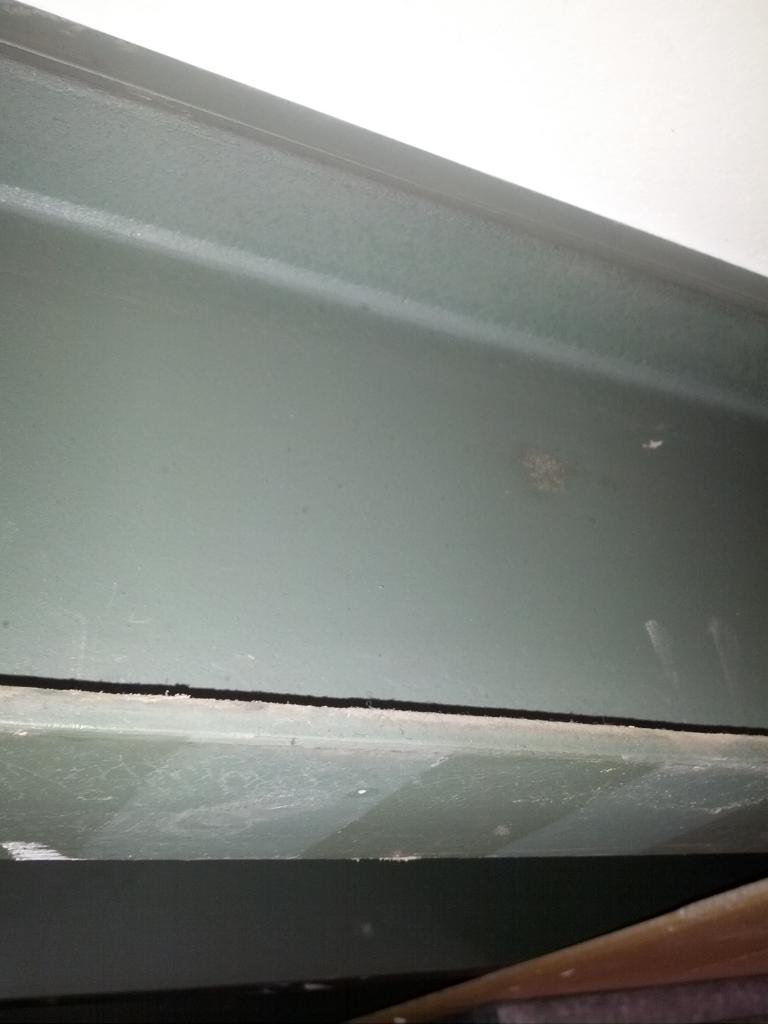

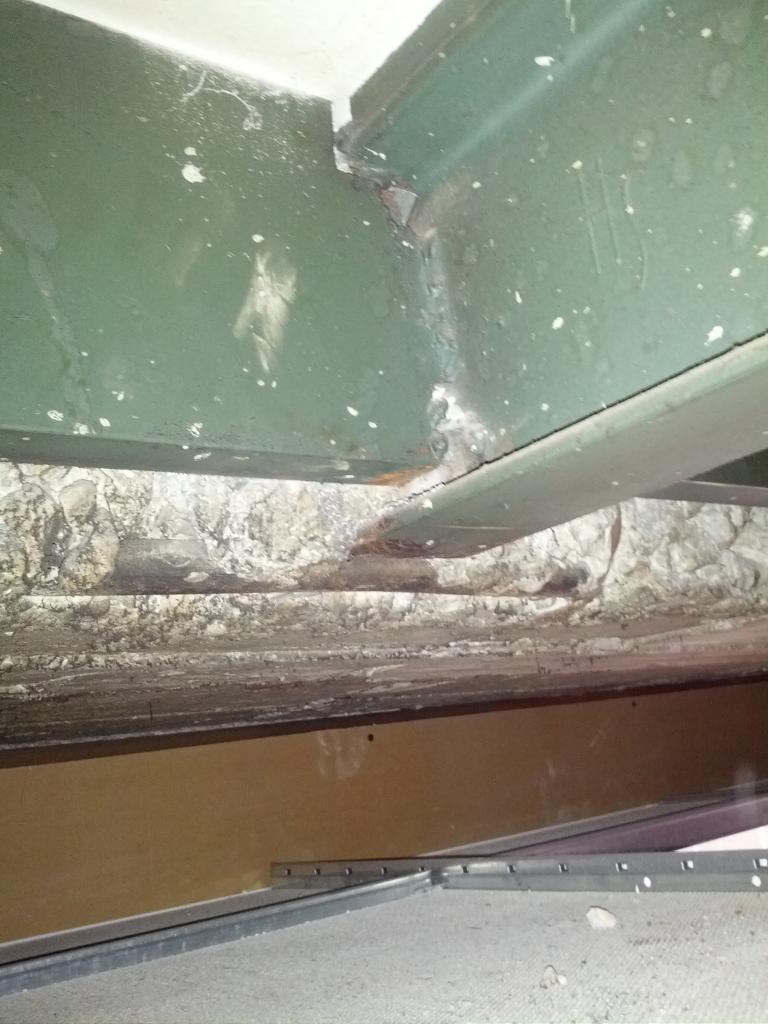

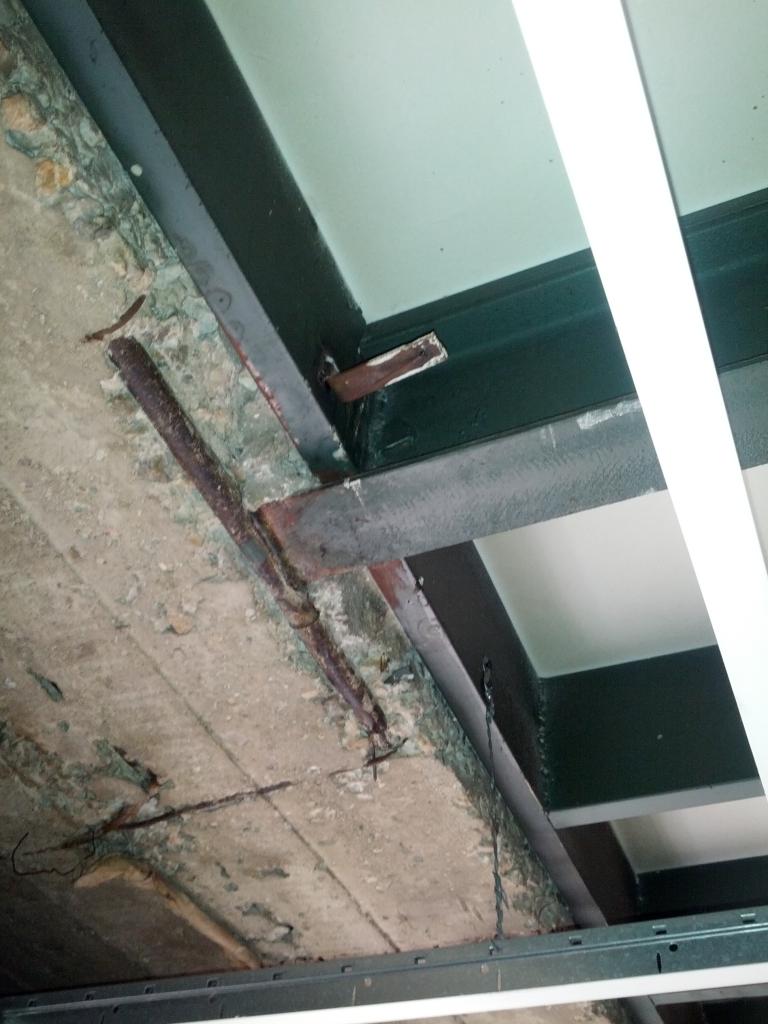

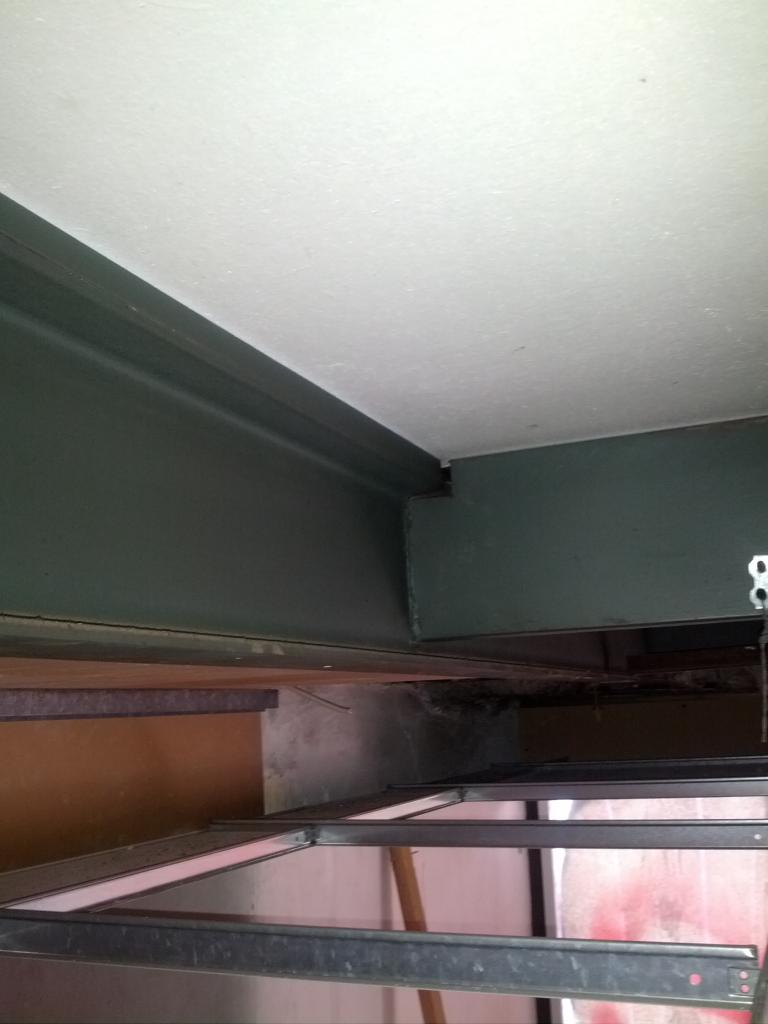

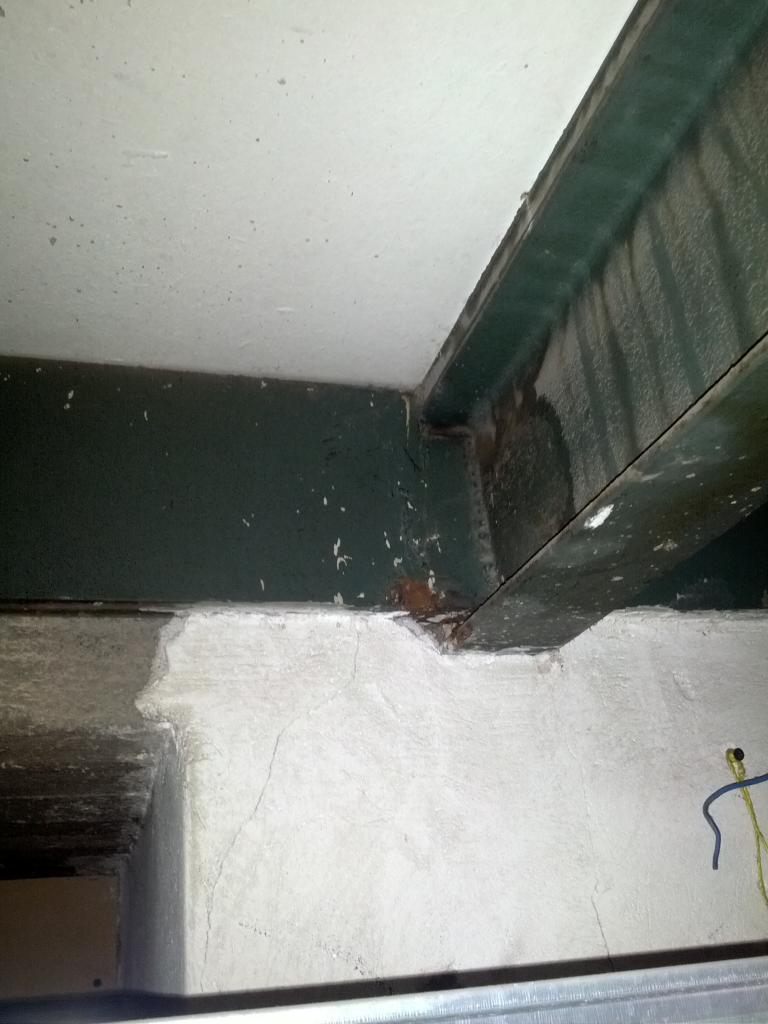

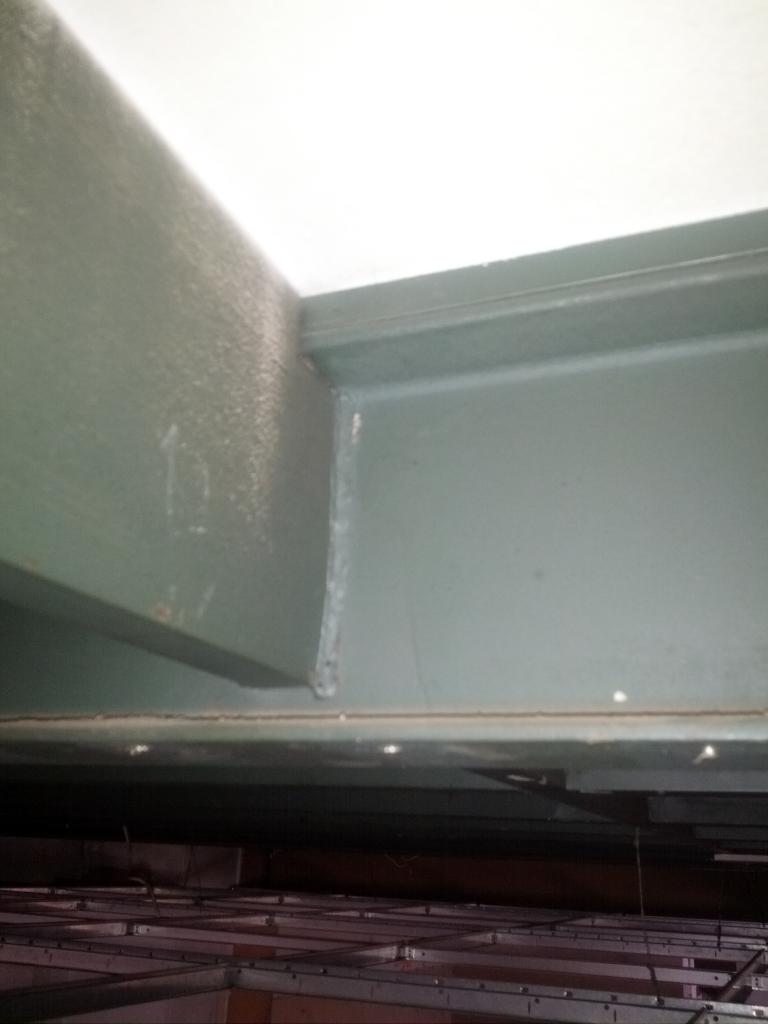

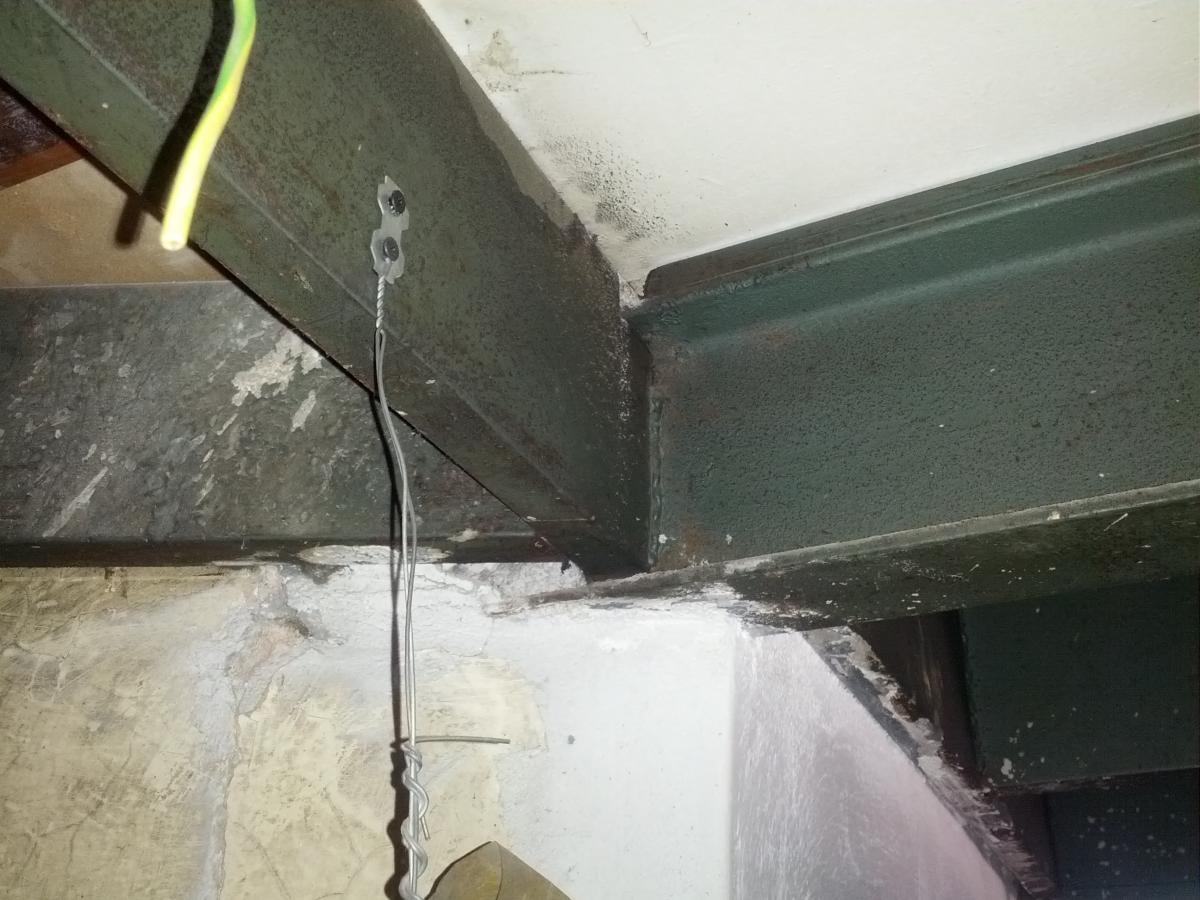

Τσιγαρίδας Φραγκίσκος Δημοσιεύτηκε Νοέμβριος 18 , 2015 Συγγραφέας Share Δημοσιεύτηκε Νοέμβριος 18 , 2015 (edited) Συνάδελφοι γεια σας Επισκεύτηκα το έργο και η διατομή δεν είναι 18 εκ. αλλά 15.5 εκ. ύψος , είχα βασιστεί σε μετρήσεις συναδέλφου, ο οποίος δεν πρόσεξε ότι στην πάνω μεριά έχει ένα πιχάκι. Επίσης δεν εχει πλάκα μπετόν αλλά MDF. Τελος πάντων η σωστή υπάρχουσα ροπή αδρανείας είναι Ι= 612.68 και η ροπή αντιστάσεως W=79.05 cm3. Έκανα κάποις δοκιμές με το χέρι και τα αποτελέσματα είναι τα εξής : Αρχική διατομή Ι=612,8 W=79.05 Λάμα 1 εκ. από κάτω Ι=1060,8 W=204.4 Λάμα 2 εκ. από κάτω I= 1566.7 W=240.6 Μισό ΙΡΕ140 από κάτω Ι=5134 W=486.2 Θέλω 395 άρα προκρίνεται το μισό IPE140 από κάτω. Οι λύσεις με ενδιάμεσες δοκούς ή ελάσματα στον κορμό απορίπτονται γιατί δεν γίνονται κατασκευαστικά στο συγκεκριμένο έργο. Θα κάνω κάποιους υπολογισμούς για την διάτμιση στα άκρα και θα αποφασίσω αν το μισό IPE140 από κάτω θα είναι σε όλο το μήκος της δοκού ή όχι. Νομίζω δεν θα απαιτηθεί ενίσχυση της δοκού στα άκρα , οπότε θα αποφύγω και την στήριξη της νέας δοκού , που είναι δύσκολη εως προβληματική σε κάποια σημεία. Όσο αφορά τις στηρίξεις , τις βλέπετε στις φωτογραφίες. Ο θεός και η ψυχή τους. Στα μπετονένια δοκάρια έχουν σκαψει το μπετό περίπου 5 εκ. , έχουν αποκαλύψει τον κάτω οπλισμό , έχουν ηλεκτροσυγκολήσει πάνω στην ραύδο την δοκό και έχουν γεμίσει με κάποιο πολύ δυνατό κονίαμα. Στους πέτρινους πεσούς έχουν αφαιρέσει τμήμα πέτρας και έχουν ακουμπήσει την δοκό σε βάθος περίπου 10-15 εκ. Η περιμετρική μεταλλική κοιλοδοκός που εδινε την εντύπωση ότι πάνω σε αυτήν γίνεται η στήριξη , χρησιμέυει μόνο για τις δευτερεύουσες δοκούς. Υπολογιστικά οι στηρίξεις έτσι όπως είναι , δεν καθομαι να τις υπολογήσω αλλά σίγουρα αστοχούν. Τι προτίνετε? (ειδικά για την στήριξη στους πεσούς) Edited Νοέμβριος 18 , 2015 by Τσιγαρίδας Φραγκίσκος Link to comment Share on other sites More sharing options...
Αλέξανδρος Δημοσιεύτηκε Νοέμβριος 19 , 2015 Share Δημοσιεύτηκε Νοέμβριος 19 , 2015 Μην το πειράζεις καθόλου!!! Είναι τρέλα!!! Link to comment Share on other sites More sharing options...
