Τυπολόγιο για αμφίπακτη δοκό

Recommended Posts

Γεια σας

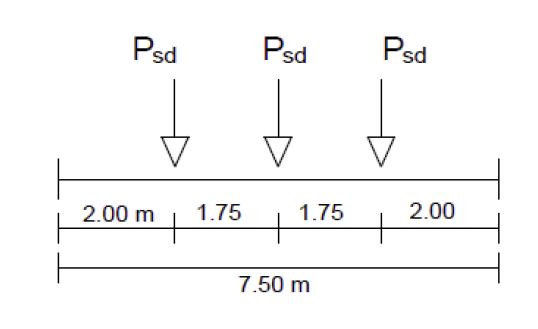

Ψάχνω καποιο υπολογιο για να λύσω την παρακάτω αμφίπακτη !! δοκό συνάρτηση του Ρ, βασικά θέλω την μεγιστη ροπή κάμψης.

Εψαξα παντου αλλά δεν εχω βρει κατι.




Αν μπορει καποιος να βοηθήσει...



Edited by Pavlos33

Share this post


Link to post
Share on other sites

Με δυναμική λυκείου :



Η κατακόρυφη συνιστώσα της δύναμης σε κάθε πάκτωση είναι : 3/2 x Psd



Με ροπές ως προς το κέντρο (προς τη μία πλευρά) Μ= Psd x (3/2 x 3,75-1,75) = 3,875 x Psd.





Y.Γ. Ελπίζω να τα θυμάμαι καλά .... μετά από 40+ χρόνια :smile:

Edited by antloukidis

Share this post


Link to post
Share on other sites

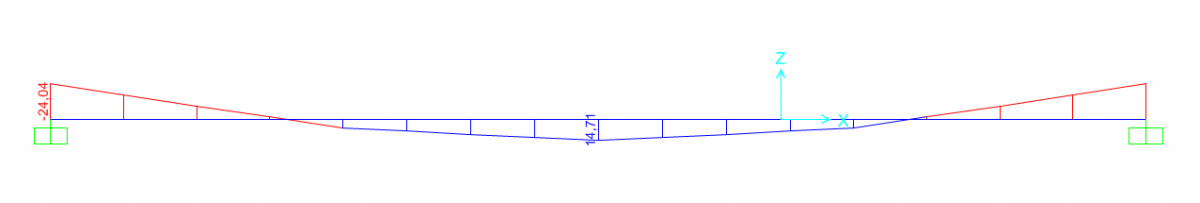

Δυστυχώς δεν ισχύει. Εβαλα τον φορέα στο sap2000 και έβγαλε το παρακάτω  για Ρ=10. Το αποτέλεσμα είναι ανεξάρτητο από το ΕΙ.

(24ΚNm στα άκρα, 14.7 στο μέσο)

Το ερώτημα είναι να βγάλω το αποτελεσμα συνάρτηση το Ρ και όχι να βαλω τυχαια τιμες σε ένα πρόγραμμα και να παρω το αποτέλεσμα.




Edited by statik

Share this post


Link to post
Share on other sites

Στο παρακάτω, τέταρτη περίπτωση.

Το επαναλαμβάνεις τρεις φορές, για τα τρία φορτία, και κάνεις επαλληλία των τριών καταστάσεων.



http://users.teiath.gr/fkokkinos/documents/Struct_Anal_2/Pinakes%20Akraiwn%20Drasewn%20Amfipaktwn%20Melwn_Apr%202012_TEI.pdf

  • Upvote 1

Share this post


Link to post
Share on other sites

Σωστός..Παρόμοια με στροφή 0 στο κέντρο συμμετρίας φορέα , με επαλληλισμό(για P στα 2μ και P/2 στο 3,5μ) και επανάληψη για μισό φορεά κτλ..Η ορθότερη πρακτική είναι του AlexisPap ασφάλως.

Share this post


Link to post
Share on other sites

Υπαρχουν και ετοιμα τυπολογια.

Share this post


Link to post
Share on other sites

Σε ευχαριστώ πολύ!

Το δοκίμασα και ισχύει.

:smile:





Υπαρχουν και ετοιμα τυπολογια.



όπως?

Edited by statik

Share this post


Link to post
Share on other sites

Καλημέρα. Για το ίδιο θέμα, στις θέσεις των συγκεντρωμένων φορτίων πως θα βρω Q &M?

Edited by Λ. Χρυσή

Share this post


Link to post
Share on other sites
Posted (edited)
On 20/2/2019 at 8:55 ΠΜ, Λ. Χρυσή said:

Καλημέρα. Για το ίδιο θέμα, στις θέσεις των συγκεντρωμένων φορτίων πως θα βρω Q &M?



Έστω Α και Β δυο διαδοχικά σημεία πάνω στο ίδιο ευθύγραμμο μέλος.

Αν είναι γνωστή η τέμνουσα VAB τότε θα είναι VΒΑ = VΑΒ - Σ(P, q*L).

Δηλαδή αφαιρείς τις δυνάμεις μεταξύ Α και Β (υπό την προυπόθεση ότι κατευθύνονται προς τα "κάτω", όπως βλέπουμε την ίνα αναφοράς, διαφορετικά τα προσθέτεις).

Για τις ροπές ο αντίστοιχος τύπος είναι MΒΑ = ΜΑΒ ± Σ(Μ) ± Εμβ(ΔVA->B)

Ο δεύτερος όρος στο άθροισμα είναι οι σημειακές ροπές: + οι δεξιόστροφες, - οι αριστερόστροφες (στο παράδειγμα πιο πάνω δεν υπάρχουν)

Ο τρίτος όρος είναι το προσημασμένο εμβαδόν του διαγράμματος τέμνουσας μεταξύ των σημείων Α και Β. Αν αλλάζει πρόσημο ενδιάμεσα, το χωρίζεις σε επιμέρους τμήματα προφανώς.

Για συμμετρικό φορέα με συμμετρική φόρτιση θα προκύψει συμμετρικό διάγραμμα Μ (και N) και αντισυμμετρικό διάγραμμα V.

Edited by kostaspde
