Επιλυση πλαισιο με τυπολογιο ?



statik

Recommended Posts

Γεια σας

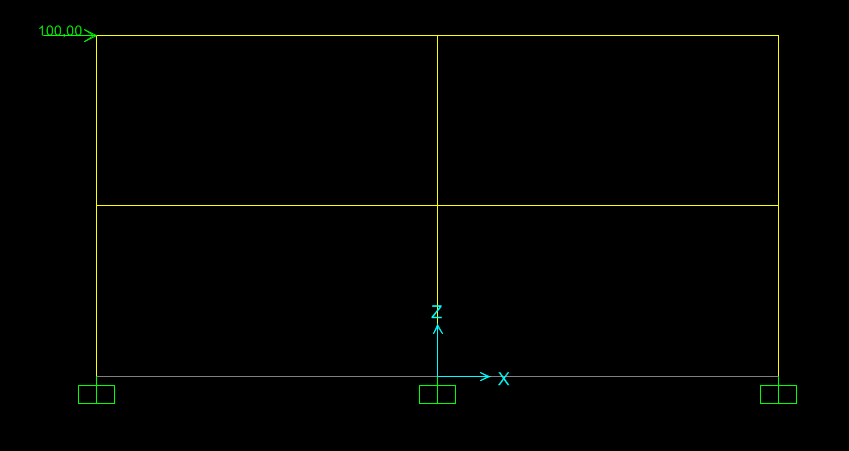

Υπάρχει καποιο τυπολογιο για να επιλυσω ενα παλισιο 2Χ2 ή να το "σπασω" στη μεση λογω συμμετριας και να το λυσω παλι απο τυπολογιο? Σας το δινω  παρακάτω . Αν το "σπασω" , μιας και εχω καιρο να ασχοληθω με επίλυση με το χερι, τι πως "σπαει" και τι αντιδρασεις μπαινουν στο σημειο που κοβετε ? Εχω βάλει και ενα ενδεικτικό φορτίο 100 το οποιο ας το ομομάσουμε Ρ, απλά στον φορεα  έπρεπε να βαλω αριθμο και οχι γραμμα. Εστω το υψος Η και μηκος L (L/2 ανα πλαισιο).
















Link to comment
Share on other sites

Το πλαίσιό σου είναι μεν συμμετρικό (προσοχή ωστόσο, διότι η συμμετρία δεν αφορά μόνο την γεωμετρία, αλλά και είδος στηρίξεων, διατομές κτλ.) , η φόρτιση όμως όχι.

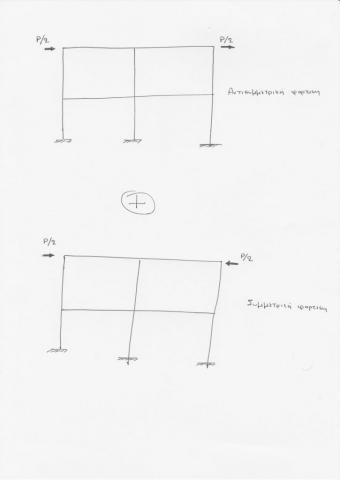

Σε αυτήν την περιπτωση βέβαια μπορεί η φόρτιση να θεωρηθεί ως επαλληλία μια συμμετρικής και μιας αντισυμμετρικής.

Στην μεν συμμετρική φόρτιση προκύπτουν συμμετρικά διαγράμματα Μ,Ν και αντισυμμετρικό V, ενώ

στην αντισυμμετρική φόρτιση προκύπτουν αντισυμμετρικά Μ,Ν και συμμετρικό V.


Edited by kostaspde
Link to comment
Share on other sites

Υπαρχει ενα βιβλιο με τιτλο "Πρακτικος υπολογισμος πλαισιων και σκελετων" εκδοσεων Βιβλιοοικοδομικη" του Ν.Β. ΚΟΥΖΝΕΤΣΩΦ  που εχει καθε ειδους  επιπεδα πλαισια (ενος-δυο-τριων ανοιγματων και μονωροφα-δωροφα-τριωροφα κ.λ.π) .Αν κυκλοφορει ακομα παρτο.

Εχει δυο  βασικους  περιορισμους.Βρισκει κατ ευθειαν  μονο καμπτικες ροπες και δεχεται μονο κατακορυφη φορτιση.Ομως με βασει οδηγιες που δινει το βιβλιο ευκολα υπολογιζεις και για οριζοντια φορτια

Edited by KF
