Αρχιτεκτονικά στο Archicad

[dimidomo]

Καλησπέρα

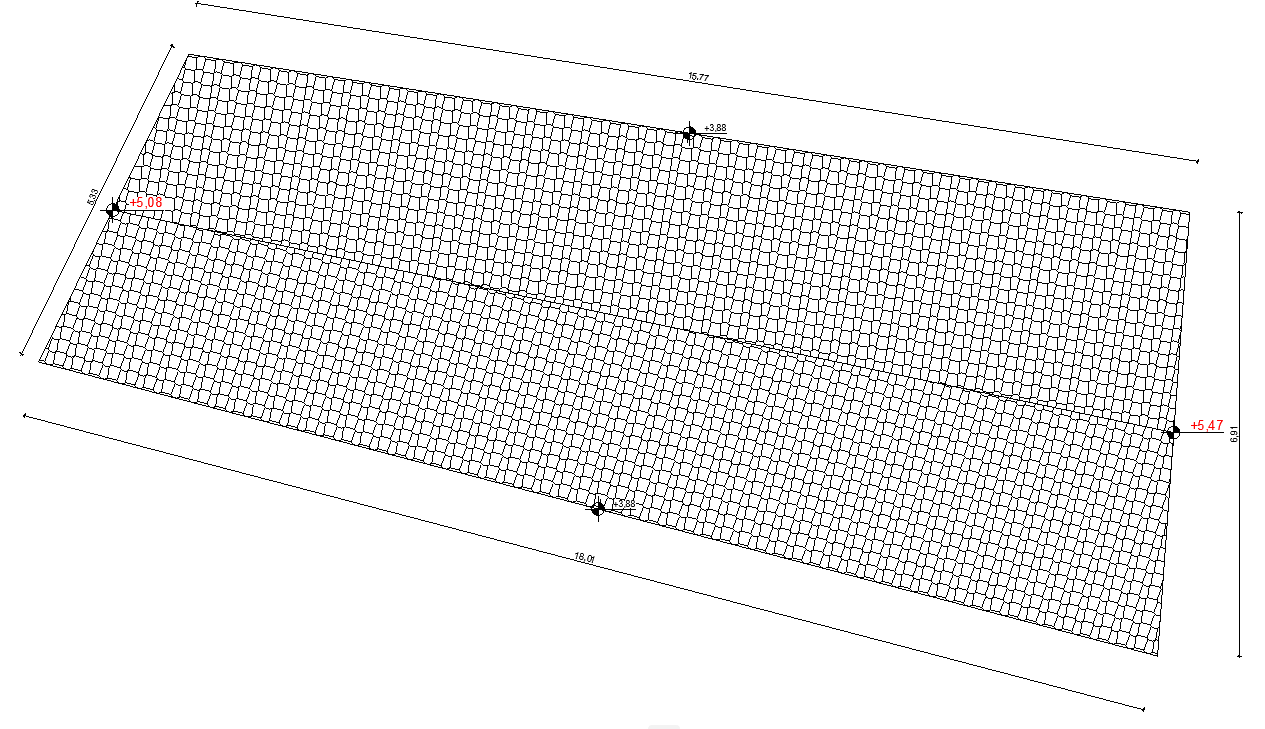

Σχεδιάζω μια στέγη της οποίας οι πλευρές δεν είναι κάθετες μεταξύ τους. Αυτό υποθέτω ότι μου δημιουργεί διαφορετικά υψόμετρα στον καρφιά.

Σωστά υποθέτω;

Πως διορθώνεται;

[ΚΑΝΑ]

Λογικό δεν είναι να βγαίνουν διαφορετικά ύψη στον κορφιά!! δηλαδή να είναι επικλινής ο κορφιάς και όχι οριζόντιος.

Αν όμως θέλεις ο κορφιάς να είναι οριζόντιος, τότε θα έχει ανισταθμίες  στις όψεις του κτιρίου δηλαδή στη στέψη της στέγης.

Για να το καταλάβεις κατασκεύασε τις στέγες χρησιμοποιώντας στάθμη 6,47, ως γραμμή αναφοράς τον κορφιά (όπως τον έχεις ήδη) -δώσε αρνητική κλίση (π.χ -35%) και σχεδίασε τις στέγες πατώντας την ημιπερίμετρο της μιας και την ημιπερίμετρο της άλλης και δες το αποτέλεσμα της κάθε όψης



[dimidomo]

Ναι λογικό είναι.

Μπορώ με κάποιον τρόπο να το "κλέψω" ώστε και ο κορφιάς να είναι στο ίδιο υψόμετρο αλλά και στους τοίχους να πατάει στο ίδιο υψόμετρο;

[ΚΑΝΑ]

όταν αναφερόμαστε σε επίπεδα δεν γίνονται τέτοια θαύματα !

[Didonis]

On 8/12/2025 at 7:28 ΜΜ, dimidomo said:

.... Σχεδιάζω μια στέγη της οποίας οι πλευρές ....

βάλε και τις διαστάσεις για τις 2 διαγώνιες

[dimidomo]

Εννοείς να ανεβάσω την κάτοψη με τις διαγώνιες;



[Didonis]

ναι

(και ενημέρωσε αν έχεις autocad)

Edited December 8, 2025 at 06:52 PM by Didonis

[ΚΑΝΑ]

Πρώτα πρώτα αν επιχειρήσεις να την κάνεις  αλλιώς δηλαδή οι κλίσεις της να μην είναι κάθετες στις 2 μεγάλες πλευρές τα κεραμίδια στις μεγάλες όψεις θα κόβονται λοξά και επομένως και εξ αυτού του λόγου δεν ευσταθεί

Edited December 9, 2025 at 06:09 AM by ΚΑΝΑ

[tetris]

Αν η στέγη πατάει σε πλάκα, υπάρχει κάποια λύση. Αλλιώς, δεν...

[kan62]

Αγροτική (και οθωμανική) οικοδομική...

Καθιστοί μπαμπάδες και κεραμίδια κομμένα στον καβαλάρη.
