styllia

Στατική μελέτη εκκλησίας

Recommended Posts

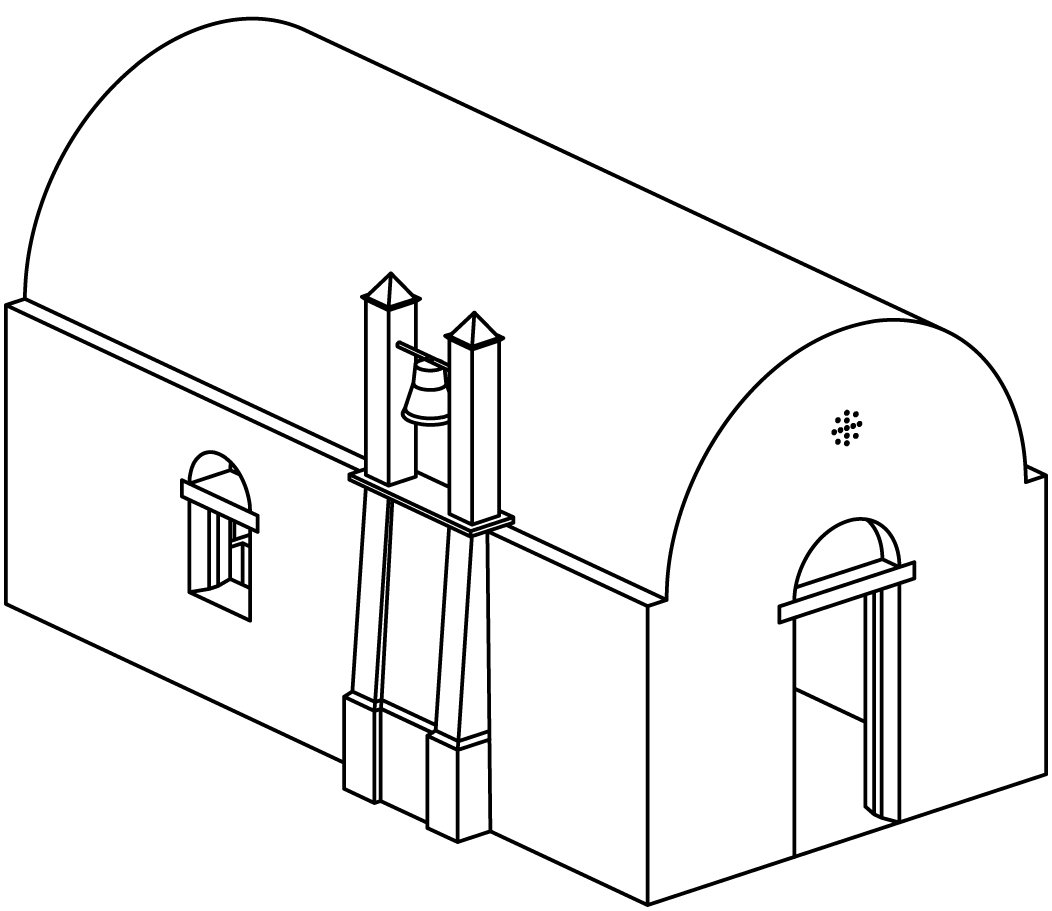

Καλησπέρα! Μήπως κάποιος γνωρίζει που μπορώ να βρω βιβιογραφία για να κάνω την στατική μελέτη μίας μικρής εκκλησίας διαστασεων σε κάτοψη 4,40x8,50?

Η θολωτή οροφή με δυσκολεύει.






Edited by Pavlos33

Share this post


Link to post
Share on other sites

Καλησπέρα - είναι βατή και διαχειρίσιμη η κάτοψη, υποθέτω θα γινει από πλαίσια Ω/Σ με τοιχοποιία πλήρωσης και θόλο από Ω/Σ?

Μπορείς να ξεκινήσεις από τη βασική θεωρία των τόξων σε 2-Δ, να θυμηθείς τη γραμμή ώθησης και τη μορφή της ανάλογα τη θέση των στατικών φορτίων και τη σημασια του πάχους της διατομής. Επίσης κατά την ανάλυση να θεωρήσεις τις συνθήκες στήριξης του θόλου και τη συνδεσμολογία με τα πλαίσια (αν είναι τελικα, πλαίσια) έτσι όπως θα κατασκευαστούν στην πραγματικότητα (πάκτωση, άρθρωση, ....). Ο θόλος θα μπορεί και εν τέλει να λυθεί σαν ένα απλό τόξο με τη θεώρηση μιας λωρίδας 1μ (όπως λύνουμε συνήθως τις συνήθεις πλάκες δηλαδή).

Σχετικά με τα δυναμικά φορτία, λύσε τα ώστε να παραλαμβάνονται από τα πλαίσια, θα μπορούσες να θεωρήσεις το θόλο Ω/Σ ως διάφραγμα (ανάλογα και το πάχος του βέβαια...) αλλά πιστεύω ότι το άνοιγμα μεταξύ των πλαισίων (4,40μ) είναι επαρκούντως μικρό για να μην είναι λογική μια θεώρηση διαφράγματος.

Η δυσκολία νομίζω δεν έγκειται στην ανάλυση, αλλά στη σωστή απεικόνιση του οπλισμού στα σχέδια εφαρμογής και πώς θα κατασκευαστεί, να προσέξεις να τηρηθούν οι απαιτήσεις σου για το απαιτούμενο πάχος επικάλυψης σε κάθε διατομή.

Ένα πολύ καλό βιβλίο που μου έρχεται τώρα στα γρήγορα στο μυαλό σχετικά με τη θεωρία τόξων, θόλων, τρούλων και όμοιων κατασκευών είναι ένα κεφάλαιο στο καλό βιβλίο της καθηγήτριας κ. Φιλίτσας Καραντώνη "Κατασκευές από Τοιχοποιία".

Share this post


Link to post
Share on other sites

Nicoscivil ευχαριστώ πολύ για την απάντηση.

Ναι τα πλαίσια ειναι Ω/Σ με τοιχοποιία πλήρωσης και θόλο Ω/Σ.

Ποιο πολύ όντως με προβληματίζει η κατασκευή από οτι η ανάλυση. Θα κοιτάξω λίγο βιβλιογραφία κ θα ρωτήσω κανένα συνάδελφο αν το χει ξανακάνει.

Share this post


Link to post
Share on other sites

Συνήθως στις εκκλησίες δεν κάνουμε εξωτερικές τοιχοποιίες γιατί με το χρόνο αλλοιώνεται η εμφάνιση των τοιχογραφιών (μεταξύ ΩΣ και τοιχοποιίας).

Τσέκαρε το.

  • Like 1

Share this post


Link to post
Share on other sites
