chris

Recommended Posts

Σε αρχείο από τοπογράφο είναι ενεργοποιημένες σε αρχείο Autocad επιλογές 3D ( το mouse πέρνει το χαρακτηριστικό κόκκινο και πράσινο χρώμα)

Επίσης οι γραμμές που επιλέγω δίνουν στα properties διαφορετικό μήκος από ότι το aligned dimension!

Δοκίμασα να τα μεταφέρω σε νέο αρχέιο αλλά κρατάει τις επιλογές. Επίσης έχω απενεργοποιήσει στα options all other visual styles αλλα τίποτα

Κάποια λύση;;

Edited by chris
Link to comment
Share on other sites

Δεν γράφεις σε ποιο πρόγραμμα. Αλλά υποθέτω το AutoCAD με βάση την ενότητα που το ανάρτησες.

Δεν είμαι σίγουρος αν κατάλαβα καλά τι θέλεις να πεις «ενεργοποιημένες επιλογές 3D». Πάντα είναι ενεργές.

Σου ανεβάζω μερικά σκρίνσουτ που πιθανολογώ ότι αφορά το ζητούμενο σου

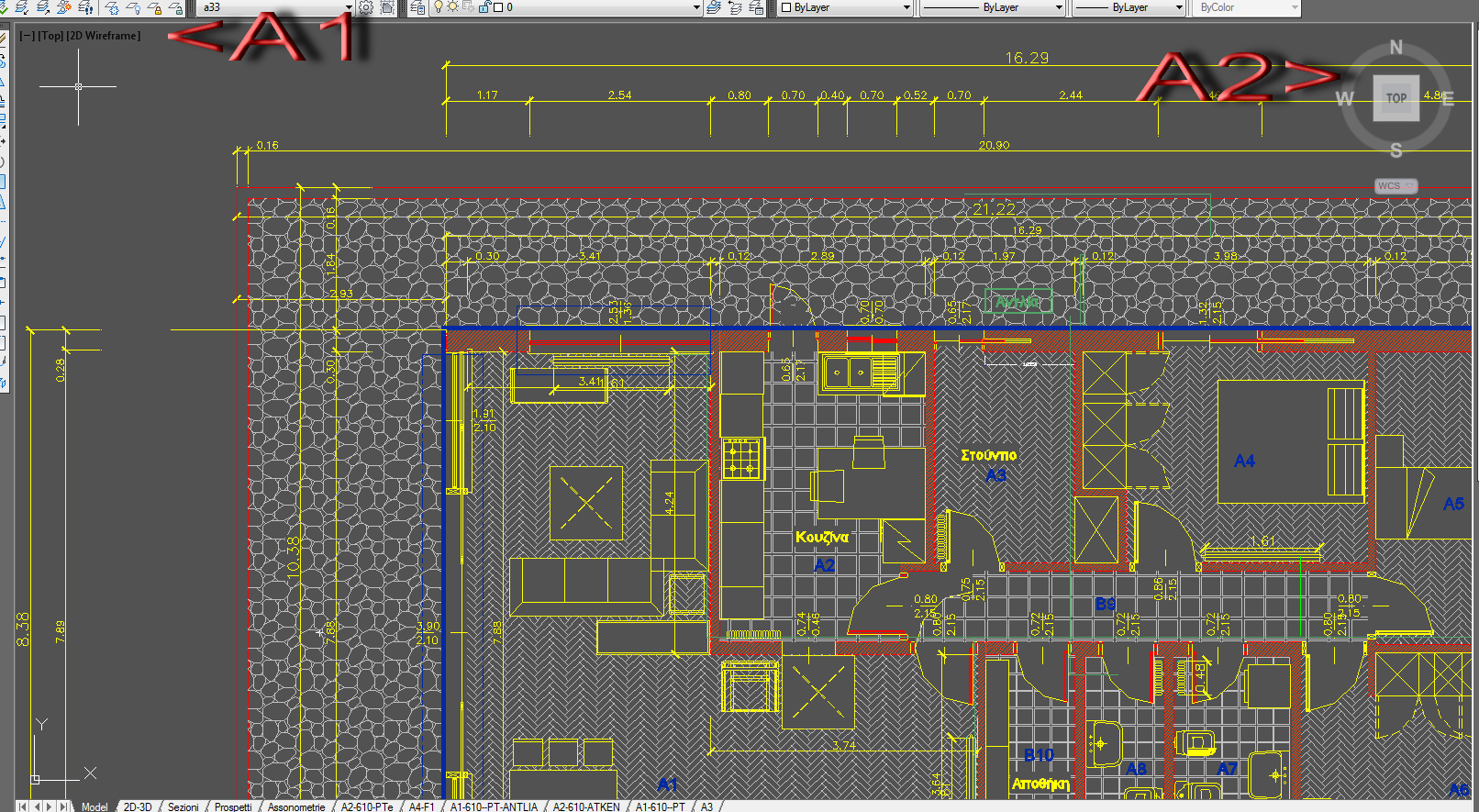

Να θυμάσαι όμως ότι στο Acad σχεδόν τα πάντα μπορούμε να τα κάνουμε με πολλαπλούς τρόπους.678801394_Screenshot2019-07-2614_26_05.thumb.png.25b1f59a0ddfa5450b40cc3be20ddaee.png

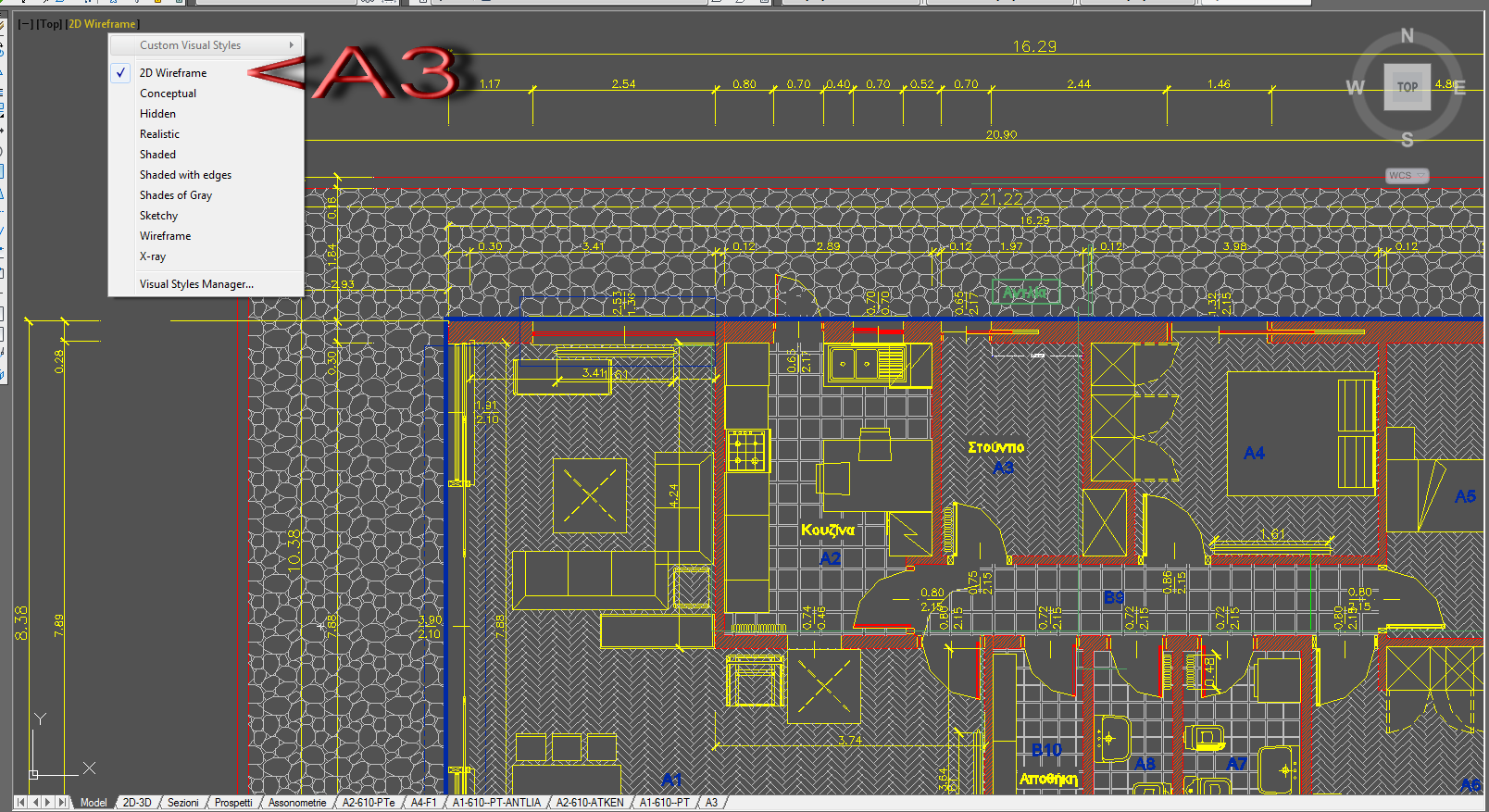

1867836940_Screenshot2019-07-2614_26_18.thumb.png.22b3e2e8c221baca3b06b1c23eb8bf5e.png

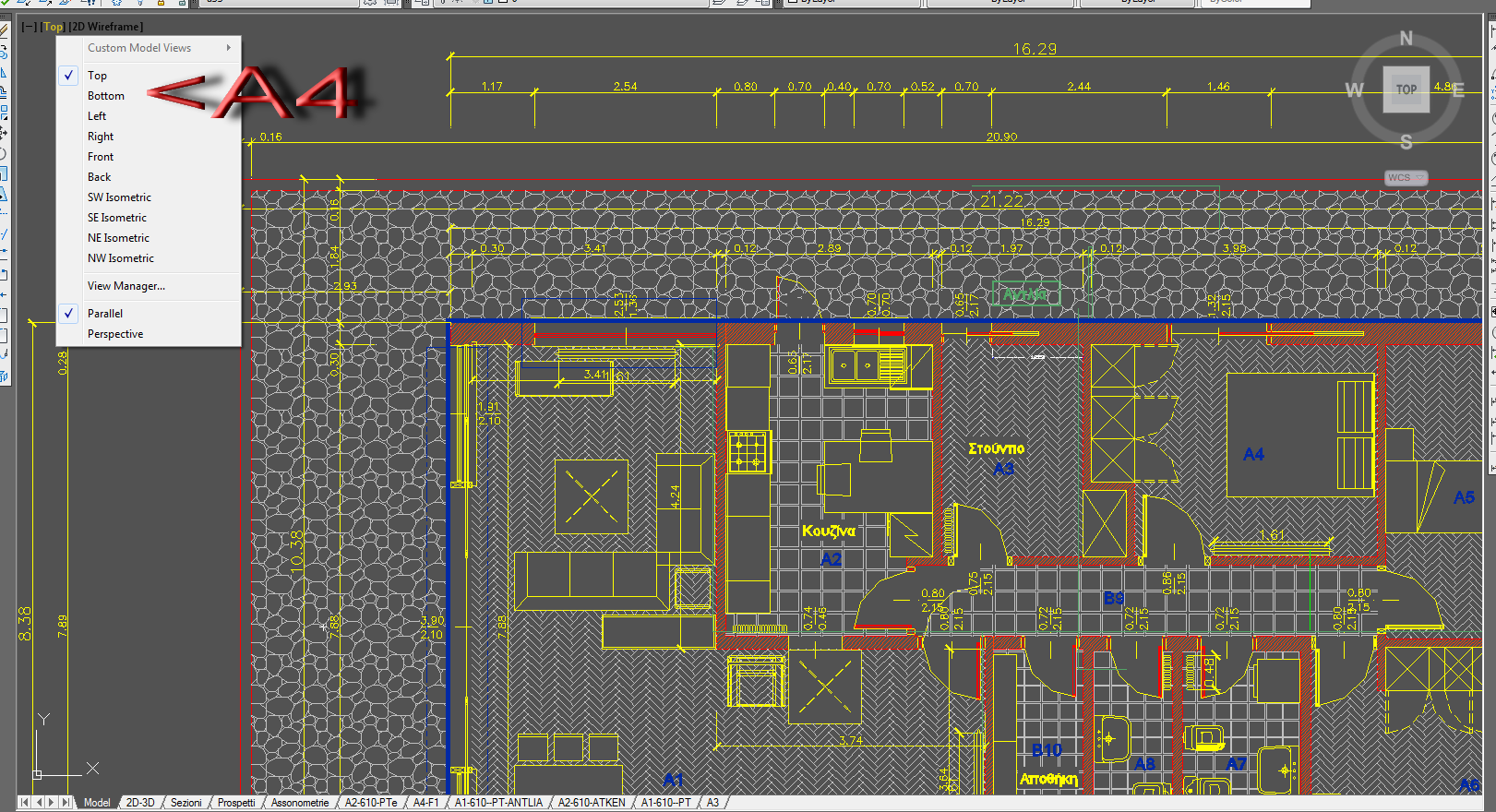

1667831866_Screenshot2019-07-2614_26_30.thumb.png.63160e2449f4933b968014b68f7d96f2.png

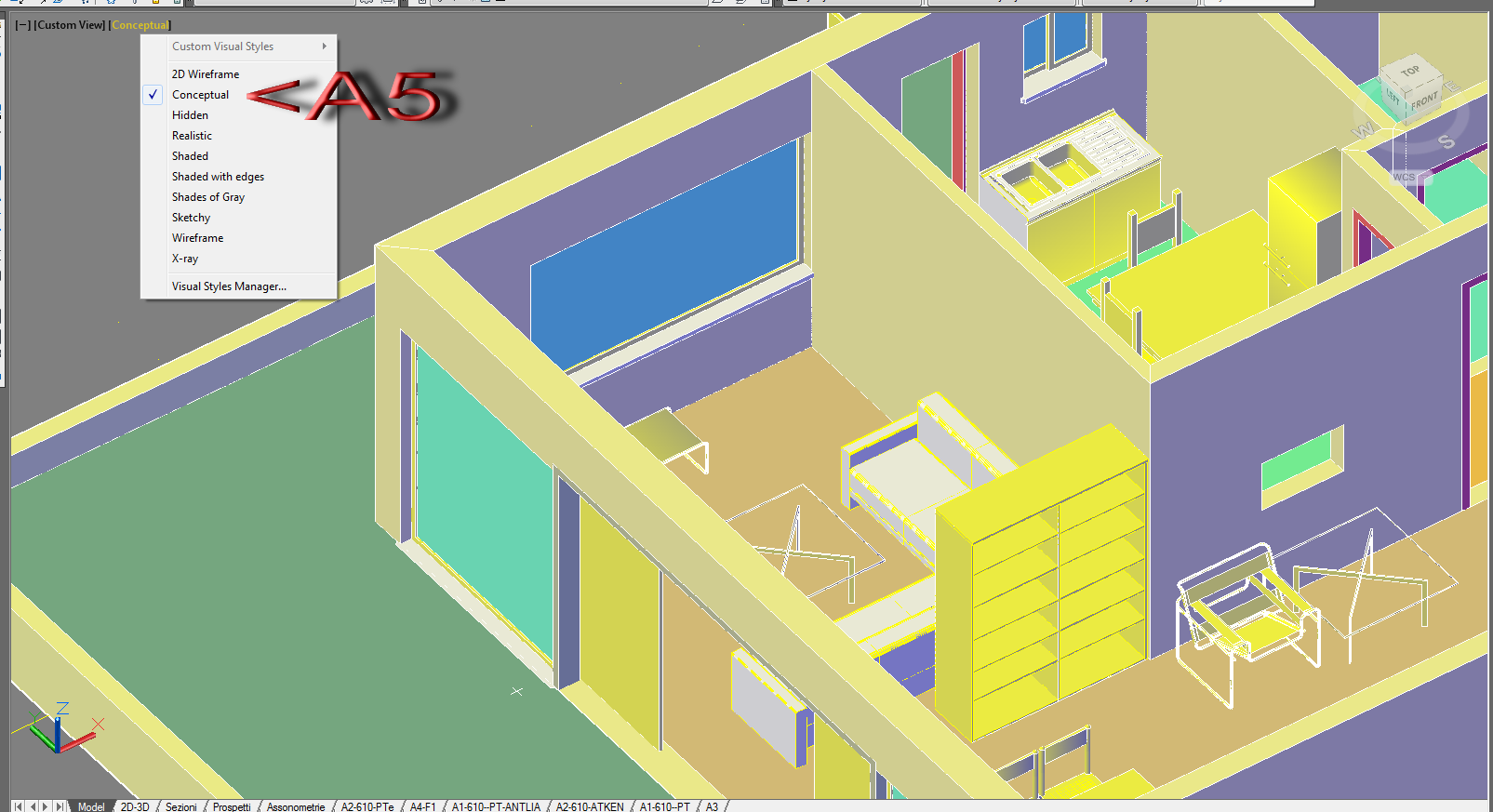

1791465797_Screenshot2019-07-2614_28_27.thumb.png.d1414b71f1fec2b59a2cbf18a4e75f78.png

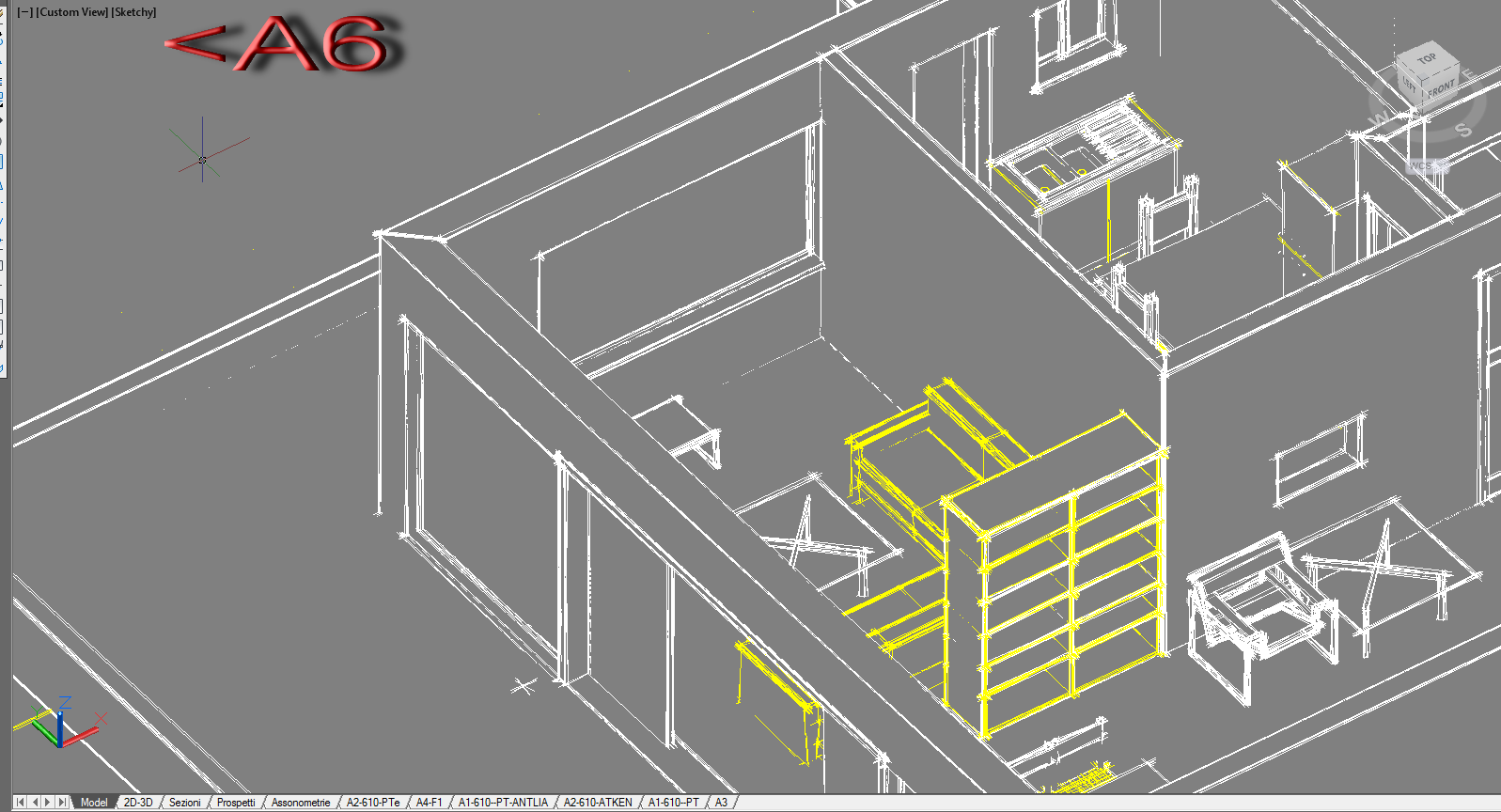

1578061784_Screenshot2019-07-2614_29_50.thumb.png.45f8b824d8e763c88a4668cd43eb7220.png

Link to comment
Share on other sites

Δεν δίνεις να καταλάβω ποιο είναι το πρόβλημα σου.

Δοκίμασε να βάλεις το ποντικι εκεί που δείχνει το Α1

Και επέλεξε όταν ανοίξει το 2D Wireframe (Α3)



Και έχε επιλεγμένο το  TOP (Α4)



Αν με αυτά δεν βλέπεις φλατ στο μότελ σπέις στον άξονα Χ, Ψ θα πρέπει να επεξηγήσεις πιο καλά τι θες.



(η εμπειρία σου σε AutoCAD που είναι? έχουμε και ένα μεγάλο θέμα για οδηγίες σε νέους χρήστες. Κάνε κι εκεί μια αναζήτησης)





Edit

38 λεπτά πριν, chris said:

...

Αλλά δείχνει το properties άλλο η διαστασιολόγηση!

Αυτό είναι άλλο ζήτημα. Πρέπει να διορθώσεις κάποιες ειδικές ρυθμίσεις που έχουν κανει.



Εναλλακτικά άνοιξε ένα νεα dwg δικό σου με τις ρυθμίσεις σου

πας στο αρχικό που έχεις πρόβλημα, επιλέγεις όλες τις γραμμές και αντικείμενα που έχει το σχεδιο με την εντολή Copy απο τα file, πας στο νέο το δικό σου και κάνεις paste oriz. cordin. ....  και τσεκάρεις αν τα φέρνει καθαρά χωρίς τα προβλήματα που νομίζεις ότι έχεις.

Edited by Didonis
Link to comment
Share on other sites

28 λεπτά πριν, Didonis said:

Δεν δίνεις να καταλάβω ποιο είναι το πρόβλημα σου.

Δοκίμασε να βάλεις το ποντικι εκεί που δείχνει το Α1

Και επέλεξε όταν ανοίξει το 2D Wireframe (Α3)



Και έχε επιλεγμένο το  TOP (Α4)



Αν με αυτά δεν βλέπεις φλατ στο μότελ σπέις στον άξονα Χ, Ψ θα πρέπει να επεξηγήσεις πιο καλά τι θες.



(η εμπειρία σου σε AutoCAD που είναι? έχουμε και ένα μεγάλο θέμα για οδηγίες σε νέους χρήστες. Κάνε κι εκεί μια αναζήτησης)





Edit

Αυτό είναι άλλο ζήτημα. Πρέπει να διορθώσεις κάποιες ειδικές ρυθμίσεις που έχουν κανει.



Εναλλακτικά άνοιξε ένα νεα dwg δικό σου με τις ρυθμίσεις σου

πας στο αρχικό που έχεις πρόβλημα, επιλέγεις όλες τις γραμμές και αντικείμενα που έχει το σχεδιο με την εντολή Copy απο τα file, πας στο νέο το δικό σου και κάνεις paste oriz. cordin. ....  και τσεκάρεις αν τα φέρνει καθαρά χωρίς τα προβλήματα που νομίζεις ότι έχεις.

Έχω κάνει καινούργιο αρχείο αλλά κρατάει μαζί με τις γραμμές και τις ιδιότητες.

Link to comment
Share on other sites

η γραμμή δεν έχει αρχή και τέλος στο ίδιο υψόμετρο, οπότε άλλο μήκος σου δίνει στα properties (το πραγματικό της γραμμής) και άλλο στο dimensioanl (το μήκος της οριζόντιας προβολής της). Και τα δύο είναι σωστά....

Link to comment
Share on other sites

3 ώρες πριν, chris said:

Έχω κάνει καινούργιο αρχείο αλλά κρατάει μαζί με τις γραμμές και τις ιδιότητες.

  λογικα ειναι 3Dpoylines? οπότε στα dimensions εχεις την διάσταση που προβάλλεται κ οχι την πραγματική

Link to comment
Share on other sites

Συνάδελφε, υποθέτω ότι λογικά ο τοπογράφος σου έδωσε κάποιο αρχείο αποτύπωσης με σημεία τα οποία έχουν και υψόμετρο (Ζ).... Εάν δεν σε ενδιαφέρουν τα υψόμετρα των αντικειμένων και θες πχ να σχεδιάσεις απλά μια κάτοψη ή ένα τοπογραφικό σε 2d δοκίμασε τα παρακάτω......

Σέταρε το αρχείο σου σαν την πρώτη εικόνα που σου δείχνει ο didonis..... εναλλακτικά πας στο μενού View--->3D Views----->και επιλέχεις το Top.....λογικά τώρα το σταυρόνημα είναι λευκό και το σχέδιο σου είναι όψη οριζοντιογραφίας / κάτοψης...... κάνε ένα save as για να μην χαλάσεις το πρωτότυπο αρχείο σε περίπτωση που πάει κάτι στραβά και πληκτρολόγησε την εντολή flatten στην γραμμή εντολών..... με αυτή την εντολή μεταφέρεις όλα τα επιλεγμένα αντικείμενα στο υψόμετρο Ζ=0....... επιλέγεις όλα τα αντικείμενα του σχεδίου (και τα πιθανά παγωμένα και κλειστά layers)....... στη προτροπή Remove hidden lines? επιλέγεις Νο..... εάν όλα έχουν γίνει σωστά, τώρα τα πάντα όλα είναι στο 0 και δεν θα έχεις το ''πρόβλημα'' με την διαστασιολόγηση.... ότι μετράς πλέον θα είναι το μήκος προβολής στο οριζόντιο επίπεδο..... Ξαναλέω, αυτά μόνο εάν όντως δεν σε ενδιαφέρουν τα υψόμετρα των αντικειμένων......

Edited by lou
