Fespa - Μοντελοποίηση, ανάλυση, διαστασιολόγηση


skan
 Share

Recommended Posts

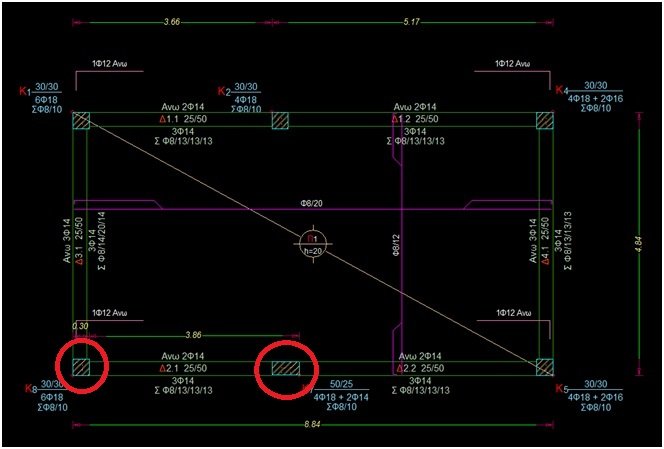

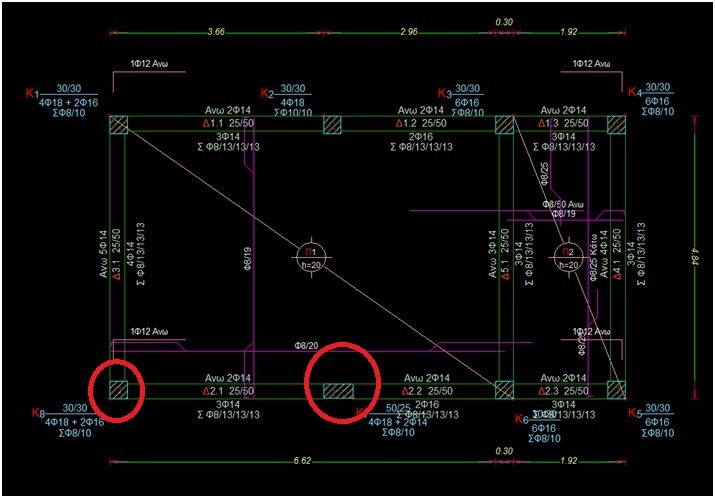

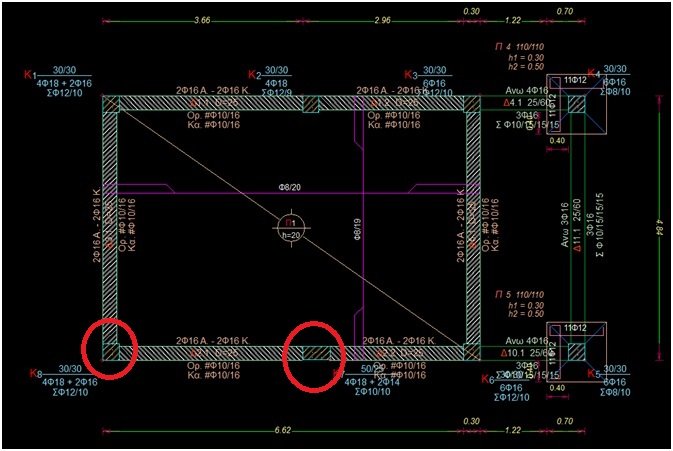

Το χω προσέξει κ εγώ, αλλά ήταν για μικρό κτίριο και δεν έδωσα σημασία. Η μόνη ικανοποιητική εξήγηση που έχω δει είναι αυτή του μεταλλατζή

Edited by zazeng
Link to comment
Share on other sites



3) Πώς καθορίζεται αν η διάταξη των οπλισμών στις παρειές των υποστυλωμάτων είναι ομοιόμορφη ή όχι; Σε κάποια πχ μου βγάζει ομοοιόμορφη κατανομή των ράβδων, σε κάποια όχι ομοιόμορφη, αλλά ούτε και σε δέσμες (η διάταξη συνδετήρων είναι ακριβώς η ίδια και στις δυο περιπτώσεις).

Δες αν στις παραμέτρους υποστυλώματος υπάρχει σχετική επιλογή.

Μπορεί να αναφέρεται και ως "ραβδοι διαξονικής"  και να έχει επιλογή "στις πλευρές" ή "στις γωνίες".

Link to comment
Share on other sites



Για τον ορισμό της κατηγορίας χρήσης του ορόφου, επιβεβαιώνω αυτό που έγραψα στο προηγούμενο μήνυμα. Κάθε οντότητα ορόφου στο FESPA, χαρακτηρίζεται από την χρήση της πλάκας οροφής της.



Από πού προέρχεται η επιβεβαίωση?

Αυτή η θεώρηση επηρεάζει και τον συντελεστή συνδυασμού ψ2.

Link to comment
Share on other sites

Δες αν στις παραμέτρους υποστυλώματος υπάρχει σχετική επιλογή.

Μπορεί να αναφέρεται και ως "ραβδοι διαξονικής"  και να έχει επιλογή "στις πλευρές" ή "στις γωνίες".

Στις παραμέτρους υποστυλώματος κ κτιρίου δεν βρήκα κάτι, στο μανιουάλι λέει ότι με τον ίδιο τρόπο που περιγράφουμε τα υφιστάμενα μπορούμενα να τροποποιήσουμε και τα νεα, αλλά λίγο που το δοκίμασα δεν δούλευε (δεν έβγαζε διατομή από υποστύλωμα να την πειράξω σε νέο κτίριο). Το μόνο που δούλευε ήταν να βγάλεις λεπτομέρειες οπλισμών, οι οποίες τροποποιούνται κανονικά με  το "Ράβδοι Οπλισμού", αλλά δεν βρήκα πως να τις περάσω πίσω στο υποστύλωμα.

Και για τη χρήση ορόφου δεν το ξεκαθαρίζει το μάνιουαλ, άντε βρες τους τώρα να το ξεκαθαρίσεις.

Link to comment
Share on other sites

Δες αν στις παραμέτρους υποστυλώματος υπάρχει σχετική επιλογή.

Μπορεί να αναφέρεται και ως "ραβδοι διαξονικής"  και να έχει επιλογή "στις πλευρές" ή "στις γωνίες".

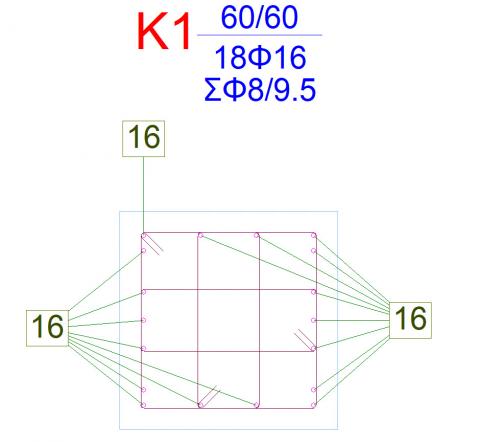

Δες στην συννημένη εικόνα τι εννοώ. το μενού το μόνο που έχει είναι επιλογές για να ορίσει ο χρήστης επιτρεπόμενες διατομές ράβδων σε γωνίες και πλευρές.

Πχ στις y πλευρές όπως κοιτάζουμε, έχει δυο ακόμη ράβδους κοντά στις γωνιακές, αλλά δεν είναι δέσμες, ούτε και ομοιόμορφη την λες την τοποθέτηση.







Από πού προέρχεται η επιβεβαίωση?

Αυτή η θεώρηση επηρεάζει και τον συντελεστή συνδυασμού ψ2.



Έκανα δοκιμές παίζοντας με την κατηγορία χρήσης του τελευταίου ορόφου και τον συντελεστή συσχέτισης μαζών, υπολόγισα την διαφορά μεταξύ των περιπτώσεων και επαλήθευσα με υπολογισμό στο χέρι για το κινητό φορτίο.







Στις παραμέτρους υποστυλώματος κ κτιρίου δεν βρήκα κάτι, στο μανιουάλι λέει ότι με τον ίδιο τρόπο που περιγράφουμε τα υφιστάμενα μπορούμενα να τροποποιήσουμε και τα νεα, αλλά λίγο που το δοκίμασα δεν δούλευε (δεν έβγαζε διατομή από υποστύλωμα να την πειράξω σε νέο κτίριο). Το μόνο που δούλευε ήταν να βγάλεις λεπτομέρειες οπλισμών, οι οποίες τροποποιούνται κανονικά με  το "Ράβδοι Οπλισμού", αλλά δεν βρήκα πως να τις περάσω πίσω στο υποστύλωμα.

Και για τη χρήση ορόφου δεν το ξεκαθαρίζει το μάνιουαλ, άντε βρες τους τώρα να το ξεκαθαρίσεις.



Δοκίμασες αντιγραφή διατομής σε υποστύλωμα; Δες το μάνουαλ σελ 544 έως 565.





Ένα άλλο θέμα που τιθεται είναι οι άκαμπτες απολήξεις (στερεοί βραχίονες) στα άκρα των υποστυλωμάτων. Εφόσον οι δοκοί εισάγονται κεντροβαρικά, δεν μπορείς να υπολιγίσεις άμεσα το ύψος των στερεών βραχιώνων καθώς οι δοκοί θεωρούνται με το συνεργαζόμενο πλάτος, οπότε κάθε υποστύλωμα συνήθως είναι ξεχωριστή περίπτωση. κάνει όμως διαφορά η θεώρηση άκαμπτων απολήξεων, πχ σε κτίριο με 5 ορόφους, μου μείωσε τους συντελεστές μεταθετότητας τοσο ώστε να είμαι κάτω από το όριο θ=0.1 και να μην χρειάζεται να ληφθούν υπόψιν φαινόμενα 2ας τάξης μέσω προσαύξησης εντατικών μεγεθών.


Edited by kostaspde
Link to comment
Share on other sites

On 4/5/2018 at 2:00 ΠΜ, kostaspde said:

Δοκίμασες αντιγραφή διατομής σε υποστύλωμα; Δες το μάνουαλ σελ 544 έως 565.

Σε νέο αρχείο δουλεύει κανονικά, σε λυμένο όχι

Link to comment
Share on other sites

Λύνω χωρίς παραγωγή θεμελίωσης, τυπικα έθεσα την ρύθμιση για όροφο θεμελίωσης στο -1 και το υψόμετρο επιβολής σεισμικών δυνάμεων 0.00. Το πρόγραμμα μου διαστασιολογεί τα πάντα, εκτός το τμήμα των τοιχωμάτων στον ισόγειο όροφο (στους ανώτερους ορόφους κάνει διαστασιολόγηση).

Καμιά ιδέα;

Edit: Δοκίμασα και με παραγωγή θεμελίωσης, τίποτα...

Edit 2: είχα ανεπάρκεια στην Vrdmax λόγω της μεγάλης απομείωσης που ορίζει ο ΕΚ8 σε ΚΠΥ και δεν εβλεπα το σφάλμα γιατί δεν ειχα ανανεώσει το τεύχος. όποιος νύχτα περπατεί...


Edited by kostaspde
Link to comment
Share on other sites

Μερικά "προβληματάκια" που εντόπισα μέχρι τώρα στο demo του FESPA:

  • Για ΚΠΧ (υποθετικό είναι το κτίριο) ακόμη κι αν επιλεχθούν μόνο ράβδοι διαμέτρου 12 (που επιτρέπεται κατά EC2) και επίλυση χωρίς σεισμό, το FESPA βάζει τουλάχιστον Φ14 (έχει ξεχαστεί στον ΕΑΚ).
  • το συνεργαζόμενο πλάτος των δοκών δεν υπολογίζεται σωστά για τα ακραία ανοίγματα (τα θεωρεί και εκεί αυτά αμφίπακτα τα δοκάρια). Μπορείς να το αλλάξεις μέσω των πινάκων, αλλά κάθε φορά που αλλάζεις κάτι άλλο στο μοντέλο σου, πρέπει να κάνεις αυτόματη προσαρμογή (απο το μενου παραγωγές) και να πας να ξαναβάλεις το σωστό συνεργαζόμενο πλάτος των ακραίων δοκών.
  • τις άκαμπτες απολήξεις των υποστυλωμάτων πρέπει να τις βάλεις χειροκίνητα, αλλά αυτό είναι δύσκολο λόγω του τρόπου θεώρησης των ορόφων και του ότι το σημείο εισαγωγής των δοκών κεντροβαρικά (για πλακοδοκό...) χωρίς δυνατότητα ρύθμισης. και πάλι όμως δεν μπορούν να έχουν διαφορετικό μήκος για άξονες x και z.
  • Στον υπολογισμό του ανηγμένου αξονικού vd μάλλον δεν έχει μπει ο συντελεστής μακροχρόνιων επιδράσεων αcc=0.85, παρόλο που στις παράμετρους του κτιρίου (σκυρόδεμα) έχει ορισθεί 0.85
  • Ο υπολογισμός των μαζών δεν είναι και πολύ ακριβής



Link to comment
Share on other sites



Έχω δοκιμάσει με διάφορους τρόπους να επαληθεύσω τον υπολογισμό του οπλισμού πλακών το οποίο λαμβάνεται υπόψιν για τους ελέγχους των δοκών.

Τι κι αν πήρα ποσοστά κατ'αναλογία συνεργαζόμενου πλάτους (υπολογισμένο κατά EC8-1), τι κι αν έκανα σχέδιο και μέτρησα μια προς μια τις ράβδους, καμία τύχη. Στο σχήμα του manual, δείχνει μόνο τους άνω οπλισμούς της πλάκας κοντά στην στήριξη, αλλά οι υπολογισμοί δεν βγαίνουν. Επίσης στα ακραία ανοίγματα, δεν λαμβάνει υπόψιν τους οπλισμούς αυτούς για τις δοκούς.

Έχει κανείς καμια ιδέα;

Link to comment
Share on other sites

  • 6 months later...

(από μεταφορά. Pavlos33)

Μπορεί να μου πεί κανέις πως προσομοιώνεται ένα κεκλιμένο υποστύλωμα στο FESPA;

Edited by Pavlos33
