Ιστός ακυβερνησίας τρίχρωμος σύνδεση

[dennis25440]

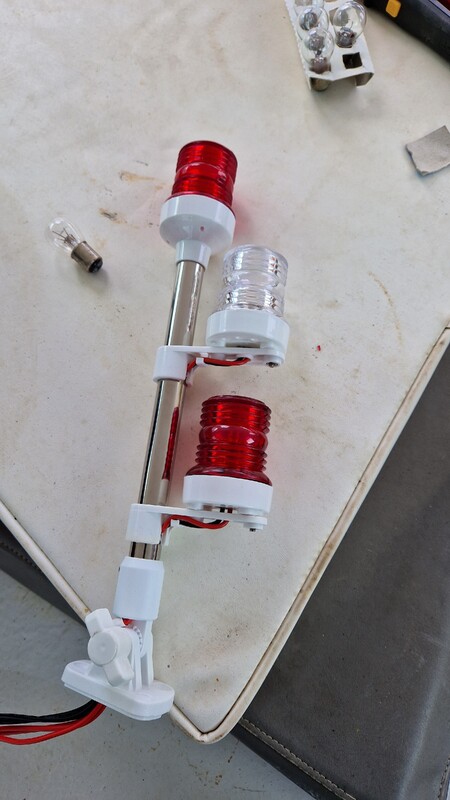

Καλησπέρα.  Θέλω να συνδέσω τον συγκεκριμένο ιστό σε σκάφος για να αντικατασταθεί ο παλιός ο οποίος δεν δούλευε. Η παλιά καλωδίωση έχει καταστραφεί οπότε δεν μπορώ να δω πως ήταν πριν ...

Υπάρχουν δύο διακόπτες που δίνουν τάση (η ταση να προσθέσω είναι 24v ) Ο ιστός πρέπει να ανάβει κόκκινο με λευκό και κόκκινο με κόκκινο... Από τους  λαμπτήρες βγαίνουν 6 καλώδια 2 για τον κάθε ένα (θετικό και αρνητικό)

Κάποια ιδέα για πως θα γίνει ...; οπότε το ένα κόκκινο να ανάβει και να εναλλασονται τα άλλα δύο ανάλογα τον διακόπτη



[astrah]

χρειάζεται φωτογραφία και των διακοπτών

[dennis25440]

οι διακόπτες είναι απλοί σκάφους με μια ασφάλεια δεν έχουν κάτι το ιδιαίτερο στον παλιό ιστό καταλήγουν απλά δύο καλώδια ένα από τον κάθε ένα ... Αυτο που δεν έγραψα πριν είναι πως ο παλιός για ( - ) παίρνει κατευθείαν από το σώμα του σκάφους (είναι αρκετά παλιό σκάφος να προσθέσω )

[stet]

Καλημέρα.

Ο παλιός ιστός είχε 2 φανούς ή 3 φανούς;

Είσαι σίγουρος ότι είχε 3 φανούς και λειτουργούσαν από 2 διακόπτες; Μήπως ένας από τους 2 διακόπτες είναι μεταγωγικός (2-3 θέσεων);

Ποια είναι η λειτουργία των φανών; Δηλαδή ποιές είναι πιθανοί συνδυασμοί λειτουργίας τους.

[antloukidis]

Ο ένας διακόπτης πρέπει να είναι απλός (με 2 ακροδέκτες) και ο άλλος μεταγωγικός (με 3 ακροδέκτες).

Στον διπολικό δίνουμε +24V και από τον άλλο ακροδέκτη τροφοδοτούμε τον κόκκινο φανό και τον ακροδέκτη common του δευτέρου μεταγωγικού διακόπτη.

Οι άλλοι 2 ακροδέκτες του μεταγωγικού τροφοδοτούν τον λευκό και τον 2ο κόκκινο φανό αντίστοιχα.

Εννοείται ότι όλα τα μαύρα καλώδια πηγαίνουν στο -24V της μπαταρίας ή σε κάποιο μεταλλικό σημείο του σκάφους, που συνδέεται με το (-24)

Edited Νοέμβριος 22 , 2022 by antloukidis
