Καλούπια για Zoellner.



THEODORE

Recommended Posts

Πλακα με μονιμο φελιζολ μεσα στο παχος της πλακας. Ολικο παχος περιπου 30-35εκ.






Πλακα με φατνωματα (μονιμα κενα στην πλακα απο το κατω μερος)






Ετσι φαινεται απο κατω




Link to comment
Share on other sites

Κάποιοι χρησημοποιούν φαλτσογωνιές για να περιορίσουν την οριζόντια μετακίνηση και μετά δένουν με σύρμα τα φελιζόλ σταυρωτά από πρόκες καρφωμένες στα δοκαράκια για να μην σηκωθούν κατά τη σκυροδέτηση.

Πάλι όμως μιλάμε για μεροκάματα και συνεχή επίβλεψη. Δεν ξέρω κατά πόσο συμφέρει κάτι τέτοιο.

Link to comment
Share on other sites

υπολογίζοντας πως η τοποθέτηση τόσο του ενός όσο και του άλλου απαιτεί το ίδιο κόστος.



διαφωνώ οτι η τοποθέτηση του ενός και του άλλου απαιτούν το ίδιο κόστος





τα φελιζόλ θέλουν μόνο κόστος αγοράς και κόστος τοποθέτησης



οι πλαστικότυποι εχουν κόστος ενοικίασης ( δεν γνωρίζω τι γίνεται σε σύγκριση με το κόστος αγοράς φελιζόλ ), κόστος τοποθέτησης που προφανώς είναι μεγαλύτερο μιας και πρέπει να τα ζυγιάσουμε μιας και μετά θα φαίνονται οι τρύπες, κόστος αφαίρεσης κατα το ξεκαλούπωμα και κόστος καθαρισμού τους για να ξανατοποθετηθούν).





πρέπει να κάνω μια διευκρίνηση στα οσα έγραψα προηγουμένος



μιλάω για πλάκες zoellner με πλαστικότυπους και πλάκες σάντουιτς με φελιζόλ.



πλάκες zoellner με φελιζόλ δεν μου εχει τύχει ποτέ και ούτε νομίζω να φτιάχνει κανένας. ίσως να δεί κανένας σε καμμία κατασκευή ( όταν δεν υπήρχαν ακόμα οι πλαστικότυποι ) και αυτή η κατασκευή δεν εχει τελειώσει.



ο συνάδελφος φόρτωσε μια πολύ καλή σειρά απο φωτο.



εγω λοιπόν θα φορτώσω κάτι διαφορετικό ( το απόγευμα πάντα).







και κάτι τελευταίο που αφορά και εμένα. μιας και είμαστε επιστήμονες και δεν μπορούμε να μιλάμε γενικά και αόριστα και εμπειρικά ( μόνο ) δεν ήταν σωστό που είπα οτι απάνω το σκεπάζουμε με ενα πλέγμα ( άλλο αν οι υπολογισμοί δίνουν αυτό τελικά ).



οποιος θέλει λοιπόν ελάχιστες αποστάσεις, ελάχιστοι οπλισμοι κ.τ.λ. για σωστή ενημέρωση ας ανατρέξει στον κανονισμό στο κεφάλαιο 18.

Link to comment
Share on other sites

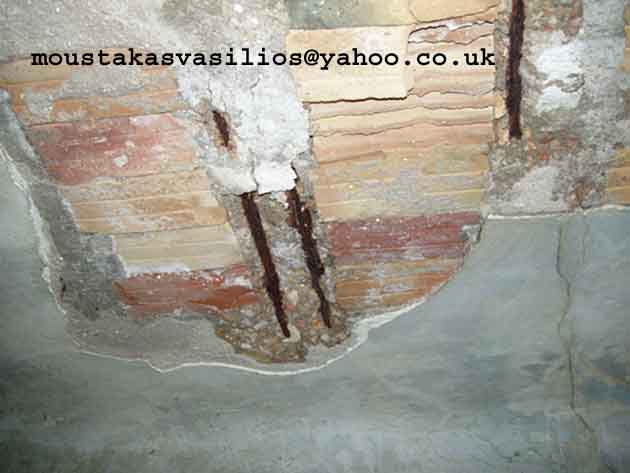

να και μια φωτογραφία που μοιάζει πολύ με αυτά που λέμε



φυσικά δεν είναι μια πλάκα zoellner αλλα εχει τις ιδιες βασικές αρχές



εκεί που δεν χρειάζεται σκυρόδεμα το αντικαθιστούμε με άλλο πιο φθηνό υλικό





είναι απο μια κατασκευή παλιότερων ετων, τότε που το σκυρόδεμα ήταν ακριβό υλικό. μιας και ήξεραν οτι στη κάτω πλευρά δεν αναπτύσονται θλιπτικές τάσεις αρα δεν χρειάζεται σκυρόδεμα στη θέση του βάζανε πιο φθηνα υλικά για την εποχή ( τούβλα ).



πρόταση προς mod. για το νοικοκύρεμα του φόρουμ μιας και υπάρχει και αλλο θέμα με το ίδιο αντικείμενο μήπως θα ήταν καλύτερο να ενωθούν τα θέματα αυτά.


Link to comment
Share on other sites

Με ποιο θέμα εννοείς; Μήπως το "Πλάκα Zoellner";

Το ένα έχει θέμα τη στατική επίλυση της Zoellner και το άλλο την κατασκευή της Zoellner.

Link to comment
Share on other sites

  • 9 months later...

Πλαστικοί τύποι ή φελιζόλ, ωραίο ερώτημα. Αλλά εξαρτάται από:

1. τι ποιότητα επιφάνειας θες να βγάλεις

2. τι κόστος έχει κάθε μέθοδος



Αν θες να βγάλεις λεία επιφάνεια, οπωσδήποτε πλαστικό ή μεταλλότυπο. Βγάζεις το "κουτάκι" από κάτω και είσαι έτοιμος, μη σου πω ότι βάφεις κιόλας (εμφανή).



Το φελιζόλ θέλει πολλή μανούρα για να το καθαρίσεις σωστά και καλά (μανούρα-->μεροκάματα συνήθως). Σωστά είπε κάποιος συνάδελφος ότι υπάρχει η τάση για την παραμονή του φελιζόλ στο διάκενο, αλλά είναι επικίνδυνο για πυρκαγιά. Επίσης είναι αντιαισθητικό, διότι κατά 90% θα σκάσει ο σοβάς και θα εμφανιστεί "φάντασμα" της διαδοκίδωσης σε όλη την πλάκα. Για τον ίδιο λόγο είπε ο/η ΕΥΑ για την λεπτή στρώση σκυροδέματος κάτω από τα φελιζόλ. Βάλε κοτετσόσυρμα ή υαλόπλεγμα στις ενώσεις με τις διαδοκίδες και δεν πρόκειται να σκάσει. Εξάλλου η μεταβολή της καμπτικής συμπεριφοράς της πλάκας εν συνόλω από μια τόσο ασθενώς οπλισμένη περιοχή σκυροδέματος είναι αμελητέα (εφελκυόμενη ζώνη στο άνοιγμα της πλάκας, ακριβώς στην περιοχή των διαδοκίδων).



Η στήριξη είναι απλή, πατέντες πολλές, η πιο συνηθισμένη με φουρκέτες, το λείο οπλισμό για το σφίξιμο των καλουπιών. Βάζεις 1-2 βεργες και τελειώνει η υπόθεση.



Προσωπικά προτιμώ την χρήση έτοιμων τύπων (καθαρή δουλειά), αλλά δεν ξέρω κατά πόσο συμφέρει οικονομικά για μικρής και μέσης κλίμακας οικοδομικά έργα.



Παρεμπιπτόντως, υπάρχουν και πλάκες Zoellner με περιορισμένου πλάτους κάτω πέλμα στη διαδοκίδα, το οποίο λειτουργεί ως διευκόλυνση για την τοποθέτηση περισσότερων οπλισμών, όταν το πλάτος του κορμού της διαδοκίδας οδηγεί σε σειρές διαμήκων οπλισμών.

Link to comment
Share on other sites

Τι διαστάσεων?



Και πάλι αν δεν με απατά η μνήμη μου ~50*50*22.



Πάντως σαφώς συμφωνώ για την υπεροχή του πλαστικότυπου έναντι του φελιζόλ για τις Zollner ακριβώς για τους λόγους που αναφέρονται παραπάνω.

Αρκεί βεβαια να είναι επιθυμητό το αισθητικό αποτέλεσμα της επιφάνειας που επιτυγχάνεται.
