spy1551 Δημοσιεύτηκε Ιούνιος 23 , 2009 Share Δημοσιεύτηκε Ιούνιος 23 , 2009 @Terry To έβαλα στα downloads http://www.michanikos.gr/downloads.php?do=file&id=649 http://ifile.it/yux0vfc H συγκεκριμένη εταιρεία δίνει και ένα πρόγραμμα διαστασιολόγησης τεγίδων.Θα το βάλω και αυτό στα downloads Link to comment Share on other sites More sharing options...
dimitrispsi Δημοσιεύτηκε Ιούνιος 24 , 2009 Share Δημοσιεύτηκε Ιούνιος 24 , 2009 Τελικά χρησιμοποιεί κανείς Fespa??? Link to comment Share on other sites More sharing options...
terry Δημοσιεύτηκε Ιούνιος 26 , 2009 Share Δημοσιεύτηκε Ιούνιος 26 , 2009 Ερωτηση... Σε μεταλλικο κτηριο υπαρχει η σκεψη να τοποθετηθουν τα πανελ της πλαγιοκαλυψης απο την εσωτερικη πλευρα (ο "σκελετος" θα φαινεται απο εξω)... Στην περιπτωση αυτη πως θα φορτιστουν οι μηκιδες?? Ο ανεμος πως θα κατανεμηθει?? Link to comment Share on other sites More sharing options...

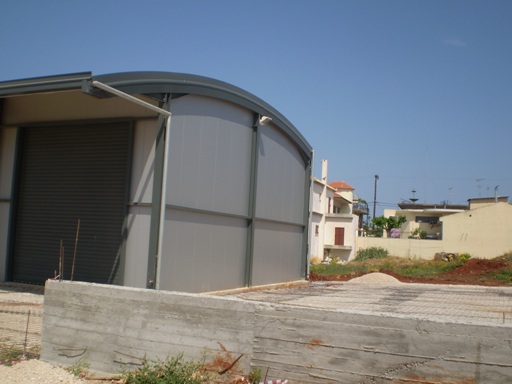

paktomenos Δημοσιεύτηκε Ιούνιος 26 , 2009 Share Δημοσιεύτηκε Ιούνιος 26 , 2009 Κάτι τέτοιο εννοείς, όπως στη φωτό φαντάζομαι (δεν είναι δικό μου). Το βλέπω πολύ τώρα τελευταία, ειδικά σε κατασκευές που πρέπει να πάρουν πιστοποίηση HACCP, και δεν πρέπει να εξέχουν εντός του κτιρίου τα δομικά μέλη για λόγους υγιεινής, θα το ανέβαζα για σχολιασμό, με πρόλαβες. Μάλλον πάνε και οι μηκίδες προς κατάργηση, αντέχει το πάνελ .... (Ειμαστε επίσης off topic αλλά ο mod είναι καλό παιδί, δεν θα μας μαλώσει -πιστεύω-). Link to comment Share on other sites More sharing options...
spy1551 Δημοσιεύτηκε Ιούνιος 26 , 2009 Share Δημοσιεύτηκε Ιούνιος 26 , 2009 Κατά τη γνώμη μου το ίδιο , εφόσον τα πάνελς συνδέονται στις μηκίδες οι οποίες με τη σειρά τους μεταφέρουν τα φορτία στα υποστυλώματα. Αυτό έχει συνήθως εφαρμογή σε κτίρια με ψυκτικούς θαλάμους , όπου εκεί τα πάνελς είναι 100 , 120 ή και 150 ανάλογα με τη ψύξη και βάζεις τα πάνελς εσωτερικά για να μην έχεις καμία απώλεια.Αυτά στέκονται και μόνα τους.Απλά μεταβίβασε όλα τα φορτία του ανέμου κατευθείαν στα υποστυλώματα. Αν π.χ. αντί για πάνελς με μηκίδες , είχες τοιχοποιία από οπτόπλινθους , πως θα το έλυνες; Link to comment Share on other sites More sharing options...
terry Δημοσιεύτηκε Ιούνιος 26 , 2009 Share Δημοσιεύτηκε Ιούνιος 26 , 2009 Αυτο ακριβως ελεγα πακτομενε..προκειται για κτηριο υγειονομικου ενδιαφεροντος..Και πρεπει εσωτερικα να εχει καποιες προδιαγραφες...και γω πιστευω οτι τα πανελ αντεχουν...αλλα πως θα μεταβιβασεις τα φορτια του ανεμου στα υποστυλωματα.....και πως θα ελεγξεις τη συνδεση των πανελ....εχεις ενα πανελ με αυτοδιατρητες βιδες στηριγμενο που το φυσαει ο ανεμος...Οι βιδες αυτες ειναι σε εφελκυσμο...και μηκιδα να βαλλεις στη μεση παλι το ιδιο συμβαινει...Αντι να εχεις δλδ την ανεμοπιεση να σπρωχνει, εχει την ανεμοπιεση να "τραβαει"... Για αρχιτεκτονικους λογους το προτιμω...Εχω μπλεξει κ με μερακλη πελατη και θα γινει κατι πολυ ομορφο και οχι ενα αντιαισθητικο μονοτονο μεταλλικο κτηριο....οποτε σε τετοια λυση θα παω... Link to comment Share on other sites More sharing options...
spy1551 Δημοσιεύτηκε Ιούνιος 26 , 2009 Share Δημοσιεύτηκε Ιούνιος 26 , 2009 @Terry Και εξωτερικά να είχες τα πάνελς , πάλι στην απέναντι πλευρά θα είχες υποπίεση. Και στις κάθετες.Σύμφωνα με DIN στην προσήνεμη έχεις συντελεστή 0,8 , στην υπήνεμη 0,5 και στις δύο κάθετες πλευρές 0,7. Άρα γιατί να μην αντέξουν οι βίδες.Αν δε βάλεις μηκίδες θα μεγαλώσει η απόσταση που στηρίζονται τα πάνελς. Link to comment Share on other sites More sharing options...
terry Δημοσιεύτηκε Ιούνιος 26 , 2009 Share Δημοσιεύτηκε Ιούνιος 26 , 2009 Σωστος....Αλλα στην προσηνεμη πλευρα θα εχεις συντελεστη 0.8 (αντι 0,5 ως υπηνεμη, στην περιπτωση που τα πανελ θα εμπαιναν απεξω....) Link to comment Share on other sites More sharing options...
paktomenos Δημοσιεύτηκε Ιούνιος 27 , 2009 Share Δημοσιεύτηκε Ιούνιος 27 , 2009 Δεν καταλαβαίνω γιατί να αλλάζει η κατανομή των πιέσεων αν βάλεις εσωτερικά τα πάνελ. Για μένα, τα μόνα που αλλάζουν, και θέλουν διερεύνηση, είναι η φέρουσα ικανότητα των πάνελ, και των συνδέσεων αυτών. Τα πάνελ της ΚΑΜΑΡΙΔΗΣ ΑΒΕΕ, για τα οποία έχω στοιχεία, για αμφιέριστη στήριξη και πάχος 80 mm, με πάχος ελάσματος 6 mm, για άνοιγμα 4,50 μ., έχουν μέγιστο επιβαλλόμενο φορτίο 137 daN/m2 (δλδ κιλά/μ2), ικανοποιώντας και τους ελέγχους λειτουργικότητας (L/200). Δεν ξέρω πόσους μηχανικούς ικανοποιεί αυτή η αντοχή, πάντως για τους κατασκευαστές, είναι "υπεραρκετή". Link to comment Share on other sites More sharing options...
terry Δημοσιεύτηκε Ιούνιος 27 , 2009 Share Δημοσιεύτηκε Ιούνιος 27 , 2009 Παχος ελασματος 6χιλ ή 0.6χιλ???? Link to comment Share on other sites More sharing options...
