Περί αυτού πρόκειται ; ΕΓΧΕΙΡΙΔΙΟ ΜΕΤΡΗΤΩΝ & ΜΕΤΡΗΤΙΚΩΝ ΔΙΑΤΑΞΕΩΝ.pdf

Είχε εκδοθεί παλιά μια σειρά βιβλίων της 4Μ με τίτλο "Μελέτες {κλιματισμού, θέρμανσης κ.λ.π.} Από την θεωρία στην επίλυση με Η/Υ" της εκδοτικής εταιρείας ΤΕΚΔΟΤΙΚΗ ΣΕΛΚΑ-4Μ. Τα περισσότερα μάλλον έχουν εξαντληθεί αλλά ψάξε και στις ακόλουθες διευθύνσεις : https://www.protoporia.gr/ekdoseis-tekdotikh-selka-4m-10854/?items_per_page=128&page=1 https://www.tekdotiki.gr/index.asp?p=katalog

Για τις συνήθεις Η/Μ μελέτες κτιριακών εγκαταστάσεων τα σχεδιαστικά των εταιρειών που προανέφερες είναι επαρκή έχουν δε το πρόσθετο πλεονέκτημα ότι αυτοματοποιείται η σχεδίαση μέσα από το υπολογιστικό μέρος τους. Για μεγαλύτερη όμως ευελιξία ή για ιδιαίτερες περιπτώσεις, η γνώση του Autodesk REVIT ή AutoCAD MEP (για κτιριακές εγκαταστάσεις) καθώς και άλλων παρόμοιων σχεδιαστικών όπως π.χ. του AutoCAD PLANT 3D (για εξοπλισμό-σωληνώσεις βιομηχανικών εγκαταστάσεων) είναι επιθυμητή αν όχι απαραίτητη.

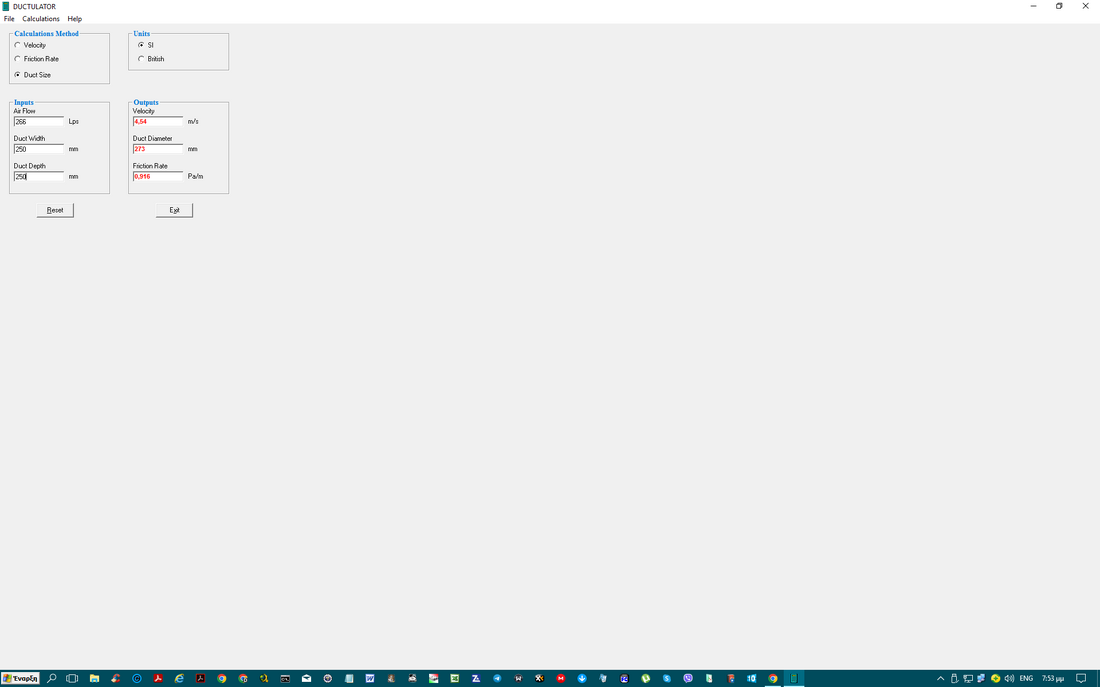

Εφαρμογή απλής διαστατολόγησης αεραγωγών (Εκτελείται απευθείας απο το αρχείο exe) DUCTULATOR.exe

Διόρθωση : h : ενθαλπία σε Kcal/Kg.h

Παροχή αέρα προσαγωγής (εξωτερικός+ανακυκλοφορία) : a. Vsa = RSH / 0.29*(trm-tsa) b. Vsa = RLH / 0.71*(wrm-wsa) c. Vsa = RTH / 1.2*(hrm-hsa) ΜΕΓΕΘΗ t : θερμοκρασία σε οC w : υγρασία σε gr/Kg ξ.α. h : ενθαλπία σε Kcal/Kg V : παροχή αέρα σε m3/h Θερμικά-Ψυκτικά φορτία σε Kcal/h RSH : Αισθητό θερμικό φορτίο χώρου RLH : Λανθάνον θερμικό φορτίο χώρου RTH : Ολικό θερμικό φορτίο χώρου ΔΕΙΚΤΕΣ rm : αέρας εσωτερικού χώρου sa : αέρας προσαγωγής

Βοηθητικός Πίνακας Συντελεστών Ετεροχρονισμού Ηλεκτρικών φορτίων Βοηθητικός Πίνακας Συντελεστών Ετεροχρονισμού.doc

Για Εμπορικές Αποθήκες-Κέντρα Αποθήκευσης & Διανομής βλέπε επίσης : - Πυροσβεστική διάταξη 6/2018 - Απόφαση αρ. 16410 Φ700.6/26-4-2018 (ΦΕΚ 1576Β/8-5-2018) - Παράρτημα IV της KYA Φ61/5542/72/17-1-2018 (ΦΕΚ 62Β/18-1-2018)

Τα προγράμματα της 4Μ, ίσως δε και τα περισσότερα ξένα είναι ανελαστικά ως προς την επιλογή διαφορετικών κατά περίπτωση μεθόδων υπολογισμού, δηλαδή στερούνται παραμετροποίησης. Ειδικά για τα προγράμματα της 4Μ θα πρέπει να ξέρεις ότι εξειδικευμένες απαιτήσεις καλύπτονται μόνο με έμμεσες μεθόδους όπως π.χ. η τροποποίηση κάποιων συντελεστών για συγκεκριμένο/ους χώρο/ους κ.λ.π. Στη συγκεκριμένη περίπτωση αφού δεν υπάρχει δυνατότητα επιλογής του τρόπου υπολογισμού των φορτίων αερισμού θα πρέπει να μηδενισθεί το ένα φορτίο για να μην προστίθεται στο άλλο. Το απόσπασμα οδηγιών που παρέθεσα άλλωστε είναι από το εγχειρίδιο της 4Μ. Όσον αφορά τα αποτελέσματα αυτά σχετίζονται με τις ενσωματωμένες ρουτίνες υπολογισμού και δεν είναι φυσικά γνωστή η διαδικασία εκτέλεσης των πράξεων. Ο αριθμός εναλλαγών αέρα λόγω φυσικού αερισμού νομίζω ότι θεωρείται ίσος με 0,5 εναλ./ωρα.

"Ο χρήστης μπορεί να επέμβει στον υπολογισμό καθώς του δίνεται η δυνατότητα να αλλάξει τις τιμές R (ή r), H και ZΓ ....... Aν κάποια από τις τιμές αυτές μηδενιστεί τότε οι απώλειες χαραμάδων μηδενίζονται, ενέργεια που θα πρέπει να γίνει όταν υπάρχει εξαναγκασμένος αερισμός (οπότε και υπερπίεση στο χώρο)"

"Η φωσφίνη μπορεί να αντιδράσει με ορισμένα μέταλλα και ιδιαίτερα με τον χαλκό, μπρούτζο, ασήμι και χρυσό προκαλώντας διάβρωση που αρχικά εμφανίζεται με μεταχρωματισμό του μετάλλου. Προφυλάξεις πρέπει να λαμβάνονται και για ορισμένους τύπους φωτοαντιγραφικού χαρτιού και μη εμφανισμένων φιλμ." https://www.apolimantikilg.gr/φωσφίνη/ "- Η φωσφίνη προσβάλει τα περισσότερα μέταλλα, γι' αυτό πριν από την εφαρμογή απομακρύνετε ή καλύψετε καλά μεταλλικά αντικείμενα και ιδιαίτερα χάλκινα και κράματα χαλκού. Δεν προσβάλει τον ανοξείδωτο χάλυβα." https://www.ellagret.gr/el/component/eshop/catalog/item/fitoprostateitika-proΪonta/3-ipokapnistika/19-aluminium-phosphide-57%-bb.html Απόσπασμα από το συνημμένο MSDS "10.5. Μη συμβατά υλικά Οξέα, νερό, μέταλλα όπως χρυσός, άργυρος, χαλκός, ορείχαλκος, και τα κράματά τους." PHOSTEC_SACHETS_(aluminium phosphide)_MSDS_v.2_18.02.15_GR.pdf

Το rapidshare.com έχει κλείσει εδώ και χρόνια

1. Για δοχεία πίεσης υποκείμενα σε εξωτερική πίεση εκτιμάται μια αρχική τιμή του πάχους και υπολογίζεται η οριακή τιμή της πίεσης κατάρρευσης Pr (EN 13445- μέρος 3-κεφ. 8.5.2.2 εξισώσεις 8.5.2-4 έως 8 ) Η εξωτερική πίεση (π.χ. ατμοσφαιρική σε περίπτωση κενού) πρέπει να ικανοποιεί την σχέση P < (Pr / Συντ.Ασφαλ.). Στην παρατήρηση επίσης της εξίσωσης 8.5.2-8 αναφέρεται ότι σε περίπτωση πολύ μικρής Pr πρέπει να αυξηθεί το εκτιμώμενο πάχος και να επαναληφθεί ο υπολογισμός. 2. Μια άλλη μέθοδος υπολογισμού της πίεσης λυγισμού (buckling pressure) στο συνημμένο αρχείο (κεφ. 3.3) Design rules for vacuum chambers-CERN.pdf

1. Ανοίγει με WinRAR 5.0 ή ανώτερο και με B1 Free Archiver. 2. Το παράρτημα Ο του EN 13445-3 περιλαμβάνει τους συντελεστές υπολογισμού οποιασδήποτε ιδιότητας των χαλύβων (π.χ μέτρου ελαστικότητας κ.λ.π.) με βάση την σχέση Ζ = c0+c1*Τ+...cn*Τ^n (συνάρτηση της θερμοκρασίας Τ σε οC) όχι όμως της αντοχής τους. Για θέματα επιλογής και αντοχής υλικού πρέπει να ανατρέξεις στο ΕΝ 13445-2 (Materials).

Ο υπολογισμός μπορεί να γίνει με βάση τους παρακάτω κανονισμούς & πρότυπα : 1. AD Merkblatt 2000 (Γερμανικός κανονισμός) 2. ΕΝ 13445-3 (Ευρωπαϊκό πρότυπο) 3. ASME Boiler and Pressure Vessel Code-section VIII (Αμερικανικός κανονισμός) Επίσης χρήσιμο είναι και το παρακάτω αρχείο : Σχεδιασμός και Υπολογισμός δοχείων πίεσης-EN 13445.part1.rar Σχεδιασμός και Υπολογισμός δοχείων πίεσης-EN 13445.part2.rar

Και μερικά ακόμη αρχεία των ABB, Schneider Electric κ.λ.π. (στα Αγγλικά) substation1.rar substation2.rar

Για την αδειοδότηση βιομηχανικής-βιοτεχνικής δραστηριότητα (Ν.3982/2011) απαιτείται, μεταξύ των άλλων και η υποβολή βεβαίωσης χρήσεων γης για το συγκεκριμένο αγροτεμάχιο που αφορά φυσικά την συνολική έκτασή του. Συνεπώς και σε περίπτωση μελλοντικής ανέγερσης κτιρίου προκύπτει θέμα ως προς την δυνατότητα χορήγησης, από την Πολεοδομία,θετικής βεβαίωσης χρήσεων γης εφόσον η νοητή γραμμή των 500 μ. τέμνει το γήπεδο εγκατάστασης της μονάδας.

Λογισμικό 20.995 $ μάλλον δύσκολο να το βρεις και να το μάθεις. Επειδή όμως έχω την εντύπωση ότι κάπου έχω δεi το manual εάν θέλεις πες μου να το ψάξω.

Τα παραπάνω προγράμματα αφορούν κατά κύριο λόγο την ειδικότητα του χημικού μηχανικού (σχεδιασμός – υπολογισμοί τεχνικής και οικονομικής φύσεως-προσομοίωση διεργασιών χημικών βιομηχανιών) με εξαίρεση μόνο τον σχεδιασμό εναλλακτών θερμότητας ( ASPEN-ONE E.D.R.) και ίσως δοχείων πίεσης (το τελευταίο το αναφέρω με ιδιαίτερη επιφύλαξη).
