mavroui

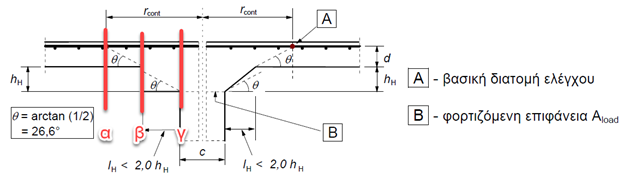

Συνάδελφοι Μηχανικοί καλησπέρα σας. Έχω δύο απορίες για τον έλεγχο διάτρησης του ΕΚ2 στην περίπτωση που υπάρχει διαπλάτυνση. 1η απορία: Με βάση το κεφάλαιο 6.4.3 του ΕΚ2 πρέπει να γίνουν δύο έλεγχοι. Ο πρώτος γίνεται στην περίμετρο του υποστυλώματος και ο δεύτερος γίνεται στην βασική περίμετρο ελέγχου (2d από την παρειά του υποστυλώματος). Ο πρώτος έλεγχος γίνεται έτσι ώστε η τάση λόγω διάτρησης στην παρειά του υποστυλώματος να μην ξεπεραστεί η τιμή VRd,max (που ουσιαστικά είναι η σχεδιαστική αντοχή του λοξού θλιπτήρα) ενώ ο δεύτερος έλεγχος γίνεται έτσι ώστε η τάση στην βασική περίμετρο ελέγχου να μην ξεπεράσει την τιμή vRd,c που είναι η σχεδιαστική αντοχή σε διάτρηση χωρίς οπλισμό. Στο 6.4.2 (8) λέει: «Σε πλάκες επί υποστυλωμάτων με διαπλάτυνση στην κεφαλή (κιονόκρανο) κυκλικής μορφής για την οποία lH < 2hH (βλέπε Σχήμα 6.17), ο έλεγχος των διατμητικών τάσεων λόγω διάτρησης σύμφωνα με την 6.4.3 απαιτείται μόνο στη διατομή ελέγχου εξωτερικά της διαπλάτυνσης του υποστυλώματος.» Δηλαδή παραλείπετε ο πρώτος έλεγχος για τον λοξό θλιπτήρα; Αυτό δεν μου φαίνεται λογικό. Πιο λογικό θα μου φαινόταν να πρέπει να ελεγχθεί η διάτρηση (vRd,c) στην διατομή α, και η αντοχή του λοξού θλιπτηρα (VRd,max) στις διατομές β και γ που φαίνονται πιο κάτω. Εσείς τι πιστεύετε; 2η απορία: Στην περίπτωση ορθογωνικών υποστυλωμάτων με ορθογωνικά κιονόκρανα ο ΕΚ2 λέει τα ακόλουθα «Σε πλάκες επί ορθογωνικών υποστυλωμάτων με ορθογωνικό κιονόκρανο για το οποίο lH <2,0hH (βλέπε Σχήμα 6.17) και συνολικές διαστάσεις l1 και l2 (l1 = c1 + 2lH1, l2 = c2 + 2lH2, l1 ≤ l2), η τιμή της rcont μπορεί να λαμβάνεται ως η μικρότερη από τις: rcont = 2d + 0,56 (l1l2)^0.5 και rcont = 2d + 0,69 I1» rcont είναι η απόσταση της περιμέτρου ελέγχου από το κέντρο του υποστυλώματος. Άρα η περίμετρος θα είναι κυκλική; Αν από την άλλη ο κανονισμός εννοεί ότι η περίμετρος ελέγχου θα είναι τετραγωνική με πλευρά τότε στην περίπτωση ορθογωνικού υποστυλώματος πάλι θα πρέπει να ελέγξω τετραγωνική περίμετρο; Ευχαριστώ
