Καλησπέρα,
Disclaimer: Δεν κατέχω καθόλου από καλοριφέρ και είναι το πρώτο μου ποστ.
Είμαι σε πολυκατοικία με αυτόνομη θέρμανση με 1 καυστήρα.
Ο μάγκας ο εργολάβος έχει βάλει το θερμοστάτη ελάσματος 30 πόντους πάνω από το 1ο σώμα.
Ο θερμοστάτης προφανώς τα έχει παίξει.
Για να μην ξηλώσω τον τοίχο περνώντας καλώδιο για να μεταφέρω τον θερμοστάτη σκεφτόμουν μια λύση με δέκτη/ πομπό .
Έχω βρει αυτόν έως τώρα με ένα επιπόλαιο ψάξιμο:
Siemens RDJ10RF στα 80€ , αν υπάρχει κάτι άλλο σε αυτήν την τιμή θα ήμουν ευγνόμων αν το αναφέρατε.
Λοιπόν στην υπάρχουσα εγκατάσταση ισχύουν τα παρακάτω:

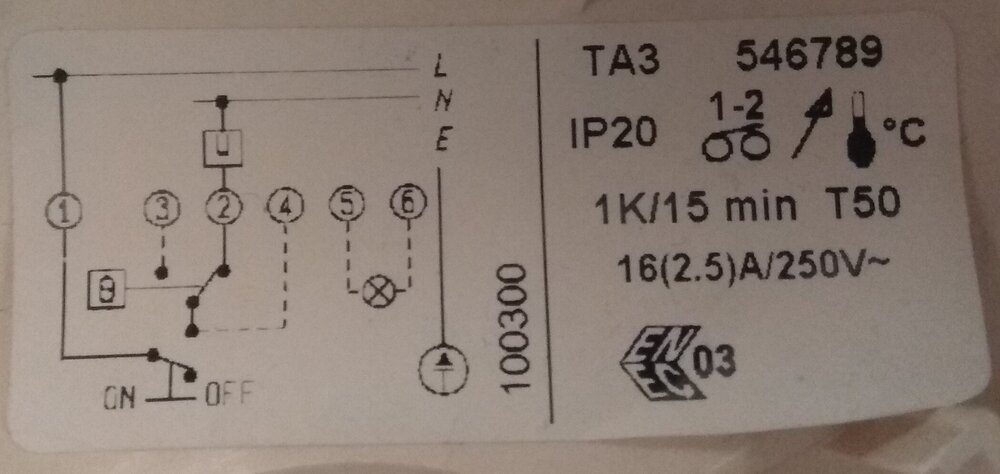

Καλωδίωση κατασκευαστή:

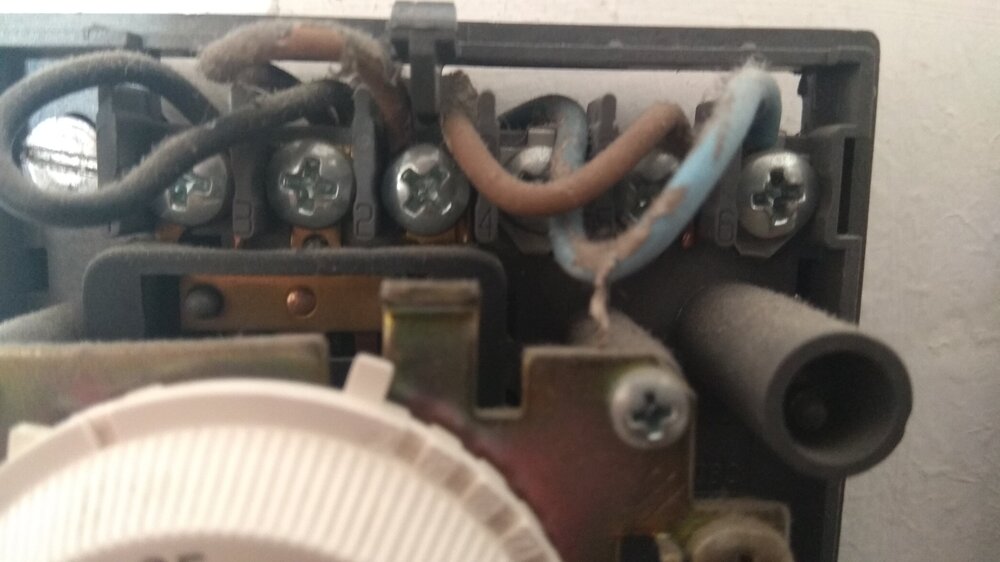

Καλωδίωση επί το πεδίο:
Αν δεν φαίνεται ξεκάθαρα οι κλέμες είναι όπως στο μάνουαλ: 1,3,2,4,5,6
Απ' ότι καταλαβαίνω φέρνει με μαύρο στο 1 την τροφοδοσία που την διακόπτει και ο Οn/off διακόπτης , με καφέ στο 2 επιστροφή στην βάνα αυτονομίας ή πίνακα (δεν έχω κοιτάξει κάτω ακόμα) , γεφυρώνει 2 με 5 για τροφοδοσία του λαμπτήρα και μπλε με 6 για το κύκλωμα του λαμπτήρα. Σωστά;
Αν καταλαβαίνω σωστά, παίρνουμε φάση στο 1 παρεμβάλλεται ο διακόπτης και σε σειρά το έλασμα μέχρτι το 2 εκεί παρεμβάλλεται παράλληλα η λάμπα και σε σειρά συνεχίζει στην βάνα/πίνακα, σωστά;

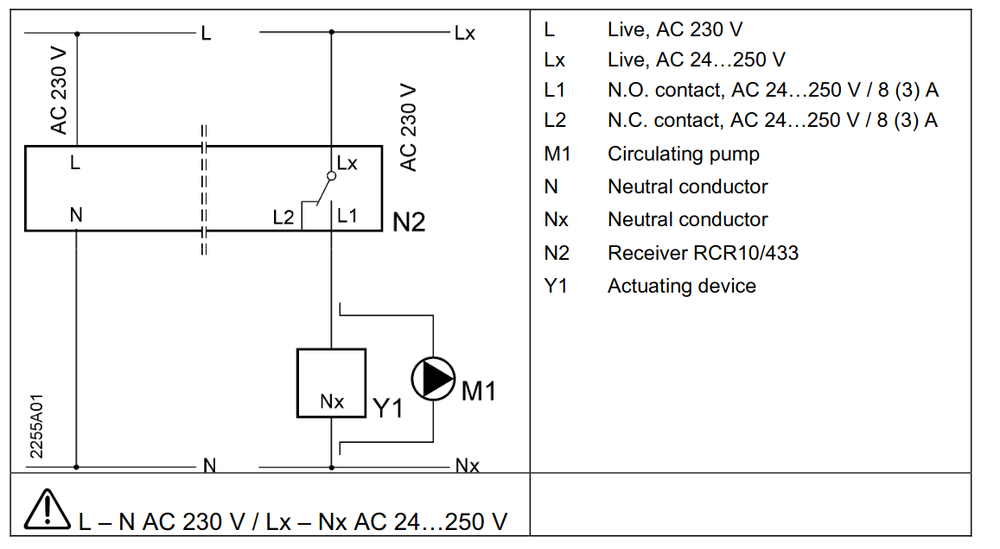

Έχοντας τον δέκτη του siemens με το παρακάτω διάγραμμα:
Θέλει ξεχωριστή τροφοδοσία για τον δέκτη και ξεχωριστή για το διακοπτικό; υπάρχει κάποιος συγκεκριμένος λόγος απομόνωσης των πεδίων αυτών;
Αν όχι, σκέφτομαι ότι πάει κάπως έτσι:
Φέρνω το μαύρο καλώδιο και δίνω τροφοδοσία στο L της συσκευής και γεφυρώνω με αυτό το Lx του διακόπτη, στην ανοιχτή επαφή L1 κουμπώνω το καφέ καλώδιο που πάει στην βάνα/πίνακα και με το μπλε συνδέεω το N της συσκευής;
Βίντεο:
RDJ10RF: Installing the RCR10/433 Receiver
Datasheet:
https://assets.new.siemens.com/siemens/assets/api/uuid:67672099-62eb-4b9a-bcf2-50b5c79355fd/version:1540475106/rdj100rf-datasheet.pdf
Manual:
https://www.downloads.siemens.com/download-center/Download.aspx?pos=download&fct=getasset&id1=A6V11239543
