Found 2 results

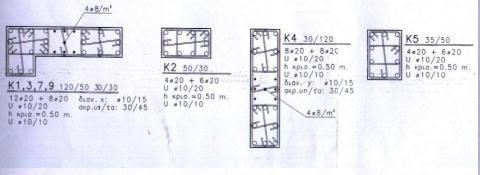

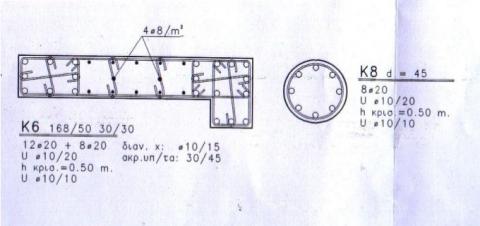

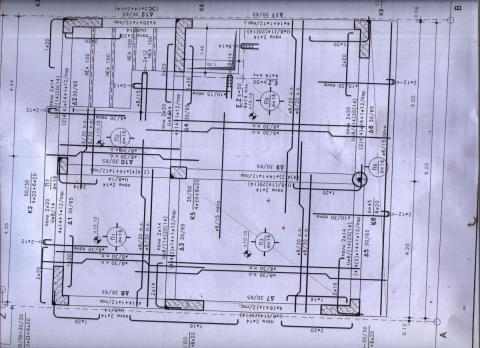

  1. Συνάδελφοι γειά σας. Γενικά δεδομένα: Υπόγειο-ισόγειο-α όροφος -β όροφος με ΝΕΑΚ κατασκευασμένοι το 2000. Γενικά πολύ καλός ξυλότυπος από τον προηγούμενο συνάδελφο , ο οποίος έχει κάνει και πρόβλεψη δύο ορόφων. Κάτοψη 9,0*9,50 με 9 υποστυλώματα (τρεις τριάδες) , τα 6 περιμετρικά είναι τοιχία περίπου 30/120 με 20Φ20 και τα άλλα 3 μεσαίες στα πλαίσια κολώνες 30/50 35/55 με 10 Φ20 και μία στρογγυλή Φ45 με 8 Φ20. Μανδύες παντού Φ10/100. Μπετό C16/20. Διάταξη υποστυλωμάτων πολύ σωστή και βολική. Με λίγα λόγια θεωρώ ότι είναι μία από τις πολύ καλές περιπτώσεις για προσθήκη. Προσθήκη δύο ορόφων με ΗΕΒ220 για κολώνες , δοκάρια δεν ξέρω ακόμα και πλάκες μπετό σε τραπεζοειδή λαμαρίνα και οι δύο στάθμες. Κάποια πρώτα θέματα: 1. ΑΝΑΜΟΝΕΣ χρήση ή όχι και πως. Οι αναμονές είναι σε άριστη κατάσταση Φ20. Το θεωρώ λοιπόν λάθος να τις αγνοήσω και να πάω για χημικά αγκύρια τα οποία εκτός των άλλων βγάζουν πάρα πολλούς περιορισμούς σε σχέση με τις αποστάσεις από τα πλευρικά όρια κλπ δημιουργώντας προβλήματα. Σε πρώτη φάση λοιπόν θα λυθεί με τις αναμονές και θα φανεί αν αντέχουν αυτές. Αν αντέχουν έχει καλώς. Αλλιώς μπορεί να προσθέσω χημικά αγκύρια πιο κεντρικά στην κολώνα μακριά από της παρειές του κάτω υποστυλώματος μήπως έτσι αντέχει η πάκτωση. Αν αντέχουν οι αναμονές ξεκινάνε τα ερωτήματα. Να τους περάσω σπείρωμα με μηχάνημα ή να τις ηλεκτροκολήσω? Πόσο ακριβό είναι να περάσεις σπείρες σε αναμονή Φ20? Κατασκευαστικά είναι εφικτό να αλφαδιαστεί το υποστύλωμα χωρίς την χρήση σπειρώματος? Είναι αποδεκτό να περάσω την βάση του στύλου και να ηλεκτροκολήσω τις αναμονές από την πάνω μεριά? Στο βιβλίο σχεδιασμός έργων από χάλυβα λέει ότι είναι αποδεκτό από τους κανονισμούς αλλά δεν συνίσταται. Αν μόλις περάσω την κολώνα λυγίσω τις αναμονές 90 μοίρες και τις ηλεκτροκολήσω στο πάνω μέρος του ελασμάτων , πετυχαίνοντας μέγιστη αγκύρωση, θα μειώσω τοπικά τις αντοχές του Φ20 σε βαθμό μη αποδεκτό? Μπορώ να κάνω αυτό?: Να ηλεκτοκολήσω μία μικρή λωρίδα ελάσματος πάχους 2-3 εκ. πάνω στο έλασμα της βάσης και να λυγίσω και να ηλεκτροκολήσω από πάνω το Φ20 και περιμετρικά της οπής και κατα μήκος του λυγισμένου σιδήρου , το οποίο θα λυγίσει 3 εκ πιο πάνω , οπότε έτσι δεν τραυματίζω και το Φ20 κοντά στο σημείο της οπής. Όλο αυτό φαντάζομαι με κάποιες σφήνες για αλφάδιασμα ανάμεσα στο μπετό και το έλασμα της βάσης και γέμισμα με emaco. Αν είναι τεχνικά αδύνατο να γίνει αποδεκτό αλφάδιασμα χωρίς σπείρες και αν είναι πολύ ακριβό να ανοίξεις σπείρωμα στις αναμονές τότε έχω σκεφτεί κάποια πράγματα , θα τα πω αν χρειαστεί. 2. Τοπικός Έλεγχος του κόμβου του μπετονένιου υποστυλώματος που θα αναλάβει το μεταλλικό υποστύλωμα. Τι έλεγχο κάνω , πέραν της κάμψης , διάτμισης? Υπάρχει έλεγχος διάρρηξης κόμβου ή κάτι ανάλογο? Μου προτάθηκε να χρησιμοποιήσουμε πρόσθετα διατμιτικά στοιχεία στις εδράσεις με χρήση καρότου. Το σκεπτικό είναι ότι είναι καλύτερο να αναλαμβάνουν τα αγκύρια κυρίως μόνο εφελκυστικές δυνάμειςκαι όχι διατμητικές. Έχει κανείς εκτίμηση κόστους αυτών των στοιχείων? Μήπως είναι υπερβολικό σε αυτό το μέγεθος κατασκευής? Η διατμιτική δύναμη που βγάζει η ανάλυση στον πόδα είναι 74 ΚΝ το μέγιστο. Ένα Φ20 αρκεί και περισσεύει να αναλάβει άνετα την διάτμιση και εγώ έχω 8 Φ20. Ποια η γνώμη σας. Στην περίπτωση που κατασκευάσω σπείρωμα στις αναμονές , χρειάζομαι και δεύτερη μεταλλική πλάκα έδρασης εκτός από αυτήν της βάσης του υποστυλώματος? Ή απλά βιδώνονται τα πρώτα παξιμάδια , τοποθετείται το υποστύλωμα , αλφαδιάζεται από τα κάτω παξιμάδια , στην συνέχεια βιδώνονται τα πάνω και γέμισμα με emaco? Ευχαριστώ όποιον έχει το χρόνο να απαντήσει. Επισυνάπτω τμήματα του υπάρχοντος ξυλοτύπου.
  2. Φίλος σε υπάρχουσα εξοχική κατοικία τοποθέτησε (κατόπιν στατικής μελέτης) περιμετρική μεταλλική κατασκευή τύπου βιομηχανικής αποθήκης (ΒΛ. ΦΩΤΟ 1). Η τοιχοποιία (κλείνοντας μέρος της βεράντας) έγινε με ογκότουβλο 25x14x32 (25cm πάχος τοιχοποιίας) μέχρι περίπου το ύψος των 3,67m (τελικό σινάζ) όπου θα γεμίσει με διογκωμένη πολυουρεθάνη μέχρι το υπάρχον μεταλλικό δοκάρι στα 3,70m (ΒΛ. ΦΩΤΟ 2). Μεταξύ υποστυλωμάτων και εξωτερικής τοιχοποιίας θα μπει φελιζόλ και διογκωμένη πολυουρεθάνη. ΔΕΝ θα υπάρξει πλάκα ορόφου στην παρούσα φάση. 1. Τα τρία (3) σινάζ ύψους 7-10cm περιέχουν 3x10mm σίδερα, 1.1. Τα τρία (3) σινάζ (κατα μήκος των 25cm πάχους τοιχοποιίας) είναι αρκετά για το ύψος των 3,70m (ΒΛ. ΦΩΤΟ 3)...??? 1.2. Το γεγονός ότι τα σίδερα έχουν τοποθετηθεί σχετικά χαμηλά εντός του σινάζ επηρεάζει την αντοχή του σινάζ (ΒΛ. ΦΩΤΟ 4Α & 4Β)...??? 1.3. Στις γωνίες κάποια σίδερα έχουν γυρίσει και έχουν μπει σε συνέχεια στο μετά γωνία σινάζ και σε κάποιες άλλες γωνίες τα σίδερα ΔΕΝ συνεχίζουν αλλά θα ιματιστούν με της άλλης πλευράς, στατικά είναι σωστό (ΒΛ. ΦΩΤΟ 5Α & 5Β) ...??? 2. Όπως ήδη φαίνεται δεν έχουν κατασκευαστεί οι εσωτερικοί τοίχοι διαρρύθμισης χώρων (Διπλό τούβλο 9x12x19) και κατ' επέκταση δεν θα υπάρχει συνεχόμενο σινάζ με την εξωτερική τοιχοποιία, 2.1. Επηρεάζεαι η στατικότητα του συνολικού συστήματος τοιχοποιίας ...??? 2.2. Ποιος είναι ο ενδεδειγμένος τρόπος σύνδεσης μεταξύ εξωτερικής και εσωτερικής τοιχοποίας στην παρούσα κατάσταση...??? 3. Υπάρχουν κάποιες άλλες χρήσιμες συμβουλές...???
×
×
