Μεταλλική συνδεση

[georok1]

γεια σας συναδερφοι,μια ερώτηση έχω να κάνω σχετικά με σχεδίαση μεταλλικής κατασκευής στο Autocad structural detailing.



Για να φτιάξω την σύνδεση του χιαστού με την κολώνα, το έκανα πρώτα στο 2D AUtocad και μετά το πέρασα σαν xref στο structural.

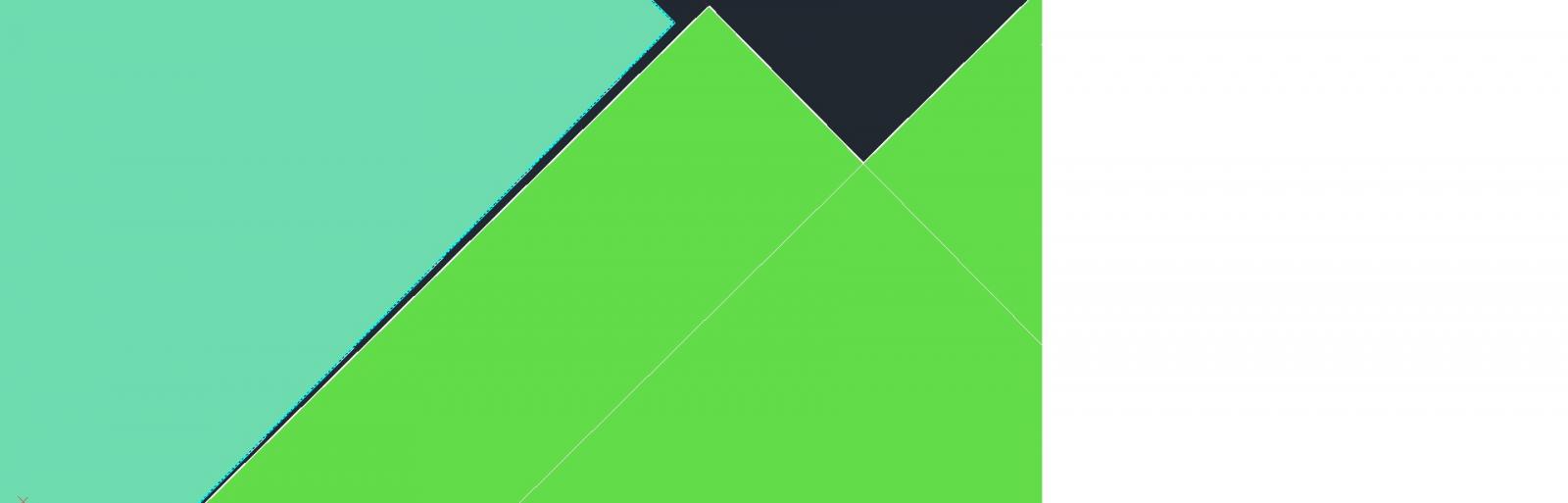

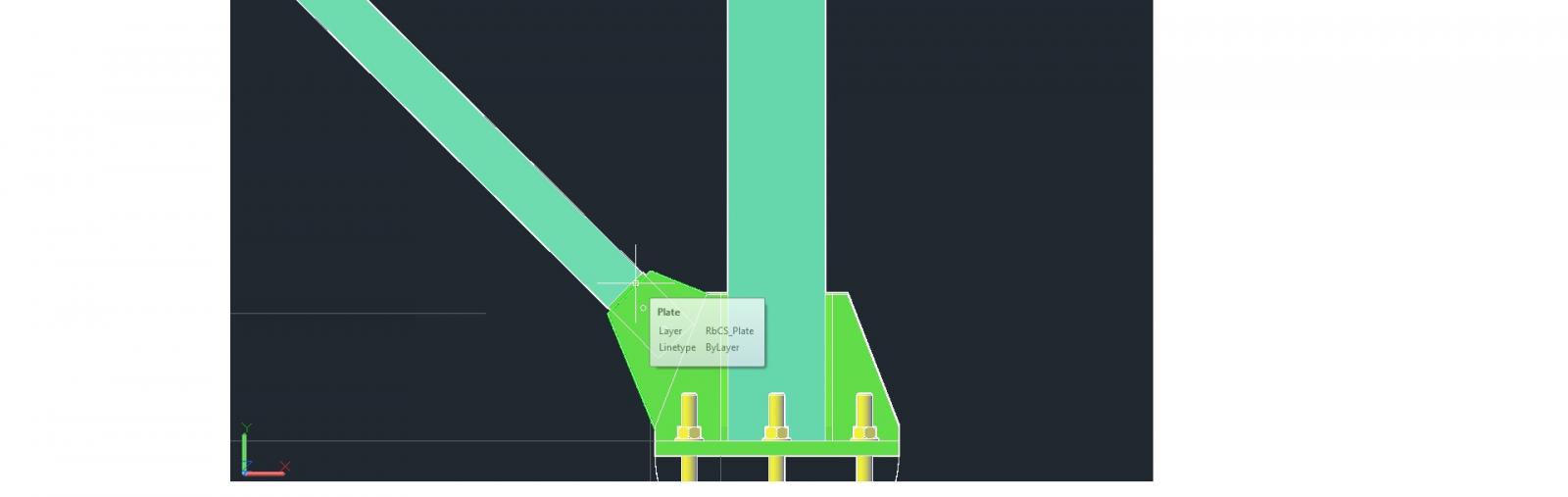

Όλα καά και όλα ωραία μεχρι που παρατήρησα το εξής που δείχνω και στις εικόνες: Ο χιαστός παρουσιάζει ένα σφάλμα της τάξης του 1-2 χιλιοστών και δεν "κάθεται" καλά στην λαπάτσα που συνδέει την λαπάτσα της κολώνας με τον χιαστό.



-Ξέρει κανέις που μπορέι να έχω κάνει λάθος, καθώς έχω ελέγξει πολλές φορές το 2D αρχέιο κ μου βγαίνει σωστό.

- Σκέπτομαι μήπως υπάρχει πρόβλημα με την κάρτα γραφικών μου , καθώς είναι χαμηλής ανάλυσης. Είναι σωστή η σκέψη αυτή?

Edited July 5, 2012 at 09:25 πμ by georok1

[gvarth]

Καλημέρα.



Καλώς μας ήρθες .



Κατά την 2D σχεδίαση , μοιάζει να μην χρησιμοποιήθηκε OSNAP ώστε να έχεις ακριβή σύμπτωση . Λογικά , όταν θα μπεις στο 2D μοντέλλο , μετά από zoom , θα το διαπιστώσεις και εκεί το πρόβλημα . Το εργαλείο OSNAP to ENDPOINT ίσως βοηθήσει.

Edited July 5, 2012 at 09:36 πμ by gvarth

[georok1]

Ευχαριστώ για την απάντηση,



προφανώς και έχω δουλέψει πάνω σε osnap και στο 2D και στο 3D. Και το εχω σχεδιασει από την αρχή 3 φορές,αλλά πάλι βγαίνει το σφάλμα.
