Νεος Φοιτητης

[Akamaths]

Καλήσπερα νεος και φοιτητης εδω

Θα ηθελα βοηθεια σε μερικες ασκησεις μπορει σε καποιους να φανουν ευκολες σε αλλους μπορει δυσκολες δεν ξερω

αλλα εγω δεν βγαζω ακρη και τελευταια ευκαιρια εχω με καποιον απο εδω μεσα

Αν καποιος εχει ελευθερο χρονο και μπορει να ριξει μια ματια ας κανει εναν κοπο



Ευχαριστω πολυ Πετρος

[dimamp]

Παλήκαρε καλησπέρα



δεν νομίζεις ότι πρέπει να τα λύσεις μόνος σου ; Το να στα λύσει κάποιος από δω τί θα σου αποφέρει;

[Akamaths]

Αδερφε εχεις απολυτο δικιο οτι και να πεις αλλα αν σουπω πως δεν βγαζω ακρη θα με πιστεψεις

[georgegaleos]

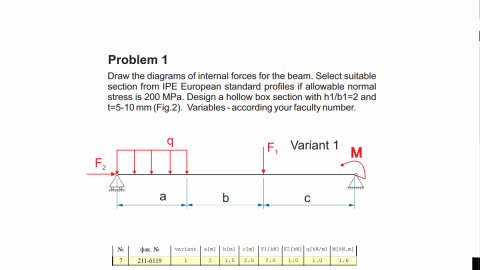

Για το 1ο:

Ξεκίνησε με το να ικανοποιήσεις τις βασικές συνθήκες:

(για να είναι ισοστατικός ο φορέας ... να μην  πηγαίνει πέρα-δώθε, πάνω-κάτω ή κάνει κύκλους !!!!)



1) Άθροισμα των δυνάμεων κατά χ-χ να είναι μηδέν: ΣFx = 0: .....

2) Άθροισμα των ροπών στις στηρίξεις να είναι μηδέν δηλαδή,

α) ΣMA = 0: .....

β) ΣMB = 0: ....



... θα λύσεις το σύστημα εξισώσεων ....

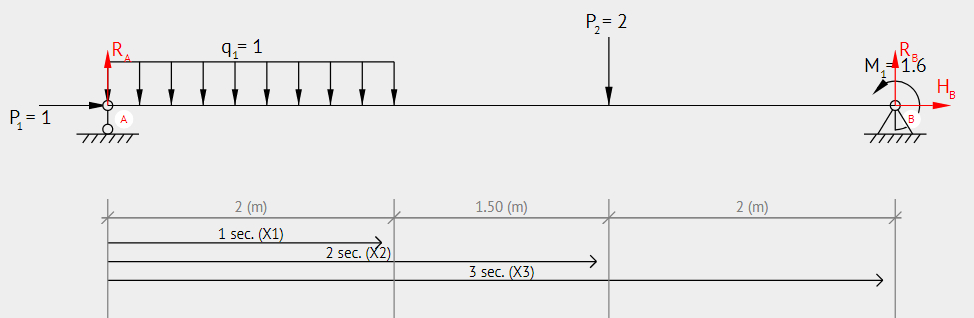

.... θα υπολογίσεις τις αντιδράσεις στα σημεία στήριξης ..... (αυτές είναι τα κόκκινα στο σχήμα !!!)



....και θα πρέπει το άθροισμα των δυνάμεων κατά y-y να είναι μηδέν: ΣFy = 0: ....



Μετά θα έχεις και όλα τα δεδομένα για να κάνεις τα διαγράμματα Μ, Q, N στα επιμέρους τμήματα της δοκού.



και τα υπόλοιπα για τα άλλα που σου ζητάει ... επιλογή του IPE κλπ κλπ

Edited Οκτώβριος 21 , 2017 by georgegaleos

[Akamaths]

ωραιος ευχαριστω φιλος ξεκιναω ειδη

[georgegaleos]

Σε γενικές γραμμές ακολουθείς τα παρακάτω:
Υποθετικά λοιπόν έστω ότι έχουμε την αμφιέρειστη δοκό στο σχήμα

Βήμα 1. Αναγνωρίζεις τις στηρίξεις του σώματος.
Στο παράδειγμα του σχήματος οι στηρίξεις είναι η άρθρωση στο Α και η κύλιση στο Γ

Βήμα 2. Ξανασχεδιάζεις την δοκό, χωρίς τις στηρίξεις και τοποθετείς στη θέση τους τις (ακόμη άγνωστες) δυνάμεις που ασκεί η κάθε στήριξη στο σώμα. Δίνεις ονόματα σ' αυτές τις άγνωστες δυνάμεις στήριξης. Το σχήμα που παίρνουμε με τον τρόπο αυτό είναι το λεγόμενο Διάγραμμα Ελευθέρου Σώματος (ΔΕΣ).

Βήμα 3α. Διαλέγεις ένα σημείο γύρω από το οποίο θα υπολογίσεις τις ροπές. (Μπορείς να διαλέξεις όποιο σημείο θέλεις, αλλά βολεύει να διαλέγεις ένα σημείο από το οποίο περνούν δύο άγνωστες δυνάμεις).
Έστω ότι το σημείο που διαλέγεις ονομάζεται Α.

Βήμα 3β. Σχηματίζεις την εξίσωση μηδενισμού των ροπών γύρω από το σημείο Α που διάλεξες στο βήμα 3α:
Εξίσωση ΣΜΑ=0
(Στο παράδειγμα F*3,00m – Γy * 10,00m = 0 (1) )
Λύνεις την εξίσωση και βρίσκεις μία άγνωστη δύναμη.
............ Γy = F * 3,00/10,00 = ... = τόσα N )

Βήμα 4. Σχηματίζεις επίσης τις εξισώσεις μηδενισμού των δυνάμεων: ΣFx=0 & ΣFy=0
Λύνεις τις εξισώσεις και βρίσκεις τις άλλες δύο άγνωστες δυνάμεις.
ΣFx=0 => Ax = 0
ΣFy=0 => Ay + Γy – F = 0 =>
=> Ay = F – Γy = ...... = τόσα Ν

Να μελετάς και όχι να διαβάζεις και ... θα σου φαίνονται όλο και πιο βατά αυτά που κερδίζεις ... αυτα πιυ σου φαινονται τωρα ασχετα ... αργοτερα θα καταλάβεις που χρησιμευουν ... π.χ. στο να διαστασιολογησεις ενα μπαλκονι ετσι ωστε να παραμεινει μπαλκονι και οχι να βρεθει στο πεζοδρομιο ....
Κήρυγμα τελος :-) ...καλή συνέχεια Πέτρο.



edit:

Σου θυμιζουν κατι ?
Φυσικη Λυκειου!! Ισορροπία στερεου σωματος.

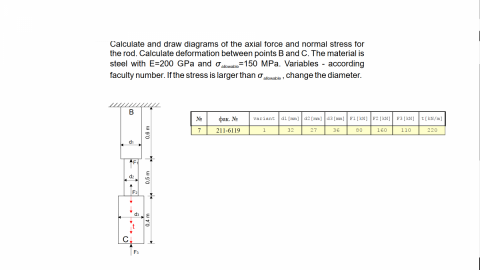

Παρόμοια και η 2η ασκηση αν κατανοησεις την 1η.
Μην σε αγχωνουν τα σχηματα.

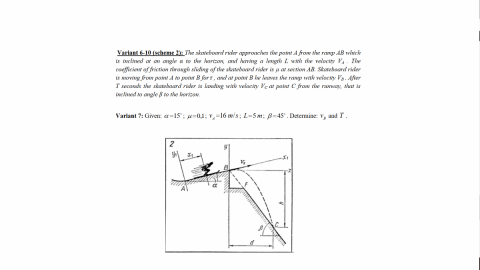

Η 3η άσκηση .... "σύνθετη κίνηση" .... "ευθύγραμμη ομαλή επιβραδυνομενη κίνηση ... τριβή" & "εξίσωση βολής"... "πλάγια βολή από ύψος"... "δηλ. υπό γωνία"... ..."χωρίς αντίσταση αέρα" ... "βεληνεκές" ... και σου ζητάει την ταχύτητα που αφήνει την ράμπα (στο τέλος δηλαδή της επιβραδυνόμενης κίνησης) και μετά από πόσο χρόνο θα τσακιστεί στο χιόνι και θα γίνει χιονόμπαλα .... (από την βολή που "έπαθε" !! ο σκιέρ)

Αντιμετώπισέ το ως δύο διαφορετικές ασκήσεις μια άσκηση για την επιβραδυνόμενη (όπου θα βρέις την ταχύτητα ξεκολλήματος!!!)  και μια για τη βολή (για να βρεις μετά από πόσο χρόνο ο σκιέρ θα γίνει ένα με την φύση!!!)... χρησιμοποίηση σε κάθε επιμέρους άσκηση το διαφορετικό σύστημα ΧΥ που σου δίνει για να αναλύσεις τις δυνάμεις ... στην κάθε επιμέρους άσκησης ... εφάρμοσε τους τύπους για την επιβραδυνόμενη (στην πρώτη επιμέρους άσκηση) και για την βολή (στην δέυτερη επιμέρους άσκηση) ...

Ασκηση Φυσικής Λυκείου και αυτή.

Edited Οκτώβριος 22 , 2017 by georgegaleos

[Akamaths]

Φιλε George ευχαριστω πολυ και παλι η βοηθεια σου ηταν πολυτιμη

να σε καλα
