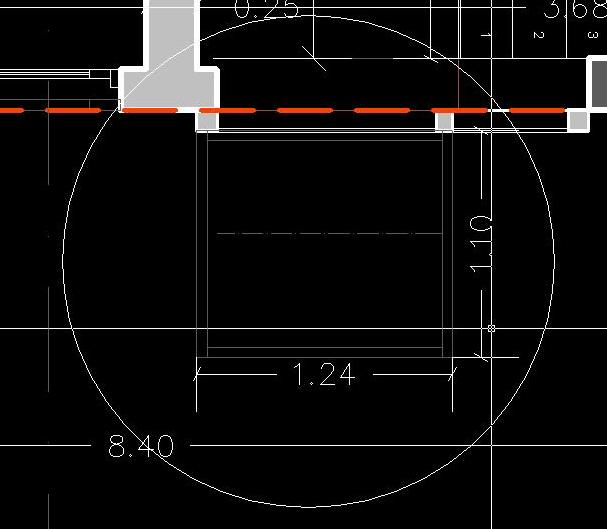

deskar Δημοσιεύτηκε Οκτώβριος 20 , 2009 Share Δημοσιεύτηκε Οκτώβριος 20 , 2009 Καλημέρα σας συνάδελφοι!Ασχολούμαι κατα κύριο λόγο με κατασκευές μπετόν και από μεταλλικά δεν έχω ιδέα...Στη πολεοδομία τις προάλλες που πέρασα στατικό έλεγχο μου ζητήσαν για ένα μεταλλικό στέγαστρο στην είσοδο του κτιριου διαστάσεων 1,10χ1,24 να το υπολογίσω..Δεν έχω ιδέα τι να κάνω και απο που να ξεκινήσω.Οποιαδήποτε συμβουλή σας θα ήταν πολύτιμη..Σας ευχαριστώ. Υ.Σ. επισυνάπτω και την κάτοψη του στέγαστροου. Link to comment Share on other sites More sharing options...
dratsiox Δημοσιεύτηκε Οκτώβριος 20 , 2009 Share Δημοσιεύτηκε Οκτώβριος 20 , 2009 Θα έλεγα ότι οι λύσεις είναι τρεις: 1.Τα δοκάρια με μήκος 1,1μ να γίνουν πρόβολοι και να πακτωθούν με αγκύρια στα υποστυλώματα. 2.Οι δοκοί στηρίζονται αρθρωτά με αγκύρια στα υποστυλώματα και έχουν ένα ελκυστήρα π.χ. ένα καλώδιο, ο οποίος τις συγκρατεί στο άκρο τους. 3.Οι δοκοί στηρίζονται αρθρωτά με αγκύρια στα υποστυλώματα και έχουν έναν θλιπτήρα π.χ. μια κοιλοδοκό, ο οποίος τις συγκρατεί στο άκρο τους. Link to comment Share on other sites More sharing options...
deskar Δημοσιεύτηκε Οκτώβριος 20 , 2009 Συγγραφέας Share Δημοσιεύτηκε Οκτώβριος 20 , 2009 διατομές όμως,φορτίσεις κτλ πως θα τα υπολογίσω?((( Link to comment Share on other sites More sharing options...
sundance Δημοσιεύτηκε Οκτώβριος 20 , 2009 Share Δημοσιεύτηκε Οκτώβριος 20 , 2009 δεν χρειαζεται υπολογισμος. μονο μια προχειρη εκτιμηση του εφελκυσμου στον ελκυστηρα (αυτη ειναι η καλυτερη λυση κατ εμε) με φορτιο χιονι. Link to comment Share on other sites More sharing options...
rigid_joint Δημοσιεύτηκε Οκτώβριος 20 , 2009 Share Δημοσιεύτηκε Οκτώβριος 20 , 2009 σε λίγο θα διαστασιολογούμε και τα πλακάκια που πατάμε Link to comment Share on other sites More sharing options...
deskar Δημοσιεύτηκε Οκτώβριος 20 , 2009 Συγγραφέας Share Δημοσιεύτηκε Οκτώβριος 20 , 2009 ο στατικός της πολεοδομίας μου ζήτησε να το υπολογίσω γιατί δέχεται φορτίο ανεμοπίεσης (το στέγαστρο είναι στην οροφή του ισογείου).Τι να κάνω? Link to comment Share on other sites More sharing options...
dratsiox Δημοσιεύτηκε Οκτώβριος 20 , 2009 Share Δημοσιεύτηκε Οκτώβριος 20 , 2009 Φορτίσεις από EC1. Μοιράζονται τα φορτία εκατέρωθεν. Αν εφαρμόσεις τη λύση 3 χρειάζεται ένας έλεγχος σε κάμψη και στρεπτοκαμπτικό λυγισμό για τη δοκό, και ένας έλεγχος λυγισμού για το θλιπτήρα.Χρησιμοποιείς τον EC3. Το μοντέλο μπορεί να το λύσεις και με το χέρι. Και τους δυο κανονισμούς εδώ Βοηθητικό προγραμματάκι για τους ελέγχους εδώ Link to comment Share on other sites More sharing options...
sundance Δημοσιεύτηκε Οκτώβριος 20 , 2009 Share Δημοσιεύτηκε Οκτώβριος 20 , 2009 @rigid_joint χαχαχαχαχαχαχαχα ο στατικος της πολεοδομιας ειναι υπερβολικος... δειξτου εναν ελεγχο σε εφελκυσμο του ελκυστηρα και εισαι ενταξει.5 σειρες δλδ. Link to comment Share on other sites More sharing options...
deskar Δημοσιεύτηκε Οκτώβριος 20 , 2009 Συγγραφέας Share Δημοσιεύτηκε Οκτώβριος 20 , 2009 παιδιά σας στέλνω και το πως θέλει να είναι ο αρχιτεκτονας,μου το στειλε πριν λίγο. Link to comment Share on other sites More sharing options...
sundance Δημοσιεύτηκε Οκτώβριος 20 , 2009 Share Δημοσιεύτηκε Οκτώβριος 20 , 2009 οποτε αν θες να εισαι τυπικος κανε αυτα που σου ειπε ο dratsiox. Link to comment Share on other sites More sharing options...
