Καλημέρα σε όλους,
γνωρίζω πως το συγκεκριμένο θέμα έχει ερωτηθεί σε παρα πολλές μορφές αλλά δυστυχώς δεν έχω βρει κάτι που να ταιριάζει στο δικό μου πρόβλημα. Να σημειώσω πως ως ηλεκτρολόγος μηχανικός (προγραμματιστής μεν..) έχω μια ιδέα τι μου γίνεται. Να φέρω ηλεκτρολόγο εδώ είναι δύσκολο αλλά θα γίνει αν δεν βγάλω άκρη μόνος μου.

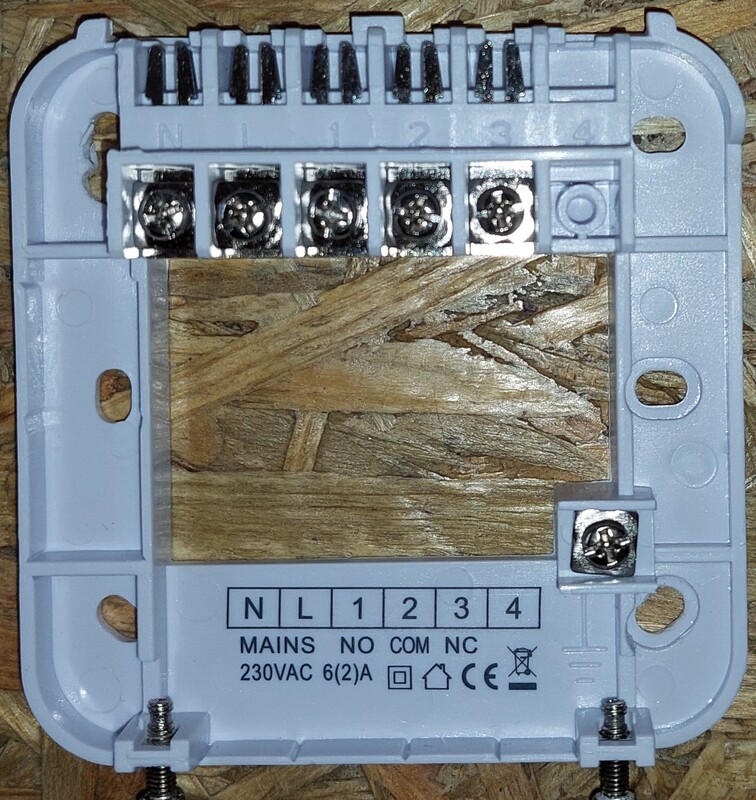

Για να μπω στο θέμα, θέλω να αντικαταστήσω αναλογικό θερμοστάτη με ασύρματο ψηφιακό, για καυστήρα πετρελαίου σε παλιά μονοκατοικοία (άσχετος από καυστήρες οπότε δε ξέρω κάτι περισσότερο). Έχω λοιπόν τρια καλώδια, καφέ (φάση), μπλε (ουδέτερος θαρρώ) και κιτρινοπράσινο που λογικά είναι η επιστροφή. Στον καινούριο θερμοστάτη που πήρα έχω τις εξής υποδοχές: Ν, L, 1(NO), 2(COM), 3(NC), όπως φαίνεται και στη φωτό. Συνδέοντας το καφέ καλώδιο στο L, το μπλέ στο Ν και το κιτρινοπράσινο σε ένα από τα ΝΟ, NC, COM δεν παίρνει μπρός ο καυστήρας. Υποθέτω πως απαιτείται τάση και στο ρελέ (με γέφυρα L-COM ισως και σύνδεση της επιστροφής στο NO;). Πριν προβώ σε μια τέτοια σύνδεση όμως ήθελα τα φώτα σας σε περίπτωση που λέω κάτι λάθος.

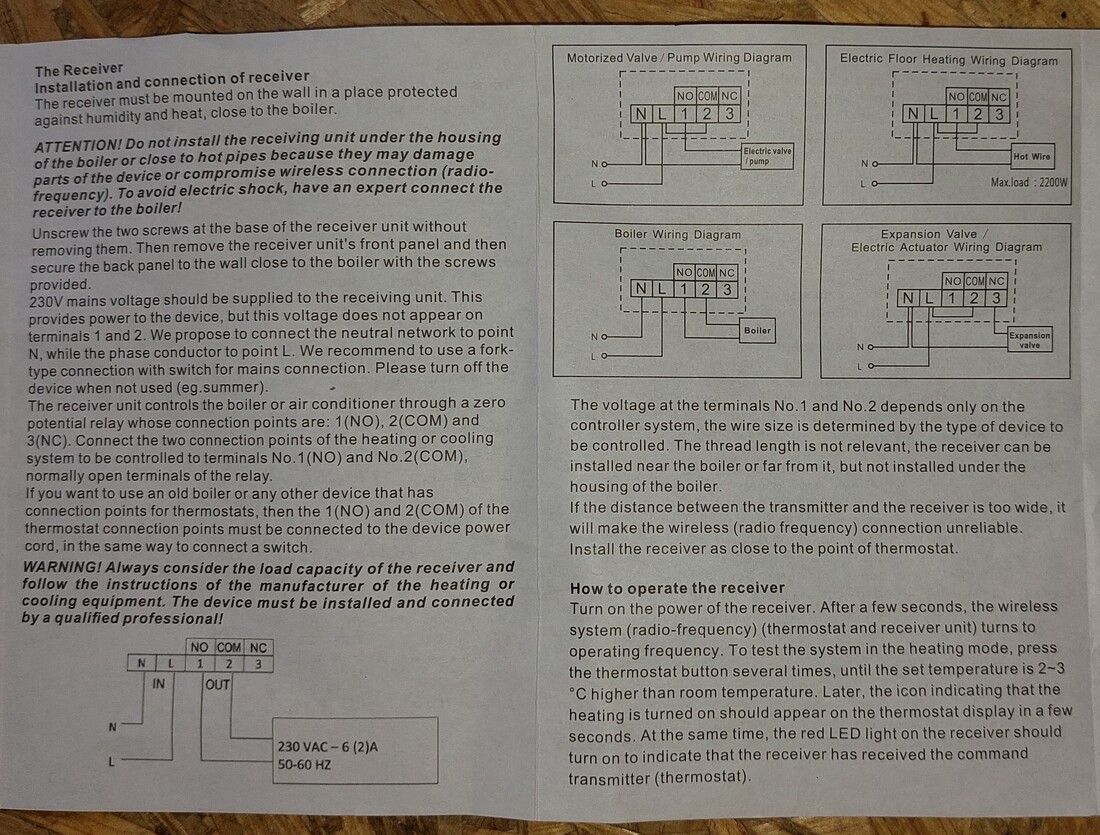

Παραθέτω και φωτό από το manual του θερμοστάτη σε περίπτωση που βοηθήσει κάπου. Το μοντέλο του καινούριου θερμοστάτη είναι SG 200 RF της εταιρίας STEGE. O παλιός είναι κλασσικός αναλογικός ΙΜΙΤ.
Ευχαριστώ πολύ!
Σίμων
