Κατασκευή πλαισίου μηχανής ερπυσμού για πτυχιακή εργασία

[sabanias]

καλησπέρα και από ένα νέο μέλος και στο φόρουμ και στην μηχανολογία. λόγω μικρής εμπειρίας δεν ξέρω πολλά από μεταλλικές κατασκευές. χρειάζομαι για την κατασκευή ενός πλαισίου μηχανής ερπυσμού τις γνώσεις σας και την βοήθειά σας για την σωστή επιλογή δοκών και την σωστή συγκόλληση αυτών μεταξύ τους.με την σωστή στατική μελέτη δεν μπορώ να κάνω την σωστή επιλογή δοκών? υπάρχει κάτι σε βιβλίο που να με βοηθήσει να τα βγάλω εις πέρας ολα οσα χρειάζομαι και να μάθω και κατι παραπάνω?



το πλαίσιο μου θέλω να είναι 2,3μ ύψος και 1μ πλάτος το μέγιστο βάρος που θα δοκιμαστεί είναι 350 κιλά



με 1)την στατική μελέτη 2) επιλογή δοκών 3) επιλογή σωστής συγκόλλησης μεταξύ τους δεν θα είναι καλό αυτό το μέρος πτυχιακής εργασίας?

[AlexisPap]

Αν κατάλαβα καλά, μιλά για πλαίσιο αντίδρασης στο οποίο θα δοκιμάζονται στοιχεία σκυροδέματος σε επρυσμό... Και μάλλον εννοείς φορτίο 350 τόνους; Διευκρίνισε και ανέβασε και κανένα σχέδιο για να πάρεις γνώμες...

[sabanias]

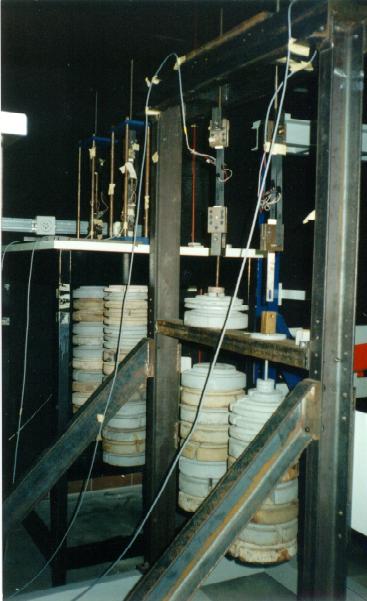

η μηχανή αυτή θα χρησιμοποιηθεί για δοκιμές σε εργαστήριο αντοχής υλικών.350 κιλά θα είναι το μέγιστο που θα χρησιμοποιηθεί.σας παραθέτω φώτο.

[AlexisPap]

Όπως το καταλαβαίνω το φορτίο αναρτάται από την πάνω δοκό, ενώ η μεσαία δοκός είναι απλώς οδηγός... 350kg είναι αμεληταίο φορτίο...

Εφόσον τα όργανα μέτρησης στηρίζονται στην πάνω δοκό (ή στο ίδιο το δοκίμιο) η παραμορφωσιμότητα του πλαισίου δεν επιρρεάζει σε τίποτα. Οπότε δεν χρειάζεται να κάνεις κάτι εξειδικευμένο / εξεζητημένο...

[sabanias]

το ξέρω πως δεν θέλει κάτι δύσκολο αλλά....μπορείς να με βάλεις σε μια σειρά ενεργειών που πρέπει να κάνω.που μπορώ να βρώ στατική μελέτη για αυτήν την κατασκευή,που μπορώ να βρώ πίνακες για επιλογή δοκών,που μπορώ να βρώ μελέτη για τις συγκολλήσεις αυτών?ευχαριστώ πολύ!

[AlexisPap]

Στατική μελέτη είναι όλο το πακέτο που θέλεις:

- Για την ανάλυση του φορέα θα πρέπει να καταφύγεις στις γνώσεις από τα μαθήματα της σχολής σου. Για φορέα αυτής της πολυπλοκότητας η ανάλυση γίνεται εύκολα στο χέρι. Αλλά θέματα συντελεστών ασφαλείας και δυναμικών φορτίσεων απ' ότι ξέρω οι μηχανολόγοι τα αντιμετωπίζετε διαφορετικά από εμάς... εμείς εφαρμόζουμε ΕΚ-3.

- Για την επιλογή διατομής υπάρχουν πίνακες με τα στοιχεία των πρότυπων διατομών. Μπορείς όμως και μόνος σου να υπολογίσεις τα A, Ι και W της διατομής (στην πράξη το κάνουμε συχνά)

- Ο έλεγχος (διαστασιολόγηση) των συγκολλήσεων γίνεται βάση κάποιου κανονισμού ή προτύπου. Εμείς χρησιμοποιούμε ΕΚ-3...

[sabanias]

Θα πρέπει να γίνει έλεγχος λυγισμού στην κατασκευή ? επιλογή δοκού 120 upn , 1m μήκος οριζοντ΄΄ιου δοκού βάρος 350kg μέγιστο.

[AlexisPap]

Φίλε μου, ναι, θα πρέπει. Αλλά για να μην σε παιδεύω θα σου πω κατευθείαν το αποτέλεσμα. Ο ορθοστάτης UPN120 θα βγεί επαρκής έναντι λυγισμού...



Υ.Γ: Προσπάθησε να μην γράφεις greeklish...

[sabanias]

ωπ!ξεχαστηκα συγγνωμη και ευχαριστω!

[sabanias]

θα ήθελα μια βοήθεια αν γνωρίζει κάποιος να μου πει που μπορώ να βρω βιβλίο ή γενικά οτιδήποτε γύρω από δοκιμές ερπυσμού χαλάρωσης και επανέταξης.ευχαριστώ πολύ!!!!
