engineer_thess Δημοσιεύτηκε Ιανουάριος 31 , 2011 Share Δημοσιεύτηκε Ιανουάριος 31 , 2011 αν γίνει βραχυκύκλωμα δεν πέφτει πρώτα ο ΔΔΕ (πριν το αυτοματάκι)? Όχι. και αντίστοιχα αν πάθεις ηλεκτροπληξία (χωρίς να κάνεις κύκλωμα με τον ουδέτερο ή με 2 φάσεις)δεν θα πέσει το αυτοματάκι αν δεν υπάρχει ΔΔΕ συνδεδεμένος? Όχι. για την ακρίβεια εξαρτάται από το πόσο επιπλέον ρεύμα που θα περάσει μέσα από τον μικροαυτόματο. π.χ. Αν περάσουν επιπλέον 0,1 Α μέσω του ανθρώπινου σώματος είναι ικανά για να πάθει κάποιος ηλεκτροπληξία αλλά όχι ικανά για να ενεργοποιήσουν τον μικροαυτόματο από υπερένταση. Link to comment Share on other sites More sharing options...

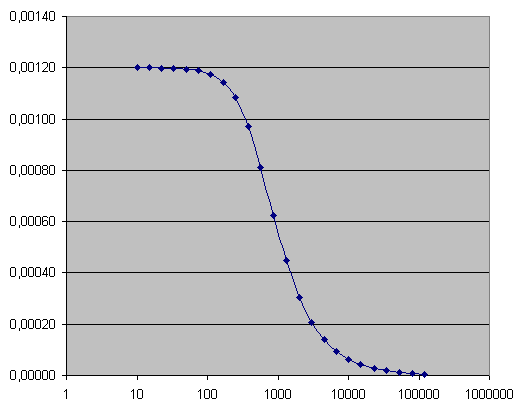

AlexisPap Δημοσιεύτηκε Ιανουάριος 31 , 2011 Συγγραφέας Share Δημοσιεύτηκε Ιανουάριος 31 , 2011 Το excel "μίλησε": Διάγραμμα ρεύματος πηνίου - συχνότητας για ρεύμα διαρροής 30mΑ Συχνότητα αποκοπής τα 520Hz (Η συχνότητα για την οποία η ισχύς του πηνίου πέφτει κατά 3dB. Άντε, για να μην τα λέω μπερδεμένα, 3dB ισοδυναμούν με πτώση του ρεύματος κατά 2^0,5). Στο 1kHz είμαστε ήδη 6dB κάτω. Παρατηρούμε το εντυπωσιακά σταθερό τμήμα μέχρι τα 200Hz, που όμως για τις συχνότητες κάτω των 50Hz δεν πρέπει να το παίρνουμε τοις μετρητοίς, μια που ο μετασχηματιστής παύει να αποκρίνεται καθώς πέφτει η συχνότητα... . DDE.zip Link to comment Share on other sites More sharing options...
miltos Δημοσιεύτηκε Ιανουάριος 31 , 2011 Share Δημοσιεύτηκε Ιανουάριος 31 , 2011 Εκτιμώντας την αυτεπαγωγή του πηνίου σε 40mH, προκύπτει το εξής: Συχνότητα (Hz) - Ένταση πηνίου (mA) 50--------------------- 1.38 100------------------- 2.34 150-------------------3.40 200------------------- 1.05 250------------------- 0.52 300------------------- 0.32 Δηλαδή αρχικά και μέχρι περίπου τα 150Hz (τρίτη αρμονική) η ένταση στο πηνίο (δηλαδή η ευαισθησία του ΔΔΕ) αυξάνεται και από κει και πέρα μειώνεται, σχετικά έντονα. Link to comment Share on other sites More sharing options...
AlexisPap Δημοσιεύτηκε Ιανουάριος 31 , 2011 Συγγραφέας Share Δημοσιεύτηκε Ιανουάριος 31 , 2011 Από μία πρόχειρη μέτρηση που έκανα λογαριάζω ότι η αυτεπαγωγή πρέπει να είναι ~12mH. Επιφυλάσσομαι να το επαληθεύσω, εκτός αν προλάβεις να το επαληθεύσεις εσύ... Edit: Επαλληθεύτηκε, η αυτεπαγωγή βγαίνει ~12,6mΗ. Link to comment Share on other sites More sharing options...
miltos Δημοσιεύτηκε Ιανουάριος 31 , 2011 Share Δημοσιεύτηκε Ιανουάριος 31 , 2011 Αλέξη, πάλι παρατηρείται παρόμοια συμπεριφορά συμπεριφορά. Συχνότητα (Hz) - Ένταση πηνίου (mA) 50---------------------1.25 100------------------- 1.4 150------------------- 1.7 220-------------------2.43 300--------------------1.7 400------------------- 0.7 500------------------- 0.4 300------------------- 0.32 Αυτή τη στιγμή καμία πράξη δεν μπορώ να κάνω Link to comment Share on other sites More sharing options...

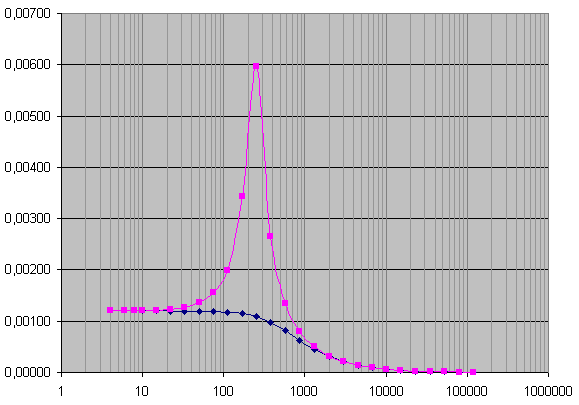

AlexisPap Δημοσιεύτηκε Φεβρουάριος 1 , 2011 Συγγραφέας Share Δημοσιεύτηκε Φεβρουάριος 1 , 2011 Να και το διάγραμμα απόκρισης λαμβανομένης υπόψη της αυτεπαγωγής. Με μπλε χωρίς αυτεπαγωγή, με μοβ με αυτεπαγωγή. Η αιχμή λόγω συντονισμού γύρω στα 250Hz (4η αρμονική) προκαλεί απορία... Ξέρει κανείς να εξηγήσει τον λόγο ύπαρξής της; Link to comment Share on other sites More sharing options...
miltos Δημοσιεύτηκε Φεβρουάριος 1 , 2011 Share Δημοσιεύτηκε Φεβρουάριος 1 , 2011 Αλέξη, με ποια αυτεπαγωγή έβγαλες το διάγραμμα? Ξέρει κανείς να εξηγήσει τον λόγο ύπαρξής της; Την ύπαρξη της αιχμής? Για ποιον λόγο συμβαίνει, σε αυτό το κύκλωμα, ή για ποιον λόγο σχεδιάστηκε έτσι το κύκλωμα? Link to comment Share on other sites More sharing options...
AlexisPap Δημοσιεύτηκε Φεβρουάριος 1 , 2011 Συγγραφέας Share Δημοσιεύτηκε Φεβρουάριος 1 , 2011 Το διάγραμμα το έβγαλα για L = 12,6mH. Για ποιον λόγο σχεδιάστηκε... Τώρα βέβαια, για είμαστε σωστοί πρέπει να δούμε και την μεριά του Μ/Σ που τον θεωρήσαμε ιδανικό... Γιατί αν βάλουμε κι εκεί ωμική αντίσταση και αυτεπαγωγή το διάγραμμα θα αλλάξει πάλι... Link to comment Share on other sites More sharing options...
miltos Δημοσιεύτηκε Φεβρουάριος 1 , 2011 Share Δημοσιεύτηκε Φεβρουάριος 1 , 2011 Λες ο Μ/Σ να αλλάξει το διάγραμμα ποιοτικά? Δε νομίζω... Το επόμενο βήμα είναι να σφάξουμε έναν ΔΔΕ τύπου A ή B να δούμε τι διαφορές έχουν με τον AC Link to comment Share on other sites More sharing options...
AlexisPap Δημοσιεύτηκε Φεβρουάριος 1 , 2011 Συγγραφέας Share Δημοσιεύτηκε Φεβρουάριος 1 , 2011 Γιατί δεν νομίζεις; Το κακό είναι ότι δεν κατέχω τα περί Μ/Σ... αλλά θα κάνω μία προσπάθεια με την λίγη φυσική που ξέρω. Οι τύπου Α ή Β τι διαφορετικό κάνουν; Link to comment Share on other sites More sharing options...
