OTTO_engine Δημοσιεύτηκε Μάρτιος 1 , 2014 Share Δημοσιεύτηκε Μάρτιος 1 , 2014 (edited) μου φαινεται θες και καποια απο αυτες http://prntscr.com/2wy2cx Edited Μάρτιος 1 , 2014 by OTTO_engine Link to comment Share on other sites More sharing options...
agoratos56 Δημοσιεύτηκε Μάρτιος 1 , 2014 Share Δημοσιεύτηκε Μάρτιος 1 , 2014 Εγω θελω να βρω ποια θα ναι η σωστη αποσταση απο την αρχη του ορθογωνιου.... Δυο διαστασεις χρειαζομαι οχι τρεις απο τι νομιζω.. Το υωος του μεγαλου σχηματος ειναι 66 χιλιοστα Εστω οτι το μικρο το σχημα το χω ετοιμο και πρεπει να το τοποθετησω μεσα στο ορθογωνιο... Ξερω οτι το μικρο σχημα ειναι 31*10 χιλιοστα, απεχει απο πανω 18 χιλιοστα, απο διπλα 50 αρα για να το φερω στην σωστη θεση θα σχηματισω ενα ορθογωνιο σαν την εικονα που εβαλα με πλατος 18 και μηκος 55, αν βαλω 50 θα φυγει κατα 5 χιλιοστα πιο εκει..ετσι δεν ειναι? Link to comment Share on other sites More sharing options...
OTTO_engine Δημοσιεύτηκε Μάρτιος 1 , 2014 Share Δημοσιεύτηκε Μάρτιος 1 , 2014 (edited) αν εχεις τις διαστασεις του μικρου ( οπη φανταζομαι ) και υπαχει καθετοτητα μεταξυ των "αξονων" των 2 σχηματων τοτε ναι 2 φτανουν Edited Μάρτιος 1 , 2014 by OTTO_engine 1 Link to comment Share on other sites More sharing options...
agoratos56 Δημοσιεύτηκε Μάρτιος 1 , 2014 Share Δημοσιεύτηκε Μάρτιος 1 , 2014 Αυτο το ξερω... Υπαρχει καθετοτητα... Για το μηκη ρωταω, ειναι σωστος ο τροπος μου... Link to comment Share on other sites More sharing options...
OTTO_engine Δημοσιεύτηκε Μάρτιος 1 , 2014 Share Δημοσιεύτηκε Μάρτιος 1 , 2014 (edited) για μενα ναι αυτο σου πα θες 2, δυο εχεις Α-Γ=ΑΚΤΙΝΑ αν ειναι ημικυκλια Edited Μάρτιος 1 , 2014 by OTTO_engine 1 Link to comment Share on other sites More sharing options...
agoratos56 Δημοσιεύτηκε Μάρτιος 2 , 2014 Share Δημοσιεύτηκε Μάρτιος 2 , 2014 Αν η περίμετρός σου είναι 2πR τότε η απόσταση των κέντρων των οπών θα πρέπει να είναι πR ώστε να προκύπτουν απέναντι....(Εκτός αν δεν κατάλαβα καλά την ερώτηση...) Σχεδιασα αυτο που ρωτουσα. Το εκανα με το rinhο και με το autocad το ιδιο θα εκανα. Τωρα εχω το εξης θεμα και δεν ξερω αν καποιο απο τα δυο προγραμματα το κανει. Πως θα ξερω εγω απο πριν, οταν το κυλινδραρει θα ειναι απεναντι οι τρυπες? Μπορω να το κανω εγω σαν δοκιμη? Εψαξα με το rinho αλλα δεν βρηκα ακρη... Εχω το απλο autocad 10 και οχι το 3d. Untitled.dwg Link to comment Share on other sites More sharing options...
OTTO_engine Δημοσιεύτηκε Μάρτιος 2 , 2014 Share Δημοσιεύτηκε Μάρτιος 2 , 2014 ειναι το αναπτυγμα αυτο αρα οπως σου πε ο γιαννης νομιζω αποστασεις κεντρων D/2 και μεγαλη μπλευρα ορθογωνιου οσο η περιμετρος - εκει ομως πρεπει να δωσεις ανοχες λογω το π και μετα προσευχη να μην τα ακουσεις απο τον μαστορα Link to comment Share on other sites More sharing options...
agoratos56 Δημοσιεύτηκε Μάρτιος 2 , 2014 Share Δημοσιεύτηκε Μάρτιος 2 , 2014 (edited) Κοιτα αν δεν ειναι ακριβωσ κεντρο μιλαμε για μισο ενα εκατοστο νομιζω οτι το προβλημα θα διορθωθει γιατι θα μπορει να παιξει λιγο με τους σωληνες... Το μονο που σκεφτηκα σαν δοκιμη ειναι να παρω ενα χαρτονι να το κοψω σε κλιμακα να το κανω και να το κυλιδραλω εγω... Οι οπες θα ναι ιδιες πχ να περνανε καλαμακια(χαζο αλλα τα βρισκεις ευκολα) ετσι θα μπορω να δω οτι βγαινει.. Υ.Γ: δεν ειναι να παιζω με τον μαστορα.. Η λαμαρινα θα ναι με 3,14μετρα( αφου εχει 1μετρο διαμετρο οπου η περιμετρος του κυκλου ειναι 2πr=2*3.14*500=3140χιλιοστα)πλατος και 4 μηκος ... Παχος καμια 15 ή 20 χιλιοστα αρα αν βγει μακακια θα με κυνηγαει... Edited Μάρτιος 2 , 2014 by agoratos56 Link to comment Share on other sites More sharing options...
OTTO_engine Δημοσιεύτηκε Μάρτιος 2 , 2014 Share Δημοσιεύτηκε Μάρτιος 2 , 2014 (edited) ΣΥΜΑΝΤΙΚΟ οπα μου ρθε φλασια παλι η ραφη θα παιξει συμαντικο ρολο και το πως θα γινει, και το γεμισμα κλπ εκει θα χεις σοβαρη αποκλιση και ο τροπος που θα γινει η ραφη εδιτ 1 τι Φ θα χει ο κυλινδρος???? και τι Φ οι σωληνες? εδιτ 2 αστο φιλε λαθος παμε http://prntscr.com/2x8kde οι μικροι κυκλοι θα παρουν καμπυλοτητα και μετα θα ναι ελλειψεις πρεπει τωρα να κανεις ελλειψη για να σου βγει κυκλος καλο διαβασμα Edited Μάρτιος 2 , 2014 by OTTO_engine Link to comment Share on other sites More sharing options...

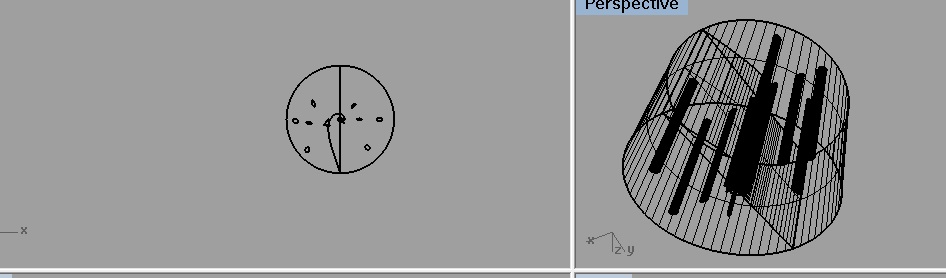

agoratos56 Δημοσιεύτηκε Μάρτιος 3 , 2014 Share Δημοσιεύτηκε Μάρτιος 3 , 2014 Ο μεγαλος κυλινδρος θα χεις διαμετρο 1 μετρο επι 4 μετρα υψος. Οι σωληνες θα χουν διαμετρο περιπου 10 εκατοστα που θα απεχει ο καθενας μεταξυ τος απο κεντρο σε κεντρο 14 εκατοστα. Αρα μιλαμε για πολλες σωληνες... Καλα εγω που το δα, απορουσα εκεινη την ωρα. Αλλα με λεει ο μαστορας ελα ρε ευκολο ειναι... Του λεω για πες πως θα κανω τις τρυπες ετσι ωστε οταν το κυλινδραρεις να ερθει η μια απεναντι στην αλλη ... Με κοιτουσε και μου τσαμπουνα καποιος τυπος θα υπαρχει.. Στην θεωρια ολα καλα στην πραξη.. Μαλλον δεν θα βγει... Αυτος θυμαται καπως πως ειχς γινει το παλιο θα το κανω προχειρα και θα το ανεβασω να δεις... Εγω μονο ετσι μπορω να το κυλινδραρο αλλα κατι γινεται λαθος ..δες το αρχικο σε dwg μορφη και το αλλο σε 3d στην εικονα... Untitlehgggd.dwg Untgggitled.dwg Link to comment Share on other sites More sharing options...
