  1. Καλησπέρα. Σε σύμμικτη πλάκα από οπλισμένο σκυρόδεμα και χαλυβδόφυλλα Symdeck με μικτό πάχος 13cm έχει νόημα να κάνουμε ανάλυση έναντι φορτίσεων ανέμου σε πιθανή υφαρπαγή; Για τους τοίχους ΟΚ. Όμως για πλάκα με τέτοιο κατακόρυφο φορτίο έχει νόημα να εξετάσουμε ανεμοπιέσεις; Ήθελα τη γνώμη σας. Ευχαριστώ.
  2. είναι πολύ σωστά τα παραπάνω. δεν ξέρω αν η σεισμική δράση από τις ωθήσεις γαιών έχει νόημα να χωρίζεται στις δυο διευθύνσεις γιατί ο ΕΑΚ εκεί λέει "επάυξηση" των ωθήσεων με το τραπεζοειδές διάγραμμα. δεν ξέρω αν εππαληλίζονται αυτές οι δυνάμεις. όπως επίσης και για την κατακόρυφη σεισμική συνιστώσα δεν ξέρω κατα πόσο πρέπει να λαμβάνεται υπόψη. αν η δεξαμενή είναι μέσα στο έδαφος θεωρητικά η μάζα δεν ταλαντώνεται. δεν ξέρω. με μπερδεύει λίγο αυτό...
  3. Καλησπέρα. Έτυχε να πέσω πάνω στο θέμα. Από όσα ξέρω πρίν ξεκινήσει η pushover πρέπει να γίνει μια απλή γραμμική ανάλυση για να υπολογιστούν τα κατακόρυφα φορτία των υποστυλωμάτων στον συνδυασμό 1.00G+0.30Q αν έχεις υψηλή ΣΑΔ, 1.10G+0.30Q για ικανοποιητική και 1.20G+0.30Q για τις ερήμην τιμές. Εκεί πας με τις δυσκαμψίες του Πίνακα Σ4. 0.60 εξωτερικό 0.80 εσωτερικό και 0.40 για δοκούς. Αφού έχεις τις δυνάμεις υπολογίζεις τις ενεργές δυσκαμψίες με τις εξισώσεις του ΚΑΝΕΠΕ. Αυτές εφαρμόζεις μετά στην pushover. Αν πάς με τις αρχικές δεν πρόκειται να πάρεις σωστή καμπύλη σε καμία ανάλυση. Το ίδιο ισχύει και στις ελαστικές αναλύσεις. Διορθώστε με αν κάνω λάθος.
  4. Ήθελα την άποψη σας. Έχω μια προσθήκη υπό μελέτη. Ένας όροφος. Μεταλλική κατασκευή με πλακα από σκυρόδεμα επί τραπεζοειδους λαμαρίνας. Έχει νόημα να ασχοληθώ με φορτίσεις υφαρπαγης στην πλάκα; στους περιμετρικους τοίχους που θα κλείσουν με ινοσανιδα και θερμοπροσοψη θα υπολογίσω οριζοντια φορτία ανέμου κανονικά. Στην επιπεδη οροφή έχει νόημα να υπολογίστουν κατακόρυφα φορτία υποπιεσης; Ευχαριστω.
  5. Καλησπέρα σε όλους. Εύχομαι να είστε όλοι καλά. Γνωρίζει κανείς τα εξής μόνιμα φορτία: 1. Εξωτερική τοιχοποιία από τσιμεντοσανίδα με μεταλλικό σκελετό. 2. Εσωτερική τοιχοποιία με διπλή γυψοσανίδα και μεταλλικό σκελετό. 3. Φορτίο θερμοπρόσοψης. Ευχαριστώ.
  6. Σας ευχαριστώ για τις απαντήσεις. Άρα το 57.5kgr/m2=0.564KN/m2 που είχα δεί είναι λογικό για διπλή γυψοσανίδα. Ξανά ευχαριστώ.
  7. Έχει κανείς υπόψη ποιό είναι το φορτίο διαχωριστικού από γυψοσανίδα; Σε ένα site είδα 57.5Kgr/m2. Αν έχει κάποιος μια πιό ξεκάθαρη εικόνα θα το εκτιμούσα να μου απαντούσε. Ευχαριστώ.
  8. geodou

    HINGES

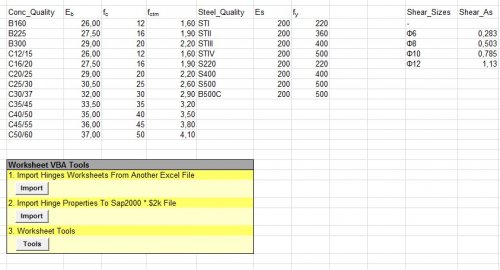

    HINGES View File Update του αρχειου HINGES για SAP2000. ΤΟ αρχείο υπολογίζει διαγράμματα Μ-θ για ορθογωνικά υποστυλώματα και δοκούς (έχω μέσα ένα υποστύλωμα και μια δοκό). Όλοι οι υπολογισμοί γίνονται βάση των τύπων του ΚΑΝ.ΕΠΕ. Υπολογίζονται οι VR και τα κριτήρια αποδοχής. Γίνονται πολλοί υπολογισμοί που δεν έχω τη δυνατότητα και τον χρόνο να τους περιγράψω από εδώ και είναι λίγο μπερδεμένοι μέσα στα sheets γιατί έχουν γίνει σταδιακά μέσα στα χρόνια. Για τα ορθογωνικά υποστυλώματα η επιτελεστικότητα λαμβάνεται για τον άξονα λειτουργίας (2 ή 3) του υποστυλώματος (μεγαλύτερη πλευρά). Στο sheet DATA θα βρείτε διάφορα modules σε VBA που κάνουν περιληπτικά τα εξής: - Εισαγωγή των δεδομένων των πλαστικών αρθρώσεων στο SAP2000, στο αρχείο .$2k (μόνο εισαγωγή πλστικών αρθρώσεων και κριτηρίων αποδοχής και όχι ανάθεση στα γραμμικά στοιχεία). Γίνεται και overwrite σε υφιστάμενο αρχείο. - Εργαλεία διαχείρισης και αποτελεσμάτων των πλαστικών αρθρώσεων (πχ παρουσίαση αποτελεσμάτων σε πίνακες, έλεγχος διάτμησης υποστυλωμάτων κ.α). Το αρχείο excel είναι macro enabled οπότε πρέπει να είναι ανοιχτά τα macros στις ρυθμίσεις του excel. Επίσης για να δουλέψουν τα modules πρέπει να γίνουν register τα αρχεία richtx.ocx και msflxgrd.ocx (αναλόγως του λογισμικού, win 7, win 10 , 32bit ή 6bit). Τα βρίσκετε πανεύκολα στο net και με οδηγίες εγκατάστασης στο registry των windows. Δεν έχω το χρόνο να δώσω αναλυτικές οδηγίες. Είναι εργαλεία που έφτιαξα για προσωπική χρήση και δυστυχώς δεν είναι user friendly. Όλος ο κώδικας είναι ανοιχτός και μπορείτε να τον δείτε στο developer του excel. Όποιος θέλει βοήθεια ευχαρίστως να απαντήσω σε mail κλπ. Submitter geodou Submitted 28/04/2018 Category 4.1 Λογισμικό
  9. Version 1.0.0

    272 downloads

    Update του αρχειου HINGES για SAP2000. ΤΟ αρχείο υπολογίζει διαγράμματα Μ-θ για ορθογωνικά υποστυλώματα και δοκούς (έχω μέσα ένα υποστύλωμα και μια δοκό). Όλοι οι υπολογισμοί γίνονται βάση των τύπων του ΚΑΝ.ΕΠΕ. Υπολογίζονται οι VR και τα κριτήρια αποδοχής. Γίνονται πολλοί υπολογισμοί που δεν έχω τη δυνατότητα και τον χρόνο να τους περιγράψω από εδώ και είναι λίγο μπερδεμένοι μέσα στα sheets γιατί έχουν γίνει σταδιακά μέσα στα χρόνια. Για τα ορθογωνικά υποστυλώματα η επιτελεστικότητα λαμβάνεται για τον άξονα λειτουργίας (2 ή 3) του υποστυλώματος (μεγαλύτερη πλευρά). Στο sheet DATA θα βρείτε διάφορα modules σε VBA που κάνουν περιληπτικά τα εξής: - Εισαγωγή των δεδομένων των πλαστικών αρθρώσεων στο SAP2000, στο αρχείο .$2k (μόνο εισαγωγή πλστικών αρθρώσεων και κριτηρίων αποδοχής και όχι ανάθεση στα γραμμικά στοιχεία). Γίνεται και overwrite σε υφιστάμενο αρχείο. - Εργαλεία διαχείρισης και αποτελεσμάτων των πλαστικών αρθρώσεων (πχ παρουσίαση αποτελεσμάτων σε πίνακες, έλεγχος διάτμησης υποστυλωμάτων κ.α). Το αρχείο excel είναι macro enabled οπότε πρέπει να είναι ανοιχτά τα macros στις ρυθμίσεις του excel. Επίσης για να δουλέψουν τα modules πρέπει να γίνουν register τα αρχεία richtx.ocx και msflxgrd.ocx (αναλόγως του λογισμικού, win 7, win 10 , 32bit ή 6bit). Τα βρίσκετε πανεύκολα στο net και με οδηγίες εγκατάστασης στο registry των windows. Δεν έχω το χρόνο να δώσω αναλυτικές οδηγίες. Είναι εργαλεία που έφτιαξα για προσωπική χρήση και δυστυχώς δεν είναι user friendly. Όλος ο κώδικας είναι ανοιχτός και μπορείτε να τον δείτε στο developer του excel. Όποιος θέλει βοήθεια ευχαρίστως να απαντήσω σε mail κλπ.
  10. Σας ευχαριστώ όλους για τις απαντήσεις σας και Χρόνια Πολλά. Λόγω της ιδιομορφίας της στέγης (έχω δικλινή με στέγαστρο, έχω μονοκλινή με στέγαστρο κλπ) προκύπτουν πολλοί συνδυασμοί λόγω πιέσεων -υποπιέσεων. Θα είναι "κάψιμο" να μπούν και οι τοίχοι. Μάλλον για υπολογιστική οικονομία τείνω στο σενάριο να μην ασχοληθώ....
  11. Ευχαριστώ για την απάντηση. Δεν είχα επισυνάψει το μοντέλο. Το έκανα σωστά τώρα όμως. Οι δοκοί της στέγης πρέπει να ελεγχθούν έναντι φορτίων ανέμου (υποπιέσεις), όπως ορίζει ο EC1. Σίγουρα τα σεισμικά φορτία θα είναι δυσμενέστερα έναντι των πιέσεων από τον άνεμο. Απλά μου δημιούργησε αμφιβολία το τεύχος με τα λυμένα παραδείγματα. Αλλά θα συμφωνήσω ότι είναι άδικος κόπος

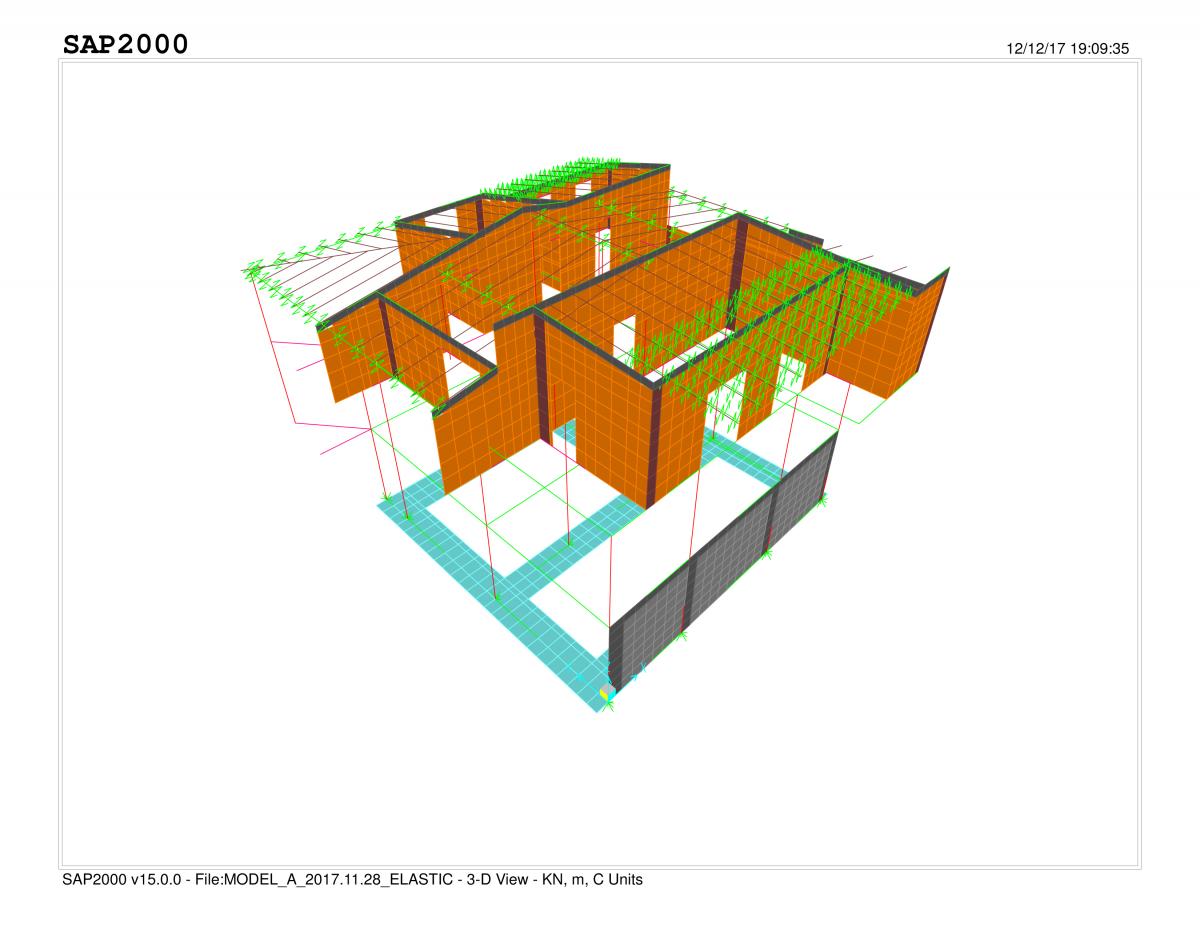

  12. Καλησπέρα στην ομάδα. Έχω το παρακάτω μοντέλο (επισυνάπτεται σε PDF). Πρόκειται για ένα διώροφο κτίριο από Ω.Σ με μια αμαρτωλή σοφίτα από φέρουσα τοιχοποιία. Η σοφίτα στεγάζεται με κεραμοσκεπή. Έχουμε κάποιες ξύλινες δοκούς και κάποιες υποστυλώσεις από δομικό χάλυβα. Έχουμε μια βασική δικλινή στέγη, μερικές μονοκλινείς και ένα στέγαστρο. Οι οροφή θα χωριστεί σε ζώνες όπως ορίζει ο EC1, αναλόγως του τύπου της οροφής για να ανατεθούν φορτία ανέμου. Για να ελεγθεί η επάρκεια των διατομών. Το ερώτημα είναι: Έχει νόημα να αναθέσω φορτία ανέμου και στους πεσσούς; Δεν έχω δει κάπου στον EC6 να αναφέρεται η φόρτιση του ανέμου. Όμως σε κάποια παραδείγματα εφαρμογής που είχε δώσει η Βιτζηλαιου είχε έναν έλεγχο πεσσού σε ανεμοπίεση. Ποιά είναι η γνώμη σας; Ευχαριστώ.
  13. Αυτό σκέφτηκα και εγώ εκ' των υστέρων, αφού έγραψα το post και σε ευχαριστώ KF για την απάντησή σου. Δεν μπορεί να εφαρμοστεί ο ΚΑΝ.ΕΠΕ για το συγκεκριμένο κτίριο διότι η προσθήκη της σοφίτας (φέρουσα τοιχοποιία) είναι στατικά εξαρτώμενη από το κτίριο από οπλισμένο σκυρόδεμα. Συνεπώς έλεγχος υφιστάμενου με ελάστική ανάλυση και τον εκάστωτε κανονισμό για το κάθε δομικό τμήμα. EC2 γιατο σκυρόδεμα και EC6 για τα στοιχεία της φάρουσας τοιχοποιίας (πεσσοί, κατώφλια και υπέρθυρα).
  14. Καλησπέρα σε όλους. Ήθελα τη γνώμη σας επί ενός θέματος. Έχω ένα διώροφο κτίριο απο οπλισμένο σκυρόδεμα το οποίο έχει ένα προσάρτημα απο φέρουσα τοιχοποιία. Είναι μια σοφίτα χτισμένη από μπατική τοιχοποιία (οπτόπλινθοι) με κεκλιμένες στέγες. Κάποια τμήματα είναι αυθαίρετα και πρόκειται να νομιμοποιηθούν διότι περισσεύει συντελεστής και κάποια θα ρυθμιστούν με τον νόμο των αυθαιρέτων. Θέλω να κάνω αποτίμηση του κτιρίου με ΚΑΝ.ΕΠΕ. Έχουμε πάρει δεδομένα για τον σκελετό από οπλισμένο σκυρόδεμα και δεδομένου ότι δεν έχω αποκλίσεις άνω του 20% στις μετρήσεις μπορώ να θεωρήσω ότι έχω μια υψηλή στάθμη αξιοπιστίας δεδομένων. Το θέμα που τίθεται είναι το εξής: Πρέπει να γίνει ο έλεγχος των ανώτερων ιδιομορφών. Για να γίνει ο έλεγχος χρειαζόμαστε μια δυναμική ανάλυση για τις πρώτες ιδιομορφές κάθε διεύθυνσης και μια δυναμική ανάλυση για τις ιδιομορφές όπου συμμετέχει το 90% της μάζας σε κάθε διεύθυνση. Προφανώς μπορώ να πάρω τις τέμνουσες στα υποστυλώματα και στις βάσεις των τοίχων του προσαρτήματος (προσομοίωση με επιφανειακά πεπερασμένα στοιχεία). Αν ο έλεγχος δεν ικανοποιείται τότε πάω σε ελάστική ανάλυση με συντελεστή q που θα προκύψει από τους πίνακες που δίνει ο ΚΑΝ.ΕΠΕ. Κάνω διαστασιολόγηση με EC2 και φτιάχνω πίνακα επάρκειας οπλισμών. Για τα στοιχεία από φέρουσα τοιχοποιία εκτελώ τους ελέγχους που ορίζει ο EC6 και ότι προκύψει. Αν όμως ο έλεγχος των ανώτερων ιδιομορφών ικανοποιείται τότε μπορώ να κάνω ανελαστική στατική ανάλυση. Και το ζήτημα είναι τι κάνω με το προσάρτημα. Αυτό προφανώς δεν συμμετέχει στο διάφραγμα του ορόφου στο οποίο έχει καθίσει. Θα έχω λοιπόν συγκεντρωμένες μάζες στο ισόγειο και στο όροφο, αλλά οι μάζες του προσρτήματος δεν θα συμμετέχουν σε κάποιο διάφραγμα. Η σεισμική δύναμη που αντιστοιχεί στις μάζες αυτές που θα εισαχθεί στο στατικό μοντέλο. Πως θα γίνουν οι σεισμικές κατανομές. Ειδικά η ομοιόμορφη. Η ιδιομορφική θα προκύψει από τις επικόμβιες μάζες, οπότε δεν είναι πρόβλημα. Επίσης ποιός είναι ο κόμβος ελέγχου για τη στοχευόμενη μετακίνηση ή το performance point? Πώς θα αντιμετωπίζατε το θέμα αυτό; Σας ευχαριστώ για τον χρόνο σας.
  15. Για μεμονωμένα πέδιλα εγώ χρησιμοποιώ τους τύπους που επισυνάπτω στο αρχείο για τον υπολογισμό των ελατηριών ( 3 μεταφορικά και 3 στροφικά - KN/m). Σημείο εισαγωγής κόμβου στα 2/3 του ύψους του πεδίλου αν είναι κωνικό και στο 1/2 αν είναι πλάκα. Για συνδετήρια δοκάρια και πεδιλοδοκούς υπολογίζω τον δείκτη εδάφους κατά Vesic (εγχειρίδια εδαφομηχανικής ΕΜΠ), όπου λαμβάνει υπόψη το πλάτος της δοκού και το υλικό (μέτρο ελαστικότητας σκυροδέματος), καθώς επίσης και τις μηχανικές ιδιότητες του εδάφους (μετρό ελαστικότητας, λόγος poιsson). Από τον τύπο αυτό προκύπτει η δείκτης εδάφους KN/m3. Απο εκεί και πέρα και ανάλογα με την μοντελοποίηση ορίζω area springs (KN/m3) για τα επιφανειακά ή line springs (KN/m2) για τα γραμμικά. Οι ευροκώδικες δίνουν τρείς καταστάσεις για τον σχεδιασμό (STR, EQU και GEO). Αντίστοιχα προκύπτουν οι κατάλληλοι συνδυασμοί για κάθε έλεγχο. Το σημαντικό είναι να έχεις μια εικόνα του εδαφικού σχηματισμού, έστω και οπτική. Η διαστασιολόγηση είναι άλλο πράγμα. Όταν λαμβάνεις υπόψη αλληλεπίδραση εδάφους αλλάζουν σημαντικά οι ιδιομορφές της κατασκευής. Ένα "μαλακό" έδαφος για παράδειγμα σου αυξάνει την ιδιοπερίδο και κατ' επέκταση σε πετάει στον κατιόντα κλάδο του φάσματος, οπότε μειώνεται η σεισμική διέγερση. Όμως έχεις σημαντικές υποχωρήσεις εδάφους, διαφορικές μετατοπίσεις κλπ.
  16. Γειά χαρά σε όλους. Ένας πελάτης μου θέλει να αγοράσει ένα ακίνητο από φέρουσα τοιχοποιία. Το εν λόγω ακίνητο χρειάζεται επισκευή. Θα ήθελε να έχει μια εικόνα του κόστους των ενισχύσεων. Συγκεκριμένα η τοιχοποιία χρειάζεται ολική αποκάλυψη και υδροβολή για την απομάκρυνση του υφιστάμενου κονιάματος. Μετά εισπίεση νέου κονιάματος με σωληνάκια και τέλος gunite. Χρειάζομαι λοιπόν ενδεικτικές τιμές για: - Καθαιρέσεις σοβάδων τοιχοποιίας - Υδροβολή - Εισπίεση κονιάματος (σωληνάκια) - Gunite Όποιος έχει κάνει κάτι παρόμοιο τελευταία ας με βοηθήσει με τις τιμές. Ευχαριστώ.
  17. Έγινε ευχαριστώ. "Κεραμοσκεπής" σωστά. Μη βαράτε.
  18. Καλησπέρα σε όλους. Έχει κανείς υπόψη του το φορτίο κεραμμυδοσκεπής; (Πέτσωμα, καδρόνια, μόνωση και κεραμμύδια). Θα πατήσω μια τέτοια επικάλυψη σε ζευκτά και θέλω να γνωρίζω το φορτίο. Αν το έχει υπολογίσει κανείς....
  19. 253 downloads

    Ανεβάζω ένα update στην εφαρμογή που είχα κάνει σε excel για τον υπολογισμό hinges στο sap2000. Έχω χωρίσει την εφαρμογή σε δύο αρχεία (ένα για δοκούς και ένα για κολώνες). Έχω προσθέσει πίνακες αναφοράς (χρειάζεται ενεργοποίηση στα macros για να ανοίγουν οι αναφορές). Έχω προσθέσει διαχωρισμό διατομών σε πλάστιμες και ψαθυρές. Έχω προσθέσει αυτόματο υπολογισμό συντελεστή αποδοτικότητας περίσφυξης. Έχω προσθέσει συντελεστές υλικών βάση της στάθμης αξιοπιστίας και έχω προσθέσει και επιλογή συντελεστή γRD. Τέλος έχω προσθέσει τις τελικές τιμές βάση των κριτιρίων αποδοχής για να γίνεται άμεση εισαγωγή στο SAP. (Σημειώνω ότι με copy από το excel και paste στα πινακάκια του SAP τα δεδομένα περνάνε κανονικά. Επίσης επισυνάπτω και ένα νέο αρχείο υπολογισμού της στοχευόμενης μετατόπισης. Το αρχείο είναι όλο ανοιχτό. Συμπληρώνουμε όπου εχει κίτρινο fill. Οι περισσότεροι υπολογισμοί είναι αυτοματοποιημένοι και όπου μπορούσα έβαλα combo boxes (δεν βγάζει βελάκι οπότε θέλει λίγο προσοχή στην εισαγωγή). Έφτιαξα τρία φάσματα (ΕΑΚ2000, EC8 elastic και EC8 anelastic) για τον υπολογισμό του Φe. Ρυθμίζετε αυτό που έχετε στη μελέτη σας και το επιλέγετε στο τέλος για να γίνουν οι υπολογισμοί. Έχω γράψει και κάποιες σημειώσεις στο τέλος του αρχείου σχετικά με τους υπολογισμούς. Εννοείται όπου βρείτε λάθος ή παράλειψη ή ασάφεια με ενημερωνετε για να κάνουμε τις απαραίτητες διορθώσεις. Ελπίζω να σας φανούν χρήσιμα.
  20. Στο Downloads το ανέβασα και το βλέπω Γιάννη. Πρέπει να πάρει κάποια έγκριση;
  21. 588 downloads

    Υπολογισμός hinges property data για SAP2000.
  22. Ανεβάζω και εγώ με τη σειρά μου ένα excel για υπολογισμό hinges property data στο SAP2000 (μια και η push over είναι στη μοδα τελευταία). Όλοι οι υπολογισμοί είναι βάση των τύπων που προτείνει ο ΚΑΝΕΠΕ (My, Mres, θy, θum, θpl κλπ). Στο ένα worksheet είναι υπολογισμοί για υποστύλωμα και στο άλλο για δοκό. Όπου είναι κίτρινο το backround συμπληρώνετε τα δεδομένα. Στα υλικά και στους οπλισμούς έχω combo box για ευκολότερη χρήση. Στο worksheet DATA είναι όλα τα δεδομένα που λαμβάνουν υπόψη οι υπολογισμοί. Δεν έχω υπολογίσει τον συντελεστή α (αποδοτικότητας περίσφυξης). Κάνετε εισαγωγή το νούμερο κατευθείαν. ΠΡΟΣΟΧΗ: Οι τελικές τιμές γωνίας στροφής πρέπει να διαιρεθούν με τους αντίστοιχους συντελεστές ασφαλέιας. Το αρχείο ΔΕΝ είναι κλειδωμένο, οπότε όποιος ασχοληθεί με αναβάθμιση κλπ ας το ανεβάσει ξανά για όλους μας. Ελπίζω να φανεί χρήσιμο και αν βρεθεί κάποιο λάθος στους υπολογισμούς ζητάω εκ' των προτέρων συγνώμη και περιμένω τις διορθώσεις.
  23. Καλησπέρα σε όλους. Αναπτύσω κάποιες εφαρμογές σε VB6 σαν βοηθήματα στο sap2000. Ανεβάζω μια πρώτη εφαρμογή η οποία δημιουργεί συνδυασμούς φορτίσεων κατά EC1 και κατά Ν.Ε.Α.Κ με βάση τις φορτίσεις που είναι καταχωρημένες στο αρχείο. Οι συνδυασμοί καταχωρούνται στο $2k file του SAP και μετά με import γίνεται εισαγωγή στο μοντέλο. Γενικά είναι αρχική προσπάθεια γι' αυτό όποιος θέλει να το χρησιμοποιήσει καλό είναι να επικοινωνήσει μαζί μου για διευκρινήσεις. ([email protected]). Μπορεί να στείλει mail στη διεύθυνση αυτή και θα δώσω τηλέφωνο επικοινωνίας. Εύχομαι να φανεί χρήσιμο στους χρήστες του SAP. Αν παέι καλά θα ανεβάσω και άλλες εφαρμογές που αναπτύσσω (κατανομή φορτίων από πλάκες σε δοκούς με τραπέζια - τρίγωνα και όχι με πεπερασμένα, τελική διαστασιολόγηση δοκών με EC2 και άλλα). Combos_Creator.exe
×
×
