jackson Δημοσιεύτηκε Σεπτέμβριος 28 , 2010 Share Δημοσιεύτηκε Σεπτέμβριος 28 , 2010 Εισαγωγή φορέα με συνδυασμό όλων των τύπων στοιχείων...ραβδωτών και επιφανειακών. Για τις παραμέτρους κοίτα στο manual γιατί δεν έχω κάνει κάτι τέτοιο μέχρι στιγμής... Link to comment Share on other sites More sharing options...

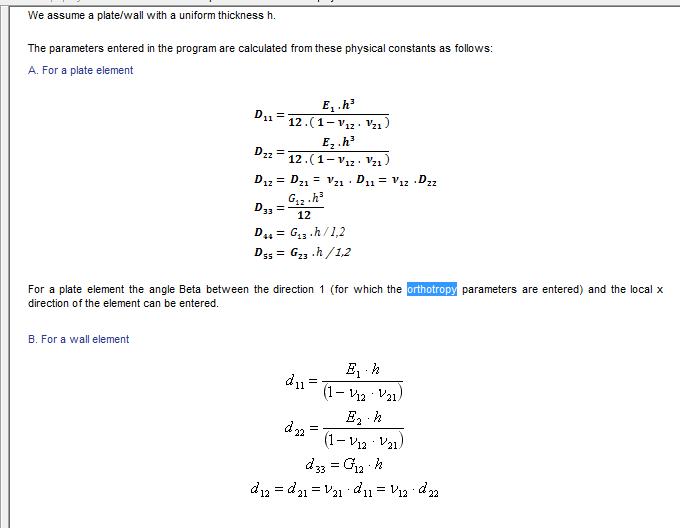

terry Δημοσιεύτηκε Σεπτέμβριος 28 , 2010 Share Δημοσιεύτηκε Σεπτέμβριος 28 , 2010 Για την πληροτητα δες τη φωτο... Γενικα στη συγκεκριμενη μελετη εχω βαλλει dwg, δικες μου διατομες κτλ.. Απιστευτα ευχρηστο το προγραμμα.. πχ. ελξεις στο dwg και επεξεργασια των γραμμων αμεσος υπολογισμων αδρανειακων χαρακτηριστικων τυχουσων διατομων και εξαγωση τους ακομα και σε word σε επεξεργασιμο πινακ...Κτλ, κτλ... Oταν χρησιμοποιείς το connect members/nodes τι ακριβως συνδεση κανει??? Αρθωτη?? Link to comment Share on other sites More sharing options...
jackson Δημοσιεύτηκε Σεπτέμβριος 28 , 2010 Share Δημοσιεύτηκε Σεπτέμβριος 28 , 2010 Μονολιθική...απλώς για να μην κάνεις πολλές δοκούς. Link to comment Share on other sites More sharing options...
terry Δημοσιεύτηκε Σεπτέμβριος 28 , 2010 Share Δημοσιεύτηκε Σεπτέμβριος 28 , 2010 Μπορω να την αλλαξω?? Αρα στις τεγιδες εχουμε ενα φαουλ.. Εγω τη νομιζα αρθρωτη... Αν σου πω τον προβληματισμο μου.. Εχω μια κατασκευη απο λεπτοτοιχες διατομες ψυχρης ελασης και φυλλα OSB. Τα υποστυλωματα μπαινουν ανα 60εκ. Στην κορυψη συνδεονται με ενα μονοκομματο δοκαρι με τρυπανοβιδες. Σιγουρα πακτωση δεν μπορει να θεωρηθει. Ετσι με βολευει να βαζω ενα μελος και να το συνδεω αυτοματα αλλα νομιζα οτι η συνδεση ειναι αρθωτη.. Οποτε λες να το κανω κομματι-κομματι?? Link to comment Share on other sites More sharing options...
jackson Δημοσιεύτηκε Σεπτέμβριος 28 , 2010 Share Δημοσιεύτηκε Σεπτέμβριος 28 , 2010 Δεν ξέρω πως έκανες τη σύνδεση τεγίδων (με ποια εντολή εννοώ), αλλά ακόμα κι αν τις σύνδεε μονολιθικά με τα ζυγώματα, δεν πρόκειτε να άλλαζε κάτι δραματικά καθότι θα δεις ότι η ροπή στη στήριξη θα είναι σχεδόν μηδενική λόγω ακαμψιών. Πάντως η μορφή της σύνδεσης με αυτή την εντολή δεν αλλάζει. Τώρα στο θέμα σου....αν αυτή η δοκός παραλαμβάνει κατακόρυφα φορτία, μάλλον ένα ένα τα βάζεις. Αν όμως την δεν παραλαμβάνει κατακόρυφα φορτία, τότε δως το σαν μέλος που αναλαμβάνει μόνο αξονικά φορτία (FEM model--> Axial force only...κάτι τέτοιο). Πάντως αν έχεις κάνναβο, με τις ευκολίες και τα multicopy του Scia τα κάνεις όλα σε dt... Link to comment Share on other sites More sharing options...
ιταλος Δημοσιεύτηκε Σεπτέμβριος 28 , 2010 Share Δημοσιεύτηκε Σεπτέμβριος 28 , 2010 για την συνδεση των τεγιδων τη βαζεις οπως ειπες μονοκοματη και μετα κλικαρεις τις τεγιδες και τις δοκους οπου πατανε οι τεγιδες και μετα crosslink και επιλεγεις αρθρωση η πακτωση,στην πραγματικοτητα στις στιριξεις εχει ροπη(σαν συνεχης δοκος) οποτε πιστευω ειναι αρκετα ρεαλιστικη η προσομειωση..και κατι ακομα για τις τεγιδες ψυχρης ελασης ,στις οποιες βαζουμε "μανικια" σου προτεινω να χρησιμοποιησεις μεταβλητη διατομη με την εντολη 1D member>arbitrary components ,γιατι κατα τον ελεγχο θα αστοχουν στις στιριξεις,δηλαδη εκει που στην ουσια το παχος της διατομης σου ειναι διπλο..εμενα με εσωσε... Link to comment Share on other sites More sharing options...
terry Δημοσιεύτηκε Σεπτέμβριος 30 , 2010 Share Δημοσιεύτηκε Σεπτέμβριος 30 , 2010 Μια ερωτηση γιατι εχω μπλεχτει λιγο να μου πειτε τη γνωμη σας... Εστω μια συνεχης κυρια δοκος που πανω της συνδεονται αρθρωτα 4 δευτερευουσες δοκοι.. 1η εναλλαχτικη Δημιουργω 4 κομβους στην κυρια δοκο και στη ακρη της δευτερευσουσας οριζω αρθρωση 2η εναλλαχτικη Δεν δημιουργω κομβους. Βαζω με τα snaps τις δευτερευσουσες στη θεση που θελω, επι τις κυριας δοκου, παταω εντολη "connect nodes/members", γινεται η συνδεση με την κυρια και μετα παλι οριζω στο ακρο των δευτερευουσων αρθρωση.. Πιστευεται οτι θα υπαρχει διαφορα μεταξυ αυτων των δυο?? Απλα μαρεσει η 2η γτ δεν θελω να δημιουργω πολλα μελη.. Link to comment Share on other sites More sharing options...
jackson Δημοσιεύτηκε Σεπτέμβριος 30 , 2010 Share Δημοσιεύτηκε Σεπτέμβριος 30 , 2010 Τοοοοοοοοοο 2 ΥΓ. Θέλει και 10 χαρακτήρες... Link to comment Share on other sites More sharing options...
terry Δημοσιεύτηκε Σεπτέμβριος 30 , 2010 Share Δημοσιεύτηκε Σεπτέμβριος 30 , 2010 Δεν μου απαντησεις αν νομιζεις οτι εχουν διαφορα οι δυο εναλλακτικες.. Link to comment Share on other sites More sharing options...
jackson Δημοσιεύτηκε Σεπτέμβριος 30 , 2010 Share Δημοσιεύτηκε Σεπτέμβριος 30 , 2010 Καααααααμία Link to comment Share on other sites More sharing options...
