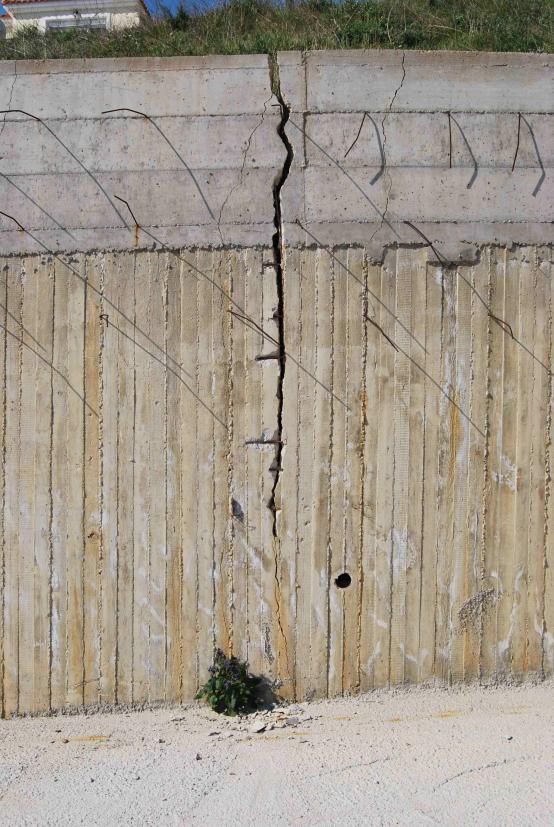

Pueblo Δημοσιεύτηκε Μάρτιος 27 , 2011 Share Δημοσιεύτηκε Μάρτιος 27 , 2011 Γειά σας συνάδελφοι Έχω το τοιχείο της φωτογραφίας. Ο οπλισμός είναι φ10 ανά άτακτα διαστήματα μέχρι και 40εκ. Το πάχος του είναι 24εκ. και το ύψος του είναι περίπου 4,5μ. Η πρώτη σκυροδέτηση έγινε μέχρι τα 3,5μ. Εκτός από τη μεγάλη ρωγμή έχουν εμφανιστεί και αρκετές διαγώνιες ρωγμές όπως θα δείτε στις φώτο. Μπορείτε να μου πείτε τη γνώμη σας για τα αίτια αστοχίας? 1 Link to comment Share on other sites More sharing options...
AlexisPap Δημοσιεύτηκε Μάρτιος 27 , 2011 Share Δημοσιεύτηκε Μάρτιος 27 , 2011 Διαφοροκή καθίζηση, ήτοι ανεπαρκής (αντοχή) δυσκαμψία της θεμελίωσης του τοιχείου σε κατακόρυφα φορτία. Προφανώς η θεμελίωση έγινε επιφανειακά, επί χαλαρού επιχώματος. Φυσικά η καθίζηση δεν προέκυψε από το βάρος του τοιχείου, αλλά από το βάρος των ανάντη γαιών... Όσο για το Φ10/κάτι, είναι μάλλον απελπιστικά λίγο για τοιχείο 4,5m, αλλά τι να το κάνεις, άμα δεν έχει θεμελίωση, τι τα θες τα σίδερα; Link to comment Share on other sites More sharing options...

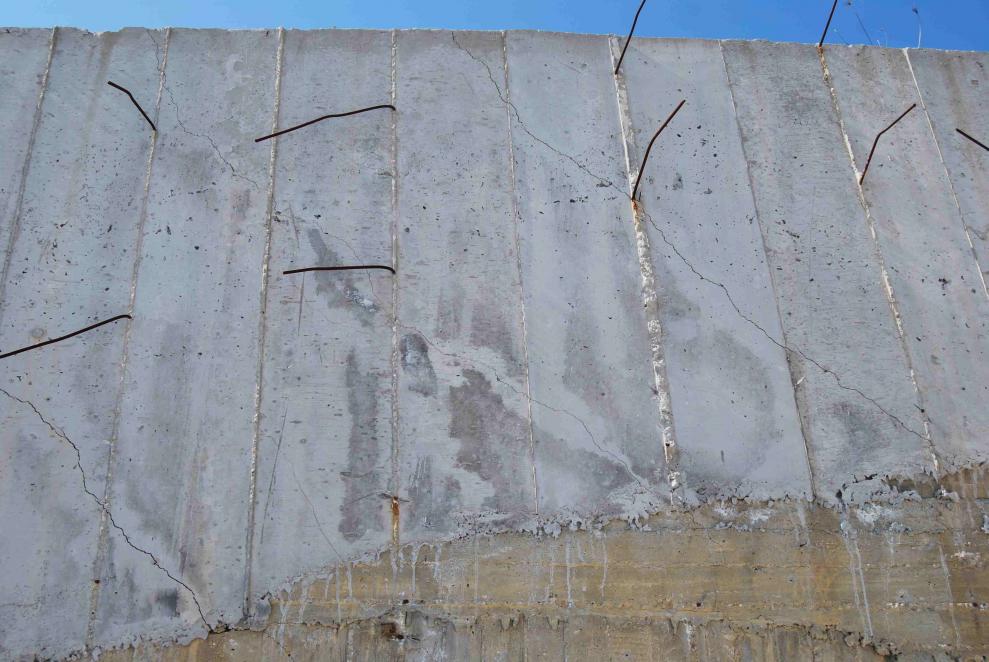

Pueblo Δημοσιεύτηκε Μάρτιος 27 , 2011 Συγγραφέας Share Δημοσιεύτηκε Μάρτιος 27 , 2011 Αλέξη διαφορική θα έλεγα και εγώ αλλά δε σας είπα ότι η φωτογραφία με τις διαγώνιες έχει τραβηχτεί από το τοιχείο δεξιά της μεγάλης ρωγμής. Με μπερδεύει το πράγμα Link to comment Share on other sites More sharing options...
AlexisPap Δημοσιεύτηκε Μάρτιος 27 , 2011 Share Δημοσιεύτηκε Μάρτιος 27 , 2011 Δεν αλλάζει κάτι. Το ότι η μεγάλη ρωγμή έγινε κατακόρυφη μπορεί να οφείλεται σε μη εφαρμογή του απαιτούμενου μήκους παράθεσης των οριζόντιων οπλισμών (εξαιρετικά πιθανό) και όχι στην εντατική κατάσταση (απίθανο). Κοινώς, η ρωγμή έγινε στην θέση ένωσης των διανομών οι οποίες στην πράξη... δεν ενώνονται. Link to comment Share on other sites More sharing options...
Pueblo Δημοσιεύτηκε Μάρτιος 27 , 2011 Συγγραφέας Share Δημοσιεύτηκε Μάρτιος 27 , 2011 Ο οπλισμός στη κατακόρυφη ρωγμή έχει αστοχήσει σαν οπλισμός. Έχουν κοπεί τα σίδερα στα δύο Link to comment Share on other sites More sharing options...
AlexisPap Δημοσιεύτηκε Μάρτιος 27 , 2011 Share Δημοσιεύτηκε Μάρτιος 27 , 2011 Πόσος ήταν αυτός ο ωπλισμός; Link to comment Share on other sites More sharing options...
Pueblo Δημοσιεύτηκε Μάρτιος 27 , 2011 Συγγραφέας Share Δημοσιεύτηκε Μάρτιος 27 , 2011 8φ10 περίπου. Αυτό που ήθελα να πω πάντος στο προηγούμενο μήνυμα είναι ότι αν υποθέσουμε ότι είναι διαφορική καθίζηση, το κομμάτι δεξιά από τη μεγάλη ρωγμή καθιζάνει δεξιόστροφα ενώ οι διαγώνιες ρωγμές δείχνουν το αντίθετο μιας και βρίσκονται δεγιά από τη μεγάλη ρωγμή Link to comment Share on other sites More sharing options...
dimitris11140 Δημοσιεύτηκε Μάρτιος 27 , 2011 Share Δημοσιεύτηκε Μάρτιος 27 , 2011 Σου εχει κατσει το τοιχειο.προφανως εχει γινει η θεμελιωση πανω σε σαθρο εδαφος . Link to comment Share on other sites More sharing options...

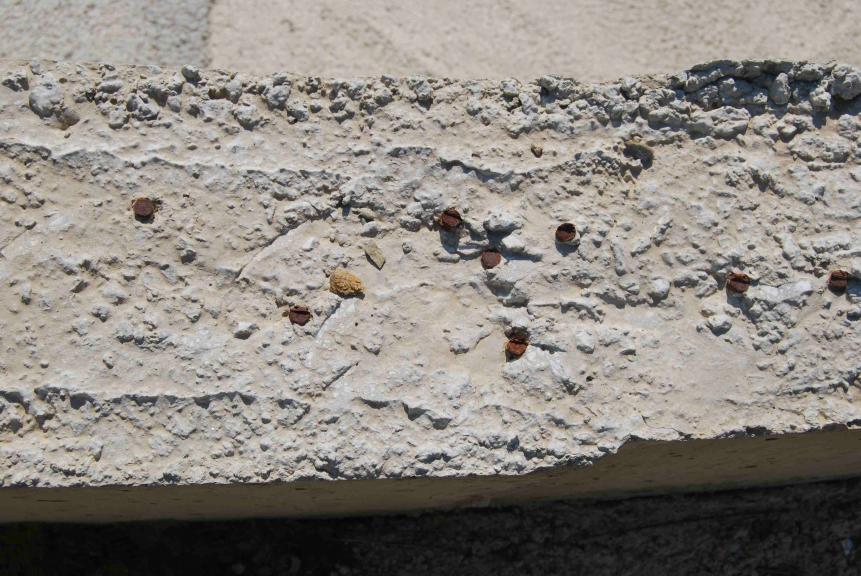

chrisven Δημοσιεύτηκε Μάρτιος 27 , 2011 Share Δημοσιεύτηκε Μάρτιος 27 , 2011 pueblo δεν είναι απαραίτητο να συμβαίνει αυτό που λες πάντως μου κάνει εντύπωση στην τριτη φωτό ο κατακόρυφος οπλισμός πόσο άναρχα είναι τοποθετημένος και κοντά στον άξονα της διατομής Link to comment Share on other sites More sharing options...
Pueblo Δημοσιεύτηκε Μάρτιος 27 , 2011 Συγγραφέας Share Δημοσιεύτηκε Μάρτιος 27 , 2011 Ναι μου έχει κάτσει το τοιχείο γιατί αυτό βλέπω. Δε μου απάντησες όμως πως εξηγήτε η διαφορική με τις συγκεκριμένες ρωγμές. chrisven, για αυτό ακριβώς έχω κολλήσει με το τοιχείο γιατί η κατάσταση του είναι απελπιστική. Και αυτή η διάταξη όπλισης συνεχίζεται σχεδόν σε όλο το μήκος Link to comment Share on other sites More sharing options...
