Τετράριχτη ξύλινη στεγη με φεγγίτη στη μέση

Recommended Posts

Καλημέρα στους συναδέλφους,



Έχω να αντιμετωπίσω μία τετράριχτη ξύλινη στέγη διαστάσεων 10*10μ με ένα φεγγίτη ακριβώς στο μέσο της διαμέτρου 1,50μ.

Η αλήθεια είναι πως δεν έχω ξαναδεί καν κάτι τέτοιο!

Το μέγιστο ύψος της στέγης είναι περίπου στα 2,60μ και κάτω από αυτή υπάρχει πλάκα σκυροδέματος με μία οπή στο κέντρο επίσης διαστάσεων 3,90*3,90μ, εξού και ο φεγγίτης από πάνω.

Αυτό που σκεφτόμουν ήταν να κάνω την κλασική διαμόρφωση της στέγης αλλά στις τέσσερις γωνίες της οπής να τοποθετήσω ξύλινα υποστυλώματα σαν ορθοστάτες τα οποία και θα στηρίζουν τις τέσσερις δοκούς που τρέχουν στις διαγωνίους της κάτοψης.

Επιπλέον στη θέση του φεγγίτη σκέφτομαι να τοποθετήσω , αν γίνεται δεν ξέρω, μία ξύλινη στεφάνη ή και μεταλλική πάνω στην οποία θα "κλείνουν" οι διαγώνιες δοκοί.



Αν έχει δει κάποιος κάτι παρόμοιο ή εάν υπάρχει κάποια σκέψη επί του προβλήματος ευχαρίστως να τη συζητήσουμε!

Share this post


Link to post
Share on other sites

Εκτός απο τα 4 διαγώνια ημιζευκτά θα χρειαστείς και 4 ενδιάμεσα αυτών.

Οπωσδήποτε πρέπει να υπάρχει δακτύλιος μεταλλικός.

Με τι θα σκεπαστεί ο φεγγίτης;

Share this post


Link to post
Share on other sites

Ανέβασε και ένα σκαριφηματάκι αν σου είναι εύκολο.

Share this post


Link to post
Share on other sites

Στο σκαρίφημα φαίνεται θέση του φεγγιτη και η οπή στην πλάκα κάτω από την στέγη όπου και σκέφτομαι να εδράσω τα ξύλινα "υποστυλωματα".

Πως θα στεγαστεί ακριβώς από πάνω δεν είμαι σίγουρος.

Τα ενδιάμεσα των ημιζευκτων δοκαρια είναι ενδεικτικά φυσικά αλλά μένει και ένα κενό της τάξης του 1,50μ ανάμεσα σε κάθε τέταρτο.

ΚΑΤΟΨΕΙΣ 06-04-2011-Model.pdf

Share this post


Link to post
Share on other sites

Στο κενό ακριβώς να βάλεις νέο ημιζευκτό και να αλλάξεις την διαδοκίδωση.

Απο πάνω τι θα έχει;επιτεγίδες,σανίδια;

Τι κεραμίδια;

Share this post


Link to post
Share on other sites

Από πάνω θα μπουν τεγιδες και από πάνω το σανίδωμα της στέγης για να τοποθετηθούν κεραμίδια ,αλλά τι τύπου δεν το γνωρίζω για να είμαι ειλικρινής.

Share this post


Link to post
Share on other sites

- Από την στιγμή που μπορείς να βάλεις ορθοστάτες το πρόβλημα γίνεται απλούστατο: Δεν θα έχεις λειτουργία ζευκτού, αλλά επικλινείς μονοπροέχουσες δοκούς (τα ψαλίδια και οι μαχιάδες)



- Οι διαστάσεις είναι πολύ μικρές για να έχεις και τεγίδες. Θα έχεις μόνο ψαλίδια και πέτσωμα.



- Αξονική απόσταση ψαλιδιών κάτι μεταξύ 60 και 80 cm.

Share this post


Link to post
Share on other sites

Εννοείται ότι τα λέμε ημιζευκτά καταχρηστικώς.Και επικαθήμενα.

Θα χρειαστεί αντηρίδα ο πρόβολος για να μην έχεις μεγάλες διατομές.

Share this post


Link to post
Share on other sites

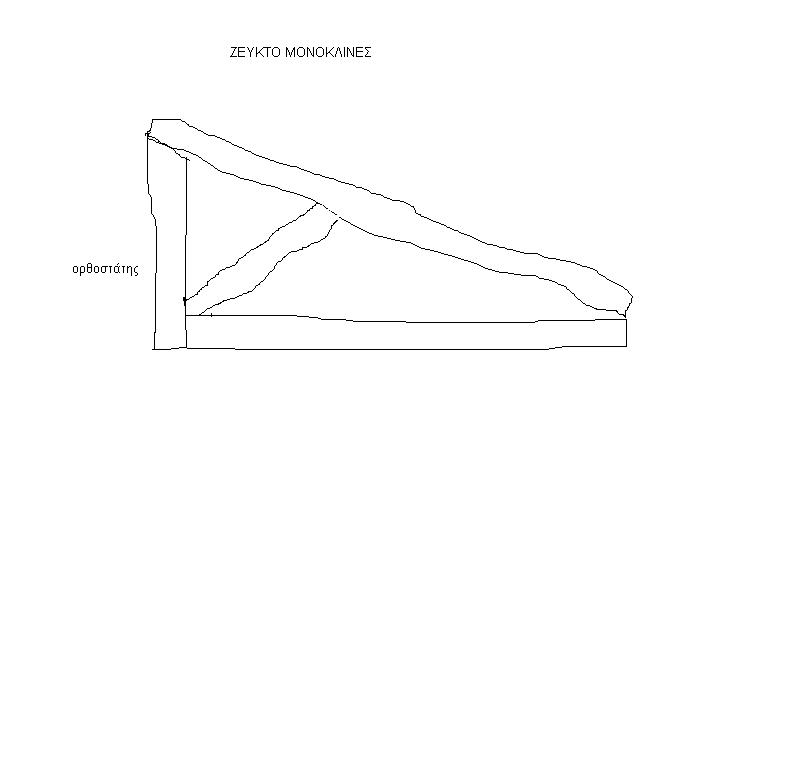

αλέξη αυτό το ζευκτό εννοείς?


Share this post


Link to post
Share on other sites

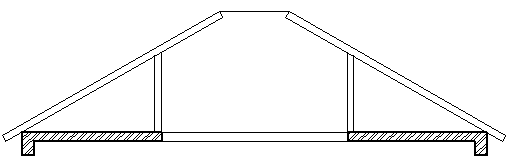

Αυτό θέλει να κάνει:


Share this post


Link to post
Share on other sites
