Υπολογισμός συρματόσχοινων

[CostasV]

εχαριστω πολυ!!!

με την πολυτιμη βοηθεια σας (και με της μπολικες ωρες στιψιματος εγκεφαλου) καταφερα να βγαλω ακρη. ευχαριστω πολυ. εχει λιγο απο πατεντα η λυση....

υπολογιζω τριγωνομετρικα πια ειναι η επιμικινση για να φτασει τα 7 cm η απολκιση. μετα υπολογιζω την δυναμη για να επιμικινθει το συρματοσχοινο κατα αυτο το ΔL με δεδομενο L. στην συνεχεια κανουμε αναλυση της δυναμης του φορτιου σε Fx και Fy για γωνια που σχηματιζετε κατα την αποκλιση των 7cm.

αυτη η δυναμη ειναι και αυτη που πρεπει να βαλουμε για να το κρατησουμε "κοντρα". χωρις ολοκληροματα και χωρις ανωτερα μαθηματικα!! δοκιμασμενο στο ANSYS για συμπαγη δοκο με διαμετρο 1mm που μπορει να θεωρηθει και συρματοσχοινο. πολυ προσεγκιστικο αλλα επιβεβαιωνει την αρχικη σκεψη.

σας εχω και μια γεωμετρικη σπαζοκεφαλια στο νεο topic!!!



Ετοίμασα ένα excel για το πρόβλημα, που παίρνει 4 νούμερα (δύο φορτία και δύο μετατοπίσεις) και υπολογίζει την σταθερά ελατηρίου και την αρχική προένταση.



Επειδή δεν μπορώ να το ανεβάσω (δοκίμασα 3 φορές και μου βγάζει μήνυμα crak alert) [s:b6b912b17b]στείλε μου το email σου με pm να σου στείλω το excel, αν θελεις.[/s:b6b912b17b]



EDIT : Σου έστειλα στο email σου το φύλλο excel



EDIT2 : Το αρχείο excel το ζιπαρα και το στέλνω συνημμένο

springandwirerope_111.zip

[CivilKald]

Θα λεγε κανείς ότι μοιάζει με στοιχειώδη προσομοίωση κρεμαστής γέφυρας...Αν καταφέρεις να βρείς κάποιο πρότυπο τεύχος στατικών υπολογισμών τέτοιων κατασκευών θα βρείς και ακριβείς απαντήσεις για τη παραμορφωσιακή απόκριση στις διάφορες φορτίσεις. Σε μια βιβλιοθήκη πολυτεχνικής σχολής θα βρείς σίγουρα πτυχιακή που να εκπονεί τέτοιες επιλύσεις...

[gnusselt]

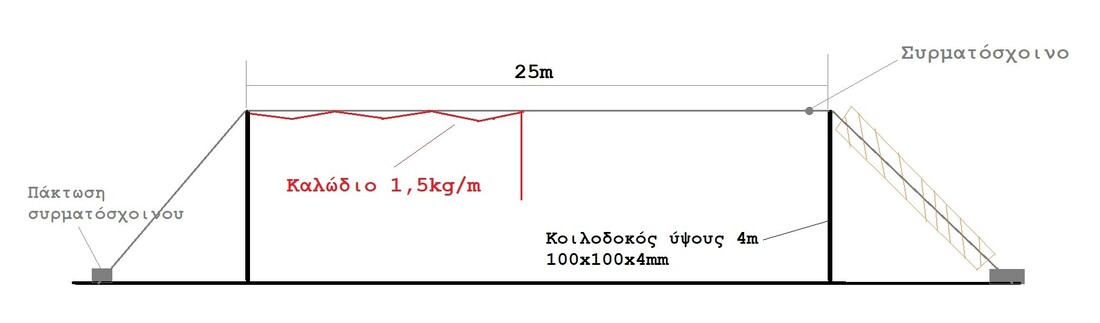

Επανέρχομαι στο θέμα με ένα πρόβλημα ανάρτησης καλωδίου σε συρματόσχοινο πάνω από δεξαμενή που στο κέντρο της πρέπει να πάει το καλώδιο. Δείτε την εικόνα παρακάτω.  Πώς θα υπολογίσω τον τύπο του συρματόσχοινου και τη διάμετρο του;   Αρχικά, πρέπει να υπολογίσω τη δύναμη στις θέσεις χαμηλά στο έδαφος αλλά πώς το κάνεις, όταν το φορτίο είναι στην ουσία κάθετο στο φορέα σου και εσύ θες την δύναμη στην διαγραμμισμένη περιοχή, επάνω στον φορέα σου;



Edited Ιανουάριος 1 by gnusselt
