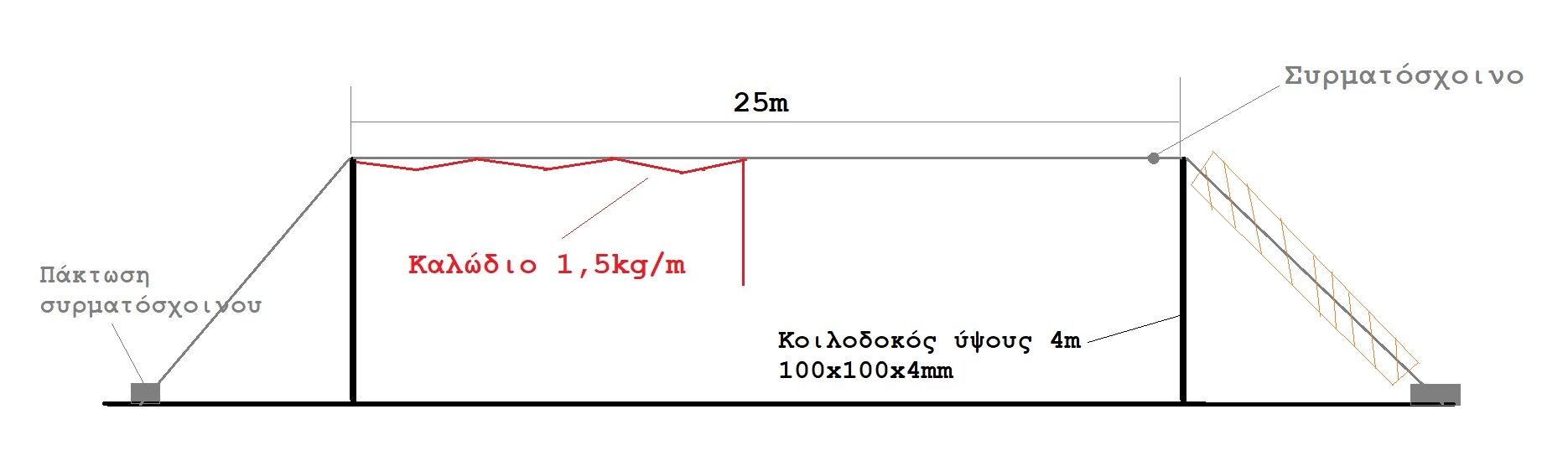

  1. Δεν αναφέρεις τη διατομή του καλωδίου. Επίσης ο πίνακας 6.13 έχει άλλα πράγματα (έχω την έκδοση του 2005 με το μπλε εξώφυλλο).
  2. ❓ Ως μηχανολόγος μηχανικός ζητώ τη βοήθεια των Πολιτικών Μηχανικών του φόρουμ. Θέλω να περάσω καλώδια επί εσχάρων εντός υπέργειου σκυροδετημένου καναλιού ωφέλιμης διατομής 1mx1m και μήκους 40m. Το κανάλι θα έχει πάχος 20cm. Εδράζεται επί χώματος. Στην πάνω πλευρά του θα υπάρχει "πατούρα" για έτοιμες πλάκες σκυροδέματος 250kg/m2, ώστε να υπάρχει πρόσβαση σε περίπτωση αντικατάστασης καλωδίων. Οι τρεις εσχάρες που θα στερεωθούν με αντιρίδες εντός του καναλιού και μόνο στη μία πλευρά του έχουν γραμμικό φορτίο ~ 20kg/m η κάθε μια με την ανάλογη ροπή. Υπόψη ότι κάθε 5m θα υπάρχει άνοιγμα 40x10cm (οριζόντια x κάθετα) ώστε κάποια καλώδια να εξέρχονται του καναλιού προς τα ηλεκτρικά φορτία που τροφοδοτούν. Το αναφέρω γιατί γνωρίζω ότι οι οπές είναι σημεία συγκέντρωσης τάσεων. Δυστυχώς, η εταιρεία δεν μου παρέχει βοήθεια και ένας Πολιτικός Μηχανικός μου είπε να βάλω 8mm οπλισμό, χωρίς όμως ένα σκαρίφημα, πως θα είναι το τσέρκι, αποστάσεις κτλ. Σκέφτηκα επίσης να κάνω το "δάπεδο" του καναλιού με διπλάσιο πάχος ώστε να δημιουργήσω μια μορφή πέδιλου το οποίο θα είναι και υπόγειο για μεγαλύτερη ακαμψία στην κάμψη. Κάποια βοήθεια παίδες;
  3. Στη φωτογραφία βλέπετε έναν τριφασικό κινητήρα 2 ταχυτήτων. Οι ακροδέκτες στη μικρή φωτογραφία τί είναι; Επίσης, πώς επιλέγω με ποιό τύλιγμα θα πάρει στροφές ο κινητήρας; Ο κινητήρας ξεκινάει με soft starter.
  4. Σε οποιονδήποτε 3φασικό κινητήρα βάζουμε αγωγούς L1 L2 L3 PE ; Υπάρχει περίπτωση να μην βάλω αγωγό γείωσης ; Υπάρχει περίπτωση να βάλω και ουδέτερο (π.χ. 5 x 2,5 mm2) ;
  5. ❓ Παρακαλώ τη βοήθεια σας σε ένα θέμα υπολογισμού καλωδίου κινητήρα. Ο κινητήρας εν τω μεταξύ είναι συνδεμένος με 70mm2 καλώδιο και λειτουργεί έτσι περίπου 10 χρόνια. Ο κινητήρας είναι 30kW. Μήκος γραμμής 200m εντός εδάφους. Το πρόγραμμα της 4M υπολογίζει 30mm2. Το πρόγραμμα EcoStruxure Power Design - Ecodial INT V4.99 της Schneider Electric υπολογίζει 120mm2. Εγώ με μολύβι και χαρτί, λαμβάνοντας υπόψη και την επαγωγική αντίσταση, υπολογίζω 120mm2. Αν δεν λάβω υπόψη μου την επαγωγική αντίσταση η διατομή είναι 70mm2 (Με αυτό το καλώδιο που λειτουργεί). Θυμίζω πτώση τάσης ΔV=1,73 * I' * (Rαγωγού * συνΦ + X * ημΦ) που πρέπει να είναι μικρότερη από 16V (4% x 400V). Διαβάζω το βιβλίο "Βιομηχανικές ηλεκτρικές εγκαταστάσεις" του Βασίλειου Μπιτζιώνη. Τελικά, το πρόγραμμα της 4Μ είναι πολύ εκτός της πραγματικότητας. Πείτε μου αν κάνω κάτι λάθος.
  6. Υπάρχει κάποια οδηγία για υπόγεια όδευση καλωδίων μέσης τάσης; Θέματα βάθους, τρόπου τοποθέτησης αγωγών και χαλκού, σήμανση, πάχος άμμου, χαλίκια, πλάκες, δίχτυ σήμανσης. Ακολουθούμε οδηγία ΔΕΗ ή Τεχνικές Προδιαγραφές ΕΛΟΤ; Επίσης, επιτρέπεται η σύνδεση με μούφα τέτοιων αγωγών N2XSY;
  7. Υπάρχει η έννοια "Ημερολόγιο έργου" σε διαγωνισμό που δημοπρατήθηκε ως Προμήθεια και όχι ως Έργο; Η προμήθεια αφορά μηχανολογικό εξοπλισμό (αντλίες, ηλεκτρικοί πίνακες, καλώδια, σκυροδετημένη βάση, δεξαμενές πλαστικές) αλλά μαζί με την εγκατάσταση τους. Η λέξη "εγκατάσταση" αναφέρεται σε μερικά άρθρα της Προμήθειας. Το σκέφτομαι γιατί αν ακολουθήσω κανονικά την Προμήθεια τί θα γράφω; Σήμερα π.χ. έγινε παραγγελία σε προμηθευτή η αντλία Α; Σε μια άλλη μέρα θα γράψω ότι έφτασε η αντλία Α στην αποθήκη. Θα γεμίσω 5 μήνες παραγγελίες υλικών και αφίξεις υλικών και πολύ μετά θα αρχίσει η εγκατάσταση τους (άρα θα ομοιάζει με έργο). Με προβληματίζει πολύ γιατί η Αναθέτουσα Αρχή ζητάει ντε και καλά Ημερολόγιο Έργου. Σας έχει τύχει; Κάποια συμβουλή;

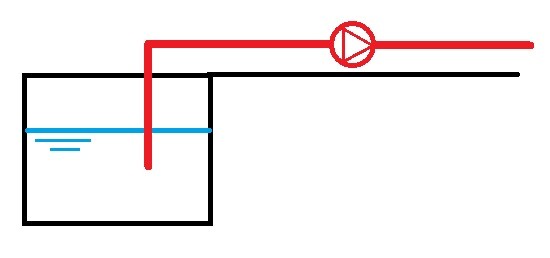

  8. ❓ Παρακαλώ τη βοήθεια σας σε ένα υδραυλικό πρόβλημα. Έχω μια αντλία που τροφοδοτεί με σωλήνα Σ1 μία δεξαμενή Δ1. Η δεξαμενή Δ1 είναι συνδεμένη με μια ίδια δεξαμενή Δ2 μέσω της σωλήνας Σ2. Από τη δεξαμενή Δ2 μέσω μιας σωλήνας Σ3 έχω την τελική εκροή ελεύθερα στην ατμόσφαιρα. Η αντλία είναι τοποθετημένη μακριά, δηλ. η σωληνογραμμή Σ1 είναι περίπου 100m, με ανεβάσματα και κατεβάσματα. Η τροφοδοσία πάντως της Δ1 είναι από το πιο ψηλό σημείο. Ρωτώ αν η παρακάτω σκέψη μου είναι ορθή ή όχι: Αν η σωλήνα Σ1 είναι πιο μεγάλη σε διάμετρο από την Σ2, τότε η Δ1 θα γεμίζει γρήγορα με αποτέλεσμα να υπερχειλίζει. Άρα πρέπει να βρω μια σχέση μεταξύ διαμέτρων των σωλήνων και των όγκων των δεξαμενών (καθότι η αντλία είναι δύσκολο να αλλάξει, αλλά μπορεί να σταγγαλιστεί η ροή της μέσω μιας βάνας) ώστε να προλαβαίνει η εκροή την αρχική είσοδο. Οι στάθμες των δεξαμενών πρέπει να είναι στο ίδιο επίπεδο.
  9. Υπάρχει κάποιο αξιόλογο forum εκτός της Siemens για το Logo;
  10. Κάποιος να διαφωτίσει κι εμάς; Ενδιαφέρομαι αρχικά για γλώσσα FBD σε Siemens Logo.
  11. Όταν επιλέγω τριφασικό διακόπτη ισχύος 100Α αυτό σημαίνει ότι σε κάθε από τους L1, L2, L3 περνάει ρεύμα 100Α και είναι η ένταση Ι της εξίσωσης P=1,73 V I cosφ. Σωστά;
  12. Αν μετρήσω τη θερμοκρασια θα παω με την εξίσωση m c ΔΘ για να υπολογίσω το ψυκτικό φορτίο χοντρικά και με κάποια προσαύξηση ;
  13. Δεν υπάρχει. Αλλά δεν με ενδιαφέρει ο αέρας που δίνει το μηχάνημα αλλά ο αέρας του χώρου που είναι εγκατεστημένο ρο μηχάνημα. Φοβάμαι μην υπερθερμανθεί στο περιβάλλον εργασίας του.
  14. Οταν λες ρεύμα γραμμής εννοείς της μιας φάσης ; Τα ρεύματα σε καθε φάση θα πρέπει να έχουν ιδια τιμή;
×
×
