Αντικατάσταση αναλογικού θερμοστάτη χώρου με ψηφιακό Siemens RDE100.1


spe75
 Share

Recommended Posts

Καλησπέρα σε όλους!

Χρειάζομαι απεγνωσμένα βοήθεια.
Θέλω να αντικαταστήσω τον παλιό θερμοστάτη του σπιτιού (siemens raa30.16) με τον ψηφιακό siemens rde100.1.

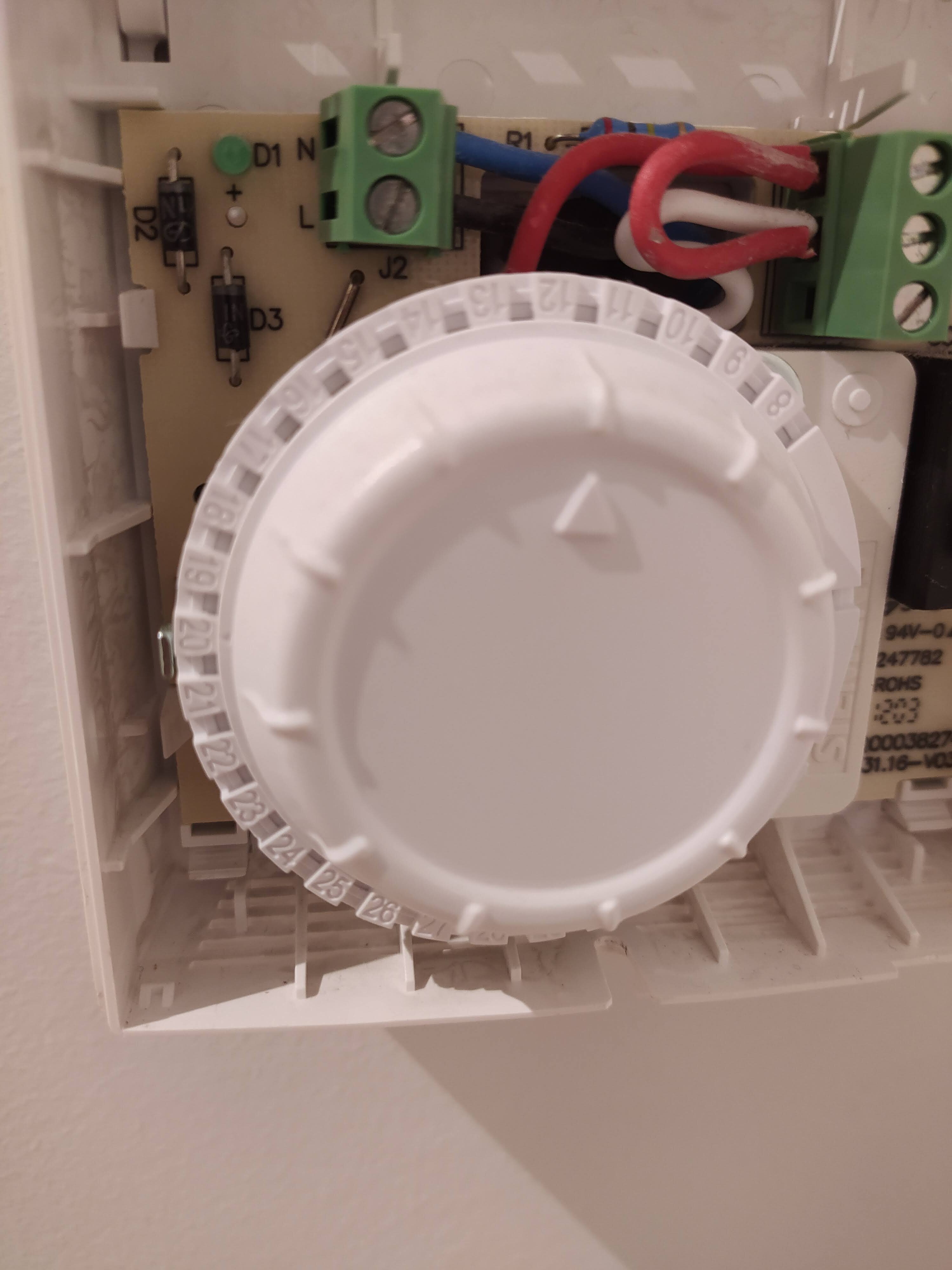

Ο παλιός έχει την παρακάτω συνδεσμολογία :
N παει το μπλε καλώδιο
L πάει το μαύρο καλώδιο
Υ1 πάει το άσπρο καλώδιο
L4 πάει το κόκκινο καλώδιο
τέλος υπάρχει ένας βραχυκυκλωτήρας μεταξύ Υ1 και L4

Από αυτά που έχω διαβάσει μέχρι τώρα κατάλαβα ότι πρέπει να συνδέσω το μαύρο στο Q11 και το άσπρο στο Q14.
Το μπλε δεν το συνδέω καθόλου γιατί ο καινούριος παίρνει μπαταρίες.

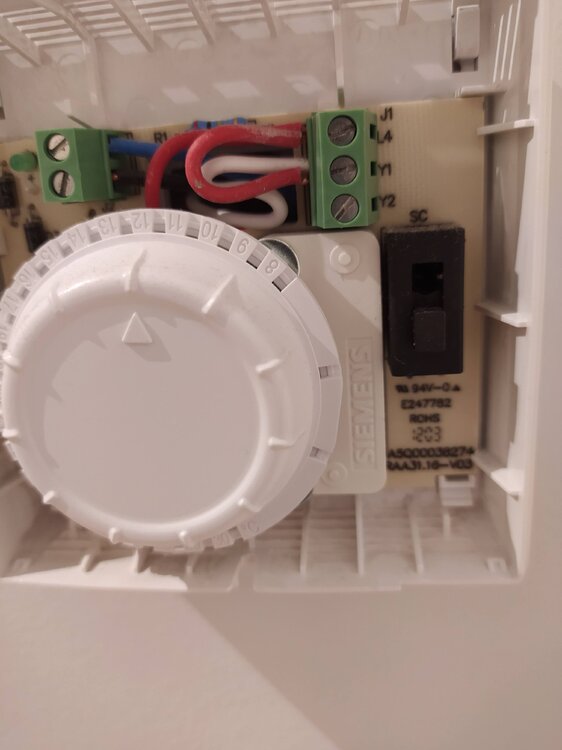

Στον παλιό θερμοστάτη (RAA31.16) εκτός από τα L,N και Υ1 είναι συνδεδεμένο και το L4 με ένα κόκκινο καλώδιο που έρχεται από τον τοίχο.

Τι είναι αυτό το κόκκινο καλώδιο;;;

Επίσης το Υ1 είναι γεφυρωμένο με το L4. Αυτό διάβασα ότι είναι για το λαμπάκι του θερμοστάτη.
Δεν ξέρω όμως τι πρέπει να κάνω με το κόκκινο καλώδιο που πάει στο L4.
Μήπως πρέπει να το συνδέσω και αυτό στο Q14 του καινούριου θερμοστάτη (RDE100.1) μαζί με το άσπρο (που είναι αυτό που πηγαίνει στο Υ1 του παλιού).

Βάζω τα manuals και καμιά φωτογραφία μήπως βοηθήσει την κατάσταση...

Ευχαριστώ πολύ εκ των προτέρων!



A6V10348226_Installationsanleitung _ Installation Instructions_de.pdf Room-Thermostat-RDD100-1DHW--RDE100-1DHW--RDE100---RDE100-1_A6V10399577_hq-en.pdf

Edited by Spyros Eleftheriadis
Link to comment
Share on other sites

9 ώρες πριν, Spyros Eleftheriadis said:

Στον παλιό θερμοστάτη (RAA31.16) εκτός από τα L,N και Υ1 είναι συνδεδεμένο και το L4 με ένα κόκκινο καλώδιο που έρχεται από τον τοίχο.

Τι είναι αυτό το κόκκινο καλώδιο;;;

Μπορεί η συνδεσμολογία ενός θερμοστάτη να είναι απλή, αλλά θα συμφωνήσω με τον παραπάνω συνάδελφο που σου συστήνει να βρεις κάποιον ειδικό.

Το κόκκινο καλώδιο είναι η εντολή του θερμοστάτη, σε καυστήρα, τρίοδη, δίοδη κλπ, αναλόγως του συστήματος που ελέγχεις.

Ερώτηση: Από τον τοίχο πόσα καλώδια βγαίνουν; Το μαύρο, το μπλέ, το κόκκινο και το άσπρο;

Edited by Konstantinos IB
  • Thanks 1
Link to comment
Share on other sites

Πατήστε στην εικόνα για να τη δείτε σε μεγένθυνση Όνομα:  RAA31.16 vs RDE100.1.jpeg Εμφανίσεις:  8 Μέγεθος:  83,1 KB

και στο αλλο φορουμ που ρωτησες δεν πηρες απαντηση οριστικη.πρεπει να πας κατω στον καυστρα και να μας πεις που παει το κοκκινο και που το ασπρο για να σου πουμε με σιγουρια.

  • Thanks 1
Link to comment
Share on other sites

Το πιο πιθανό είναι ότι , όταν έγινε η εγκατάσταση , ο ηλεκτρολόγος πέρασε 4 ΝΥΑ 1,5mm , μαύρο φάση , μπλέ ουδέτερος και κόκκινο/άσπρο εντολές. Υπάρχουν περιπτώσεις που ένας θερμοστάτης δίνει δύο εντολές . Μια μέσω του αισθητήρα θερμότητας και μια χειροκίνητη ( πχ. για να οπλίσει μια Η/Β η οποία ανοίγει για να ζεστάνει ένα boiler) . Στη περίπτωσή σας ,προφανώς δεν απαιτήθηκε κάτι τέτοιο με αποτέλεσμα να έχουν συνδεθεί και τα δύο καλώδια στην έξοδο/εντολή προς Η/Β . Οπότε εσείς , στον νέο Θ/Χ συνδέεται το μαύρο στο Q11 και το κόκκινο μαζί με το άσπρο (δεν ξέρεις αν φτάνουν και τα δύο στον πίνακα της αυτονομίας , καλό είναι βέβαια αυτό το "λάθος" να διορθωθεί από έναν ειδικό) στο Q14.



  • Like 1
  • Thanks 1
Link to comment
Share on other sites

2 hours ago, Konstantinos IB said:

Μπορεί η συνδεσμολογία ενός θερμοστάτη να είναι απλή, αλλά θα συμφωνήσω με τον παραπάνω συνάδελφο που σου συστήνει να βρεις κάποιον ειδικό.

Το κόκκινο καλώδιο είναι η εντολή του θερμοστάτη, σε καυστήρα, τρίοδη, δίοδη κλπ, αναλόγως του συστήματος που ελέγχεις.

Ερώτηση: Από τον τοίχο πόσα καλώδια βγαίνουν; Το μαύρο, το μπλέ, το κόκκινο και το άσπρο;

Σωστά! Το μαύρο, το μπλε, το κόκκινο και το άσπρο. Το κόκκινο και το άσπρο είναι γεφυρομένα (δεν ξέρω αν είναι σωστή η ορολογία, ενωμένα τέλος πάντων) στον "παλιό" θερμοστάτη. Ευχαριστώ για την βοήθεια!

Link to comment
Share on other sites

16 ώρες πριν, spe75 said:

Σωστά! Το μαύρο, το μπλε, το κόκκινο και το άσπρο.

Πολύ ωραία! Όπως τα είπε και ο προηγούμενος συνάδελφος: Φάση στο Q11 και εντολές (λευκό και κόκκινο) στο Q14.

Καλό θα είναι πάντως, με την ευκαιρία της αλλαγής θερμοστάτη, να ρίξετε μια γενικότερη ματιά στους αυτοματισμούς του λεβητοστασίου, τις εντολές, τις αυτονομίες κλπ.

  • Thanks 1
