Σύνδεση καυστήρα σε σύστημα βεβιασμένης κυκλοφορίας


Recommended Posts

16 λεπτά πριν, stayros said:

Ο μηχανικός σας τι σας είπε;

Μηχανικός μου πρότεινε αυτή τη σύνδεση την υπάρχουσα εγώ σκέφτομαι να το αλλάξω γιατί έτσι νομίζω ότι καταναλώνω περισσότερο πετρέλαιο και δεν έχω μεγάλη παραλαβή ενέργειας τις πρωινές ώρες όταν είναι κρύες οι δεξαμενές.

Link to comment
Share on other sites

Μήπως καλύτερα να ανεβάζατε κάποια σχέδια του για να καταλάβουμε κάτι; Γιατί από αυτά που κάνετε εσείς στο πόδι δε βγαίνει άκρη.

Link to comment
Share on other sites

14 ώρες πριν, stayros said:

Μήπως καλύτερα να ανεβάζατε κάποια σχέδια του για να καταλάβουμε κάτι; Γιατί από αυτά που κάνετε εσείς στο πόδι δε βγαίνει άκρη.













Edited by xaris-cd
Link to comment
Share on other sites

24 λεπτά πριν, xaris-cd said:

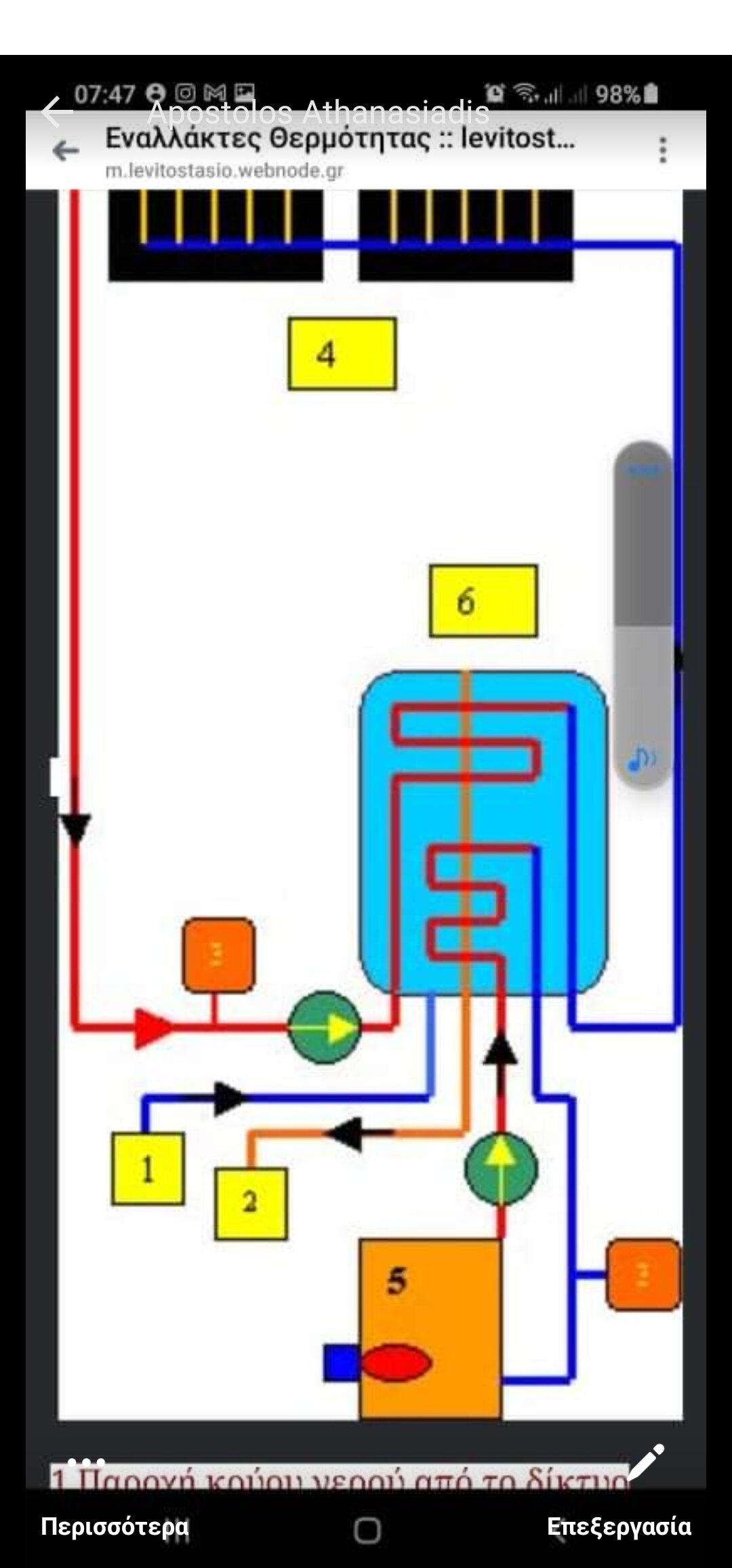

Εδώ είναι ένα παράδειγμα φωτογραφιών που βρήκα στο ίντερνετ και έχουμε τις δύο περιπτώσεις .Στην  μία ο καυστήρας για υποβοήθηση είναι συνδεδεμένος στην μία περίπτωση στο πάνω μέρος της σαρπάντίνας του boiler  και στη δεύτερη περίπτωση ζεσταίνει το κατω μέρος του μπόιλερ ποιο πιστεύετε ότι είναι πιο σωστό ;

στο ίντερνετ γενικώς βρίσκω τα περισσότερα παραδείγματα να μην πω όλα όπως την κάτω φωτογραφία δηλαδή ο ήλιος να μπαίνει στο κάτω μέρος του boiler αλλά σε μένα είναι συνδεδεμένο ανάποδα όπως στην πάνω φωτογραφία , αυτό ερώτημά μου. Η λογική για αυτήν ,του τύπου τη σύνδεση είναι ,ότι να έχω πολύ γρήγορα ζεστό νερό αλλά νομίζω ότι  χανω ενέργεια έτσι.

Screenshot_20210719_084237_com.facebook_orca.thumb.jpg.2a29b24d287c258761b420f5a89e94d8.jpg


Edited by xaris-cd
Link to comment
Share on other sites

Η μέγιστη ενεργειακή απολάβή από ηλιακούς συλλέκτες, γίνεται όσο πιό κρύο είναι το νερό στο boiler (άρα σύνδεση κάτω).

Όμως σε boiler 3πλής ενέργειας (με 2 σερπαντίνες), οι ηλ. συλλέκτες συνδέονται στη μεγαλύτερη σερπαντίνα, που σημειώνεται από τον κατασκευαστή του boiler και αυτή μπορεί να είναι πάνω ή κάτω. Επίσης υπάρχουν boiler 3πλής ενέργειας που έχουν μία σερπαντίνα για το λέβητα και μανδύα για τα ηλιακά.

Πολλές φορές η ενεργειακή απολαβή δεν είναι το πρωτεύον μέλημά μας αλλά πρωτεύει η ανάγκη για ΖΝΧ με κάθε κόστος (δεν είναι δυνατόν σε ξενοδοχείο, να λέμε στους επισκέπτες μη κάνετε μπάνιο το πρωί, γιατί δεν υπάρχει ήλιος τη νύχτα να ζεστάνει το νερό).

Άρα το σημαντικότερο είναι να δείτε τι λέει ο κατασκευαστής των συγκεκριμένων boiler, που έχετε εγκαταστήσει, και βέβαια την μελέτη του μηχανολόγου, που για να προτείνει αυτό που πρότεινε κάπως το δικαιολογεί.

Edited by antloukidis
  • Like 1
Link to comment
Share on other sites

4 λεπτά πριν, antloukidis said:

Η μέγιστη ενεργειακή απολάβή από ηλιακούς συλλέκτες, γίνεται όσο πιό κρύο είναι το νερό στο boiler (άρα σύνδεση κάτω).

Όμως σε boiler 3πλής ενέργειας (με 2 σερπαντίνες), οι ηλ. συλλέκτες συνδέονται στη μεγαλύτερη σερπαντίνα, που σημειώνεται από τον κατασκευαστή του boiler και αυτή μπορεί να είναι πάνω ή κάτω. Επίσης υπάρχουν boiler 3πλής ενέργειας που έχουν μία σερπαντίνα για το λέβητα και μανδύα για τα ηλιακά.

Πολλές φορές η ενεργειακή απολαβή δεν είναι το πρωτεύον μέλημά μας αλλά πρωτεύει η ανάγκη για ΖΝΧ με κάθε κόστος (δεν είναι δυνατόν σε ξενοδοχείο, να λέμε στους επισκέπτες μη κάνετε μπάνιο το πρωί, γιατί δεν υπάρχει ήλιος τη νύχτα να ζεστάνει το νερό).

Άρα το σημαντικότερο είναι να δείτε τι λέει ο κατασκευαστής των συγκεκριμένων boiler, που έχετε εγκαταστήσει, και βέβαια την μελέτη του μηχανολόγου, που για να προτείνει αυτό που πρότεινε κάπως το δικαιολογεί.

Ευχαριστώ κατανοητός θα δω ακριβώς τι έχω, και συμφωνώ.

Link to comment
Share on other sites

8 ώρες πριν, xaris-cd said:

Ευχαριστώ κατανοητός θα δω ακριβώς τι έχω, και συμφωνώ.

9 ώρες πριν, xaris-cd said:













Link to comment
Share on other sites

6 λεπτά πριν, athanapo said:



Καλησπέρα..

Η συγκεκριμένη εγκατάσταση αφορά Συγκρότημα Ενοικιαζόμενων δωματίων εποχικής λειτουργίας.

Η κατανάλωση αφορά θεωρητικό πληθυσμό της τάξης 30 δωματίων χωρητικότητας 100 κλινών.

Η ζήτηση σε ανάγκες ΖΝΧ παρατηρείται στο διάστημα από τις 6μμ έως τις 9μμ.Γινεται κατανάλωση περίπου 1300 λιτρα.Μικρη ζήτηση όμως παρατηρείται και τις πρωινές ώρες έως τις 11 το πρωί.

Ο παραπάνω σχεδιασμός σε σειρά έχει να προσφέρει το εξής πλεονέκτημα:

Επειδή  το ΖΝΧ ξοδεύεται έως το τέλος της ημέρας,την επόμενη το πρωί για να καλυφθεί η ανάγκη σε ΖΝΧ από τον ήλιο τις πρώτες πρωινές ώρες ,λίγο πριν την έξοδο του νερού στην κατανάλωση από το Μποιλερ των 800lt και βάζοντας τον ήλιο στον εναλλάκτη του πάνω μέρους του μποιλερ επιτυγχάνουμε ταχεία θέρμανση του νερού που θα οδηγηθεί άμεσα στην κατανάλωση για να καλυφθούν οι πρωινές καταναλώσεις(περίπου 250 λίτρα).

Επιπλέον εάν στην περίπτωση που μια μέρα δεν βγει ο ήλιος και έχει συννεφιά τότε ο λέβητας που είναι συνδεδεμένος στο κάτω μέρος του μποιλερ θα θερμάνει όλη την ποσότητα των 800lt για να καλυφθούν και οι απογευματινές - βραδινές ανάγκες που θα είναι και λιγότερες περίπου (1000lt)  διότι ο πληθυσμός συνήθως δεν πηγαίνει στην θαλλασα ταυτοχρονισμενα και έτσι οι καταναλώσεις μοιράζονται ισόποσα στην διάρκεια της ημέρας.

Το 2ο μποιλερ των 1000 lt λειτουργεί σαν εφεδρεία δηλαδή προθερμαινει το νερό που Θα εισαχθεί στο 800αρι μποιλερ.

Λόγω και της ανακυκλοφοριας που υπαρχει και στην εγκατάσταση των 2 μποιλερ τα νερά από τον ήλιο μπερδεύονται και αναμιγνύονται εξισορροποντας την διαφορά θερμοκρασίας που προκύπτει επειδή ο ήλιος ζεσταίνει το πάνω μέρος του μποιλερ μέσω του εναλλάκτη.

Η συνδεσμολογία για την παραπάνω χρήση θεωρείται smart αρκεί αυτά να αποδειχθούν και στην πράξη..



Link to comment
Share on other sites

Θεωρώντας ως δεδομένο τον υπάρχοντα εξοπλισμό (γιατί δεν έχει γίνει σωστή επιλογή για τις ανάγκες του συγκροτήματος) οι απαιτήσεις θα πρέπει να είναι:

  • ύπαρξη ΖΝΧ όλο το 24ώρο
  • μείωση της κατανάλωσης πετρελαίου

Ταχεία θέρμανση, τις πρωινές ώρες με τα ηλιακά δεν πετυχαίνεις... Τα ηλιακά, μια καλή ημέρα του καλοκαιριού, ξεκινούν ουσιαστικά να αποδίδουν μετά τις 10:00. Τότε όμως δεν έχει νόημα γιατί ο κόσμος συνήθως φεύγει από το δωμάτιο...

Η λογική σύνδεση ώστε να καλύπτονται 2 απαιτήσεις είναι τα ηλιακά να προθερμαίνουν (όποτε και αν μπορούν) το νερό του 1000λτ δοχείου... Στην συνέχεια το νερό να διέρχεται από το δοχείο των 800λτ ώστε με την χρήση του λέβητα να φτάνει στην επιθυμητή θερμοκρασία για χρήση.... Έτσι εκμεταλλεύεσαι πλήρως (100%) ό,τι μπορούν να σου δώσουν τα ηλιακά, κάνοντας εξοικονόμηση πετρελαίου, και στην συνέχεια αν είναι απαραίτητη η περαιτέρω αύξηση της θερμοκρασίας να την δίδει ο λέβητας.

Ταχύτητα στην παραγωγή ΖΝΧ μπορεί να δώσει μόνο ένα σωστά διαστασιολογημένο σύστημα λέβητα-καυστήρα-σερμπαντίνας.

Η θέση σύνδεσης δίδεται από τον κατασκευαστή ανάλογα με τα χαρακτηριστικά των δοχείων, όπως πολύ σωστά μεταξύ άλλων αναφέρει ο καλός συνάδελφος antloukidis

Link to comment
