Πρόγραμμα για μηκοτομές

Recommended Posts

Καλησπέρα,



Χρειάζομαι κάποιο προγραμμα το οποίο να του δίνω συντεταγμένες (χήy),Ζ και να μου βγάζει τη μηκοτομή όσο πιο εύκολα γίνεται..δηλ να μου ετοιμαζει το πινακάκι απο κάτω με τις αποστασεις απο αρχη, τις μεταξυ, με οριζόντια κλίμακα πχ 1:1000 και κατακόρυφη 1:100. Πολλά θέλω?

Share this post


Link to post
Share on other sites

ezysurf πανεύκολο. Δες άλλο thread (νομίζω "τοπογραφικά προγράμματα")

Share this post


Link to post
Share on other sites

Ευχαριστώ πολύ θα το κοιτάξω..Αυτό που με ενδιαφέρει ειναι να βγαζει ετοιμο το πινακάκι απο κάτω με τα σωστ'α scale.

Share this post


Link to post
Share on other sites

Το Surveytools με το Topocad που εχει για το autocad κανει ακριβός αυτο που θελεις. Μηκοτομή απο διαφορες μορφες αρχειων. Εχει παραδειγματα αρχείων για παραγωγή μηκοτομής.

http://www.iqsoft.gr/index.php?option=com_docman&task=cat_view&gid=20&&Itemid=31

Share this post


Link to post
Share on other sites

Καλημέρα



Αν δεν έχει βρεθεί κάποια άκρη , μπορώ να ανεβάσω κάποιο παράδειγμα απ' τα παλιά :rolleyes: όπου τα δεδομένα να είναι οργανωμένα σε στήλες στο Excel και με αυτόματο τρόπο να δημιουργείται η μηκοτομή στο Autocad (που ήδη θα είναι ανοικτό). Υπάρχει ενδιαφέρον ; Να ανεβάσω κάτι ;

Share this post


Link to post
Share on other sites

λες να μην υπάρχει? για ανεβασε το να το δούμε

Share this post


Link to post
Share on other sites
λες να μην υπάρχει? για ανεβασε το να το δούμε



Θα το σκαλίσω (γιατί δεν είναι και πρόσφατο) και θα κοιτάξω να ανεβάσω κάτι που θα είναι εύχρηστο.



Εκείνο που σίγουρα έχω στο αρχείο μου είναι ένας φάκελλος με σημειώσεις και παρατηρήσεις για μια δουλειά που είχα κάνει για κατασκευαστική εταιρεία το 1994 . Τότε , αν θυμάμαι καλά , το ιστορικό πρόγραμμα έπαιρνε δεδομένα από ASCII comma delimited files και παρήγαγε ένα τεράάάστιο autolisp αρχείο που όταν έτρεχε, έφτιαχνε αυτόματα τη μηκοτομή .



Οι κλίμακες υπήρχαν κάπου σαν δεδομένα στο ASCII αρχείο.



Το βλέπω , ανεβάζω υλικό και ακούω σχόλια/προτάσεις ....

Share this post


Link to post
Share on other sites

μήπως λες το lisp που χρησιμοποιούσαμε παλιά, το ascii 2point (κάπως έτσι λεγόταν)

Share this post


Link to post
Share on other sites
μήπως λες το lisp που χρησιμοποιούσαμε παλιά, το ascii 2point (κάπως έτσι λεγόταν)



Είχα φτιάξει μια "πατέντα" σε Visual Basic 3 (αν θυμάμαι καλά) που διάβαζε στοιχεία σε ASCII και παρήγαγε lispακι με τις συντεταγμένες των σημείων που όριζαν τα ευθύγραμμα τμήματα της μηκοτομής. Αν θυμάμαι καλά , κάποια βελτίωση έφτιαχνε και ... παραμετρικό το πινακάκι κάτω από τη μηκοτομή .



Το ascii 2point αρχικά με είχε βολέψει , μετά προτίμησα/αναγκάστηκα να φτιάξω κάτι δικό μου ώστε να μπορώ να παρεμβαίνω και να έχω καλύτερο έλεγχο.





Επανερχόμαστε στο ... ζουμί της υπόθεσης :)



Ας δούμε τώρα τι έχουμε :

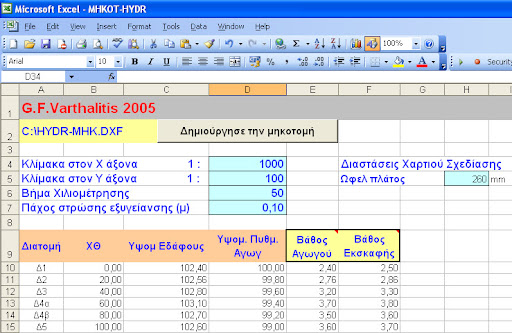

Πρόκειται για φύλλο εργασίας του Excel το οποίο μας δίνει τη δυνατότητα να φτιάξουμε μηκοτομή (σε στάδιο προμελέτης) για ανοικτούς ή κλειστούς αγωγούς . Με το πάτημα ενός και μόνο κουμπιού , δημιουργείται DXF αρχείο το οποίο καλώντας το στο Autocad , σχεδιάζεται η μηκοτομή σε κλίμακες που εμείς ορίσαμε στο περιβάλλον του Excel.



Εδώ θα πρέπει να σημειωθεί ότι στον πίνακα ελέγχου των Windows , θα πρέπει να ελεγχθεί το σύμβολο της υποδιαστολής αν είναι η τελεία (point) . Τα αποτελέσματα ΜΟΝΟ τότε σχεδιάζονται με τρόπο που τα καταλαβαίνει σωστά το Autocad.

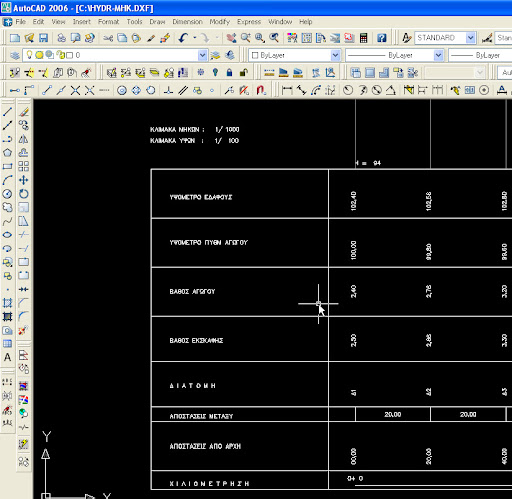

Στο περιβάλλον του Autocad , και ανάλογα με τις διανυσματικές γραμματοσειρές που χρησιμοποιούμε , θα εμφανισθεί κάτι σαν το παρακάτω :






Θα το βρείτε εδώ. Δυστυχώς , δεν στάθηκε τεχνικά εφικτό να το ανεβάσω σαν συνημμένο



Πειραματιστείτε και γράψτε αν έχετε λίγο χρόνο κάποια σχόλια .



Ευχαριστώ





-------------------------------------------------------------------------------------------------------------

Update 30/5/2012 : Τα αρχεία ανέβηκαν στα Downloads του forum

Edited by gvarth
Τα απαραίτητα αρχεία "ανέβηκαν" στα downloads του forum
  • Upvote 1
  • Downvote 1

Share this post


Link to post
Share on other sites

Θα το ήθελα και εγώ.....

Share this post


Link to post
