Συχνές ερωτήσεις απαντήσεις:



Κατά την διάρκεια σχεδίασης μιας μελέτης πρέπει να συμβουλεύομαι έναRaster Image το οποίο έχω προσαρμόσει πίσω από το Σχέδιό μου. Πως μπορώ να το ανοίγω όποτε θέλω να το ελέγξω και να το κλείνω όταν δεν το χρειάζομαι, γρήγορα  ?

Η εντολή που θα χρησιμοποιήσετε είναι η SDD (άνοιγμα - κλείσιμο Layer).

H SDD χρησιμοποιεί ένα από τα 5 αρχεία (όποιο είναι τρέχων) στα οποία αναγράφονται ταLayer που θα αναβοσβήνουν.

Κάντε τα παρακάτω:

· Ανοίξτε τον Layer Manager του Autocad και αντιγράψτε το όνομα του Layer που περιέχει το Image.

· Τρέξτε την εντολή ZVFE και στο πεδίο SDD επιλέξτε ένα από τα αρχεία SDD1,…,SDD5 το οποίο είναι κενό π.χ. το SDD3, επικολλήστε στο αρχείο το όνομα τουLayer και πατήστε Save.

· Τώρα έχετε ορίσει την εντολή SDD να διαβάζει το αρχείο SDD3.

· Όταν από εδώ και εμπρός πληκτρολογείτε SDD στο σχέδιό σας (και σε οποιοδήποτε άλλο σχέδιο) αν το Image είναι ανοιχτό θα κλείνει ή το αντίθετο.

Και για το άνοιγμα και για το κλείσιμο πληκτρολογείτε το ίδιο: SDD.

Σε κάθε ένα από τα αρχεία SDD1,…,SDD5  μπορείτε να γράψετε όσα Layer θέλετε τα οποία θα ανοιγοκλείνουν ομαδικά ή εναλλάξ (όσα είναι ανοιχτά θα κλείνουν και όσα κλειστά θα ανοίγουν).



Έχω κάποιο Image στο σχέδιό μου το οποίο θέλω να βάλω σαν απόσπασμα και να τυπωθεί σε άλλη κλίμακα από αυτήν του Σχεδίου. Τι πρέπει να κάνω ?

Η εντολή ZDFS κάνει ακριβώς αυτό (εκτός των άλλων).

· Εισάγεις το Image στο σχέδιο σε τυχαίο μέγεθος.

· Τρέχεις την εντολή ZDFS .

· Δίνεις μία διάσταση, πάνω στο Image, που ξέρεις τι τιμή έχει στην πραγματικότητα (π.χ κάναβος  ή κάποια αναγραφόμενη διάσταση.

· Δίνεις την κλίμακα που θα τυπωθεί το Image.

· Δίνεις  (επιβεβαιώνεις) την κλίμακα εκτύπωσης του υπολοίπου Σχεδίου.

· Επιλέγεις το Image και από ποιο σημείο να γίνει σμίκρυνση ή μεγέθυνση.



Ποιος είναι ο πιο σωστός τρόπος να φέρω στις πραγματικές του διαστάσεις ένα σχέδιο που έχω σκαναρισμένο στην οθόνη ?

Αν το Σχέδιο έχει κάναβο:

· Σχεδιάζετε τον κάναβο (μία κάθετη και μία οριζόντια ευθεία τις οποίες κάνετε offsetστις διαστάσεις του κανάβου).

· Τρέχετε την εντολή ZMRS με όσα σημεία είναι ευκρινή.

Αν το Σχέδιο δεν έχει κάναβο:

· Σχεδιάζετε το μεγαλύτερο σχήμα που μπορείτε με βάση τις διστάσεις που έχει γραμμένες το σκαναρισμένο σχέδιο.

· Τρέχετε την εντολή ZMRS με όσα σημεία είναι ευκρινή.



Μπορώ να μετατρέψω ένα Text ή γραμμές Text σε Mtext ?

Η εντολή TTMT κάνει ακριβώς αυτό.



Μπορώ να υπολογίσω το εμβαδόν μίας περιοχής και να μην επιλέγω ένα ένα τα σημεία ?

Με την εντολή ZAA επιλέγετε ένα σημείο στο κέντρο και έχετε και δυνατότητα να αναγραφεί και το εμβαδόν αν θέλετε. Εναλλακτικά μπορείτε να επιλέξετε Pline.



Μπορώ να ορίσω διαφορετικά δεκαδικά στις διαστάσεις που γράφονται ?

Από τις καρτέλες της εντολής ZDDAS (για διαστάσεις τύπου Autocad) ή της εντολήςZDDAT (για διαστάσεις απλό κείμενο).



Πως μπορώ να σχεδιάσω κάθετη από γνωστή ευθεία  ?

Η εντολή PP κάνει ακριβώς αυτό.  Δίνετε το σημείο πάνω στην γνωστή ευθεία, την πλευρά και το μήκος και η κάθετη σχεδιάζεται αυτόματα.



Πως ενημερώνομαι για την κλίμακα κατά την διάρκεια σχεδίασης ?

Η κλίμακα εκτύπωσης που έχετε επιλέξει στο CADsdtopo αναγράφεται συνέχεια στο κάτω αριστερά τμήμα της οθόνης σχεδίασης.



Πως μπορώ να εισάγω ένα πίνακα από το Excel στο Autocad ?

Η εντολή ZPFL κάνει ακριβώς αυτό. Επιλέγετε οποιοδήποτε αρχείο (*.txt, *. xls,…) και στην οθόνη σχεδιάζεται πίνακας με Text και Lines με τα δεδομένα του αρχείου που επιλέγετε.



Θέλω να μετρήσω το εμβαδόν μίας περιοχής που αποτελείται και από τμήματαSpline.

Εκτελείτε την εντολή ZAA όπου επιλέγετε ένα σημείο στο κέντρο της περιοχής και το εμβαδόν υπολογίζεται αυτόματα.



Έχω, για την ίδια μελέτη, 2 διαφορετικά σχέδια τα οποία έχουν 10-12 κοινά σημεία. Πως μπορώ να φέρω το ένα πάνω στο άλλο χρησιμοποιώντας όλα τα κοινά?

Η εντολή ZMRS κάνει ακριβώς αυτό (μέσο move, μέσο rotate, και μέσο scale με όσα σημεία θέλετε).

Σημ.: Μπορείτε να επιλέξετε να μην γίνει rotate ή να μην γίνει scale κ.ο.κ.



Έχω ένα σχέδιο με πολλά raster images και χρειάστηκε να αλλάξω το όνομα του φακέλου που τα περιείχε. Υπάρχει τρόπος επανακαθορίσω την διεύθυνσή τους μαζικά ?

Η εντολή ZCIMD κάνει ακριβώς αυτό.

Σημ.: Μάλιστα όσα δεν βρεθούν στον νέο φάκελο που θα ορίσετε δεν αλλάζουν διεύθυνση και μπορείτε να ξανατρέξετε την εντολή με άλλο φάκελο.



Περισσότερες ερωταπαντήσεις εδώ.

Μπορείτε να κατεβάσετε την Demo έκδοση εδώ.









[sdtopo]

Παράδειγματα εφαρμογής του λογισμικού CADsdtopo:

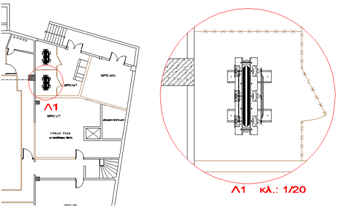

Αυτόματη σχεδίαση λεπτομέρειας χωρίς χρήση Layout

Με την εντολή ZLPT επιλέγετε περιοχή του σχεδίου η οποία επανασχεδιάζεται αυτόματα σε άλλη περιοχή μεγενθυμένη ανάλογα με την κλίμακα εκτύπωσης της λεπτομέρειας και την κλίμακα εκτύπωσης του υπόλοιπου Σχεδίου.







Αλλαγή υψομετρικής αφετηρίας μελέτης

Αν κατά την διάρκεια μελέτης αλλάξει η υψομετρική αφετηρία τότε με τις εντολές ΖΝΜ και ZNMB μπορείτε να αλλάξετε όλους τους αριθμούς (που περιέχονται σε κείμενα ή block) που αφορούν στάθμες ή υψόμετρα.

Έχετε μάλιστα την δυνατότητα εξειδικευμένων φίλτρων για την επιλογή των αντικειμένων στα οποία θα εκτελεστεί η αριθμητική πράξη.









Το σχέδιο δεν "βρίσκει" τα images

Αν το σχέδιο δεν "βρίσκει" τα images που έχετε εισάγει (είτε γιατί άλλαξε όνομα ο φάκελος που τα περιέχει, είτε γιατί έχουν αλλάξει θέση τα ίδια τα images), μπορείτε να επαναπροσδιορίσετε την διεύθυνση και να επανεμφανιστούν αυτόματα στην οθόνη με μία κίνηση: ZCIMD.

Επιλέγετε μόνο τον φάκελο (διεύθυνση που τα περιέχει) και επανεμφανίζονται αυτόματα στην οθόνη  όσα Images υπάρχουν σε αυτόν τον φάκελο!





Extend σε σημείο όπου δεν υπάρχει αντικείμενο

ZEX: Επιλέγετε οποιοδήποτε σημείο στην οθόνη (όχι κατ' ανάγκη πάνω σε αντικείμενο) και μέχρι αυτό το σημείο επιμηκύνονται τα Lines, Polylines, Arcsκ.λ.π. που επιλέγετε στην συνέχεια.





Ορθογώνιο με 4 σημεία

ZR4: Δίνεται ένα σημείο για κάθε πλευρά και σχεδιάζεται αυτόματα το ορθογώνιο.





Ορθογώνιο με πλευρές και διεύθυνση

ZDTT: Σχεδίαση ορθογωνίου σε οποιαδήποτε διεύθυνση πληκτρολογώντας ακόμα και μόνο τις πλευρές.

Δίνετε 2 σημεία (ή 1 και απόσταση για το 2ο) για την μία πλευρά του ορθογωνίου.

Αφού οριστεί ή 1η πλευρά σχεδιάζεται προσωρινή γραμμή απείρου μήκους σε κάθετη διεύθυνση και στην απόσταση που 1ου μήκους που δώσατε.

Μπορείτε να επιλέξετε το 2ο σημείου του ορθογωνίου επί αυτής της προσωρινής γραμμής ή να δώσετε το μήκος και θα σχεδιαστεί αυτόματα.





Ορθογώνιο με 3 σημεία

MR3: Σχεδίαση ορθογωνίου επιλογή τριών συνεχόμενων σημείων.





Πράξεις με αντικείμενα

LPATS: Πράξεις με μήκη (ή Ε+Ε για εμβαδά) αντικειμένων στο Σχέδιο, αριθμούς από κείμενα ή dimension και αποστάσεις στην οθόνη ή και αριθμούς που πληκτορολογείτε.

___________________________________________________________________





Μπορείτε να κατεβάσετε την Demo έκδοση εδώ ή να συμμετάσχετε στην κλήρωση εδώ.









[sdtopo]

Το λογισμικό CADsdtopo αφορά όλες τις ειδικότητες Μηχανικών και Σχεδιαστών

Περιεχόμενα:

για Αριθμούς: Πράξεις με αριθμούς μέσα σε κείμενα ή Block, πράξεις με αντικείμενα (πχ. άθροιση μήκους γραμμών), σπαστό μήκος,  υπολογισμός κλίσης, υπολογισμός εμβαδού με επιλογή σημείου στο κέντρο περιοχής και αναγραφή στο Σχέδιο, ...περισσότερα

για Blocks : Επεξεργάσιμες δικτυακές βιβλιοθήκες συμβόλων, εισαγωγή συμβόλων σε σχέση με την κλίμακα του σχεδίου ή σταθερής διάστασης, ομαδική επεξεργσία κειμένων σε Block, εξαγωγή στοιχείων συμβόλων, πίνακες με στοιχεία από block, διαχείριση Xref, αυτόματο υπόμνημα Block και με δικά σας σύμβολα που δεν ανήκουν στο πρόγραμμα, ...περισσότερα

για Κείμενα : Ευθυγράμμιση-στοίχιση, διαχείριση απόστασης κειμένων, εισαγωγή από αρχείο, εξαγωγή (πχ σε αρχείο Word για ορθογραφικό έλεγχο), προσθήκη κενών σε φράσεις, Επεξεργαστής Κειμένων για ομαδικές αλλαγές, εισαγωγή-εξαγωγή κειμένων, Υπόμνημα , ...περισσότερα

για Γραμμές : 200 τύποι γραμμών, εργαλεία σχεδίασης, κατασκευές σημείων, υπολογισμός βέλτιστης ευθείας,  διαχείριση Line - Polyline - Arc, σχεδίαση ορθογωνίων με 3 τρόπους, κάθετη γραμμή σε αντικείμενο, αυτόματο υπόμνημα Γραμμών και με δικά σας είδη που δεν ανήκουν στο Πρόγραμμα, ...περισσότερα

Layers : Εισαγωγή από προκαθορισμένο αρχείο, αντιγραφή μεταξύ Layer, μεταφορά, μετονομασία, αυτόματη απομόνωση επιλεγμένων layer, highlight layer, αυτόματο on-off επιλεγμένων, μετατροπές, ...περισσότερα

Hatch : Διαγραμμίσεις, έδαφος, κοίλες επιφάνειες, ξύλο, στέγες, πλακοστρώσεις, τοίχοι, τζάμι, υλικά σε τομή, αυτόματο υπόμνημα Hatch,...περισσότερα

Offset : με αλλαγή Layer, διαδοχικά επί διεύθυνσης, επαναλαμβανόμενα σε προκαθορισμένη απόσταση με επιλογή σημείου στο κέντρο κλειστών περιοχών, ...περισσότερα

Απόψεις Σχεδίου : Δημιουργία απόψεων στο Model και ανάκτηση από βιβλιοθήκη, εργαλεία για δημιουργία και διαχείριση Vports σε Layouts, αυτόματος χωρισμός οθόνης, ...περισσότερα

Ενδείξεις : 20 τύποι ενδείξεων (με σύμβολα, απλές, Χώρων, στοιχιμένες, σε Στήλες, δρόμοι-οδοί, τοπονύμια, με κουκίδα και γραμμή, σε 2 γραμμές, σε προκαθορισμένη απόσταση δεξιά και αριστερά του σχεδίου, με πίνακα υλικών, ενδείξεις με βέλος, προσωπικές σημειώσεις...) με βιβλιοθήκες φράσεων και εργαλεία διαχείρισης,...περισσότερα

Διαστάσεις : Τύπου AutoCAD: Εσωτερικές και εξωτερικές (μικρές) με πολλές δυνατότητες κατά την διάρκεια διασταστιολόγησης, εξασφαλίσεις, αυτόματα μεταξύ 2 αντικειμένων σε προκαθοριδμένες αποστάσεις, αυτόματα σε τομή με νοητή ευθεία, γωνία 3 σημείων, γωνία επιλεγμένων, αζιμούθιο 2 σημείων, αυτόματη ένδειξη ακτίνας ή διαμέτρου ομαδικά, εύρεση σχεδιασμένων διαστάσεων με μη πραγμάική τιμή... Με την μορφή απλού κειμένου: Αυτόματη διαστασιολόγηση όλων των αντικειμένων σε επιλεγμένα layer, διαστασιολόγηση επιλεγμένων, με επιλογή σημείων, δυνατότητα πολλαπλασιασμού με συντέλεστη και προσθήκη φράσεων στην άρχή ή και στο τέλος, διαστασιολόγηση εξασφαλίσεων, ...περισσότερα

Διάφορα : Λίστα ελέγχου εργασιών, εισαγωγή χαρτιού, πίνακας από αρχείο, αποκοπή λεπτομέρειας στο Model, αυτόματο άνοιγμα φακέλου σχεδίου, επισκόπηση-επεξεργασία εξωτερικού αρχείου, ...περισσότερα

Modify : Προσαρμογή με μέσες τιμές, μετατροπή αντικειμένων στις πραγματικές τους διαστάσεις, μετάτροπη νάλογα με διαφορετικές κλίμακες εκτύπωσης, επιλογή-επισκόπηση-επεξεργασία αντικειμένων με φίλτρα, αντικατάσταση αντικειμένων με Block, στοίχιση αντικειμένων, στροφή με βάση αντικείμενο ή γωνία ή στροφή, αλλαγή *scale με συντελεστή, αντιγραφή-μετακίνηση με φίλτρα, move μόνο κατά Χ ή Υ, σβήσιμο αντικειμένων με επιλογή φίλτρων, ομαδικά scale ή rotate από το σημείο εισαγωγής, διαγραφή αντικειμένων βάσε μήκους, μεταφορά όλων στο Ζ=0  , ...περισσότερα

Images : Αντιγραφή εικόνων του σχεδίου σε φάκελο της επιλογής σας, αυτόματη αλλαγή Δ/σης αναζήτησης εικόνων, απομόνωνση-επανεμφάνιση επιλεγμένων, εισαγωγή εικόνων σε layer με το ίδιο όνομα, μεταφορά αντικειμένων ανάμεσα σε εικόνες, ...περισσότερα

Τομές - Όψεις : Εργαλεία για σήκωμα Τομής ή Όψης, κουφώματα. διαστασιολόφηση, ενδείξεις, στάθμες, hatch, αυτόματα υπομνήματα , ...περισσότερα

Κατόψεις : Εργαλεία για σχεδίαση τομής-προβολών-ανώψεων, σύμβολα από δικτυακές βινλιοθήκες, σχεδίαση τυπικού παραθύρου και τυπικής πόρτας σε οποιαδήποτε διάσταση, αυτόματη αναγραφή ενδείξων, εργαλεία για εισαγωγή στάθμεων, αυτόματα πινακάκια ανοιγμάτων και υποστυλωμάτων, αυτόματα υπομνήματα, ...περισσότερα

Τοπογραφία : Εισαγωγή σημείων, διαχείριση σημείων, σχεδίαση υφιστάμενης κατάστασης με εργαλεία και πλήθος γραμμών, Hatch κτιρίων-εδάφους-περιοχών, εισαγωγή συμβόλων και ενδείξεων, καθορισμός υψομετρικής αφετηρίας - στάθμες, εισαγωγή-προσαρμογή εικόνων, σχεδίαση προβλεπόμενων πολεοδομικών γραμμών, εργαλεία μελέτης, συμπλήρωση πολεοδομικών ενδείξεων, σχεδίαση ορίων - εμβαδομέτρηση ιδιοκτησίας, εμβαδόν-κορυφές-διαστάσεις κτιρίων, πίνακες συντ/νων, αυτόματα υπομνήματα, Δηλώσεις ...περισσότερα



Τρίγωνα - Ισοϋψείς : Σχεδιασμός τριγώνων και ισοϋψών με πολλά εργαλεία ελέγχου και διόρθωσης (επιλογή ανοιχτών ή κλειστών περιοχών, ανασχεδιασμός βάσει break-lines, αυτόματη διαγραφή τριγώνων εντός επιλεγμένων περιοχών (κτίρια, βεράντες, beton...), αντιμετάθεση τριγώνων, έλεγχος κλίσεων, αναλυτική επισκόπηση ισοϋψών πρό της σχεδίασης, κ.λ.π. ...περισσότερα



Photos: Εργαλεία σύνταξης Τεύχους Φωτογραφιών (εισαγωγή συμβόλου με αυτόματη στροφή και ονομασία, καταμέτρηση φωτογραφιών, εισαγωγή πλάγιου τίτλου, εισαγωγή σύντομης επωνυμίας, αντιγραφή φωτογραφιών σε φάκελο) αυτόματο άνοιγμα φωτογραφιών μελέτης κατά την διάρκεια σχεδίασης από φάκελο της επιλογής σας, , ...περισσότερα

Υπομνήματα : Αυτοματοποιημένα Υπομνήματα Συμβόλων - Κειμένων - Γραμμών - Hatch με προκαθορισμένες επεξηγήσεις, εισαγωγή σημειώσεων, Εισαγωγή Τίτλων, Βάση δεδομένων Έργων, ...περισσότερα

Γραμματοσειρές: Γραμματοσειρές του CADsdtopo, ...περισσότερα





Μπορείτε να κατεβάσετε την Demo έκδοση εδώ ή να συμμετάσχετε στην κλήρωση εδώ.





[ΚΑΝΑ]

Μπράβο σου

χαρά στις ικανότητές και στο χρόνο σου!!

[sdtopo]

Ευχαριστώ πολύ!



Είναι μεγάλη χαρά και ικανοποίηση για εμένα ο χώρος που παρέχεται εδώ από το Michanikos.gr και ευχαριστώ πολύ και γι' αυτό!





ΥΓ. Χρωστάω μία απάντηση...

[sdtopo]

Αν θέλετε να ευθυγραμμίσετε κάποιο υπάρχον κείμενο με μία γραμμή χρησιμοποιήστε την ZRR (Στροφή με βάση επιλογή) που κάνει και αυτό μεταξύ άλλων.



Τα επιλεγμένα αντικείμενα στρέφονται γύρω από το σημείο εισαγωγής ή αποκτούν όλα την ίδια γωνία.



Command: ZRR

Τρόπος επιλογής γωνίας ?

[Κ= στροφή κατά... N= πληκτολογ. γωνίας,  W= Ορισμός γωνίας στην οθόνη , S= επιλογή αντικειμένου] K/N/W/S  <K>:



K: Δίνετε με αριθμό ή  2 σημεία στην οθόνη την γωνία κατά την οποία θα στραφούν τα αντικείμενα.

Ν: Δίνετε με αριθμό την τελική γωνία που θα αποκτήσουν τα αντικείμενα. Το καθένα θα στραφεί τόσο ώστε να αποκτήσει την γωνία που δώσατε.

W: Δίνετε με 2 σημεία στην οθόνη την τελική γωνία που θα αποκτήσουν τα αντικείμενα. Το καθένα θα στραφεί τόσο ώστε να αποκτήσει την γωνία που δώσατε.

S: Επιλέγετε αντικείμενο βάσει της γωνίας του οποίου ορίζεται ην τελική γωνία που θα αποκτήσουν τα αντικείμενα. Το καθένα θα στραφεί τόσο ώστε να αποκτήσει την γωνία που δώσατε.



Στην συνέχεια επιλέγετε, μέσω φίλτρων, τα αντικείμενα που θα στραφούν κατά γωνία ή θα αποκτήσουν την ίδια τελική γωνία.



Θέλετε συνέχεια στροφής κατά 1 τεταρτημόριο ? Υ/Ν  <Yes> :

Πατώντας Enter ή Yes τα αντικείμενα συνεχίζουν να στρέφονται κατά ένα τεταρτημόριο όσες φορές θέλετε (αν π.χ. θέλετε η γωνία του κειμένου να είναι κάθετη στην γραμμή).







[sdtopo]

Εισαγωγή στάθμης ή και ύψους με υπολογισμούς

Εισαγωγή στάθμης ή ύψους στο Σχέδιο, οργάνωση - ανάκτηση τιμών ανά κατηγορία και δυνατότητες υπολογισμού πράξεων, επιλογές αριθμών από την οθόνη κ.λ.π.  Επιλογή από βιβλιοθήκη για εισαγωγή Block με μέγεθος ανάλογο της κλίμακας εκτύπωσης.

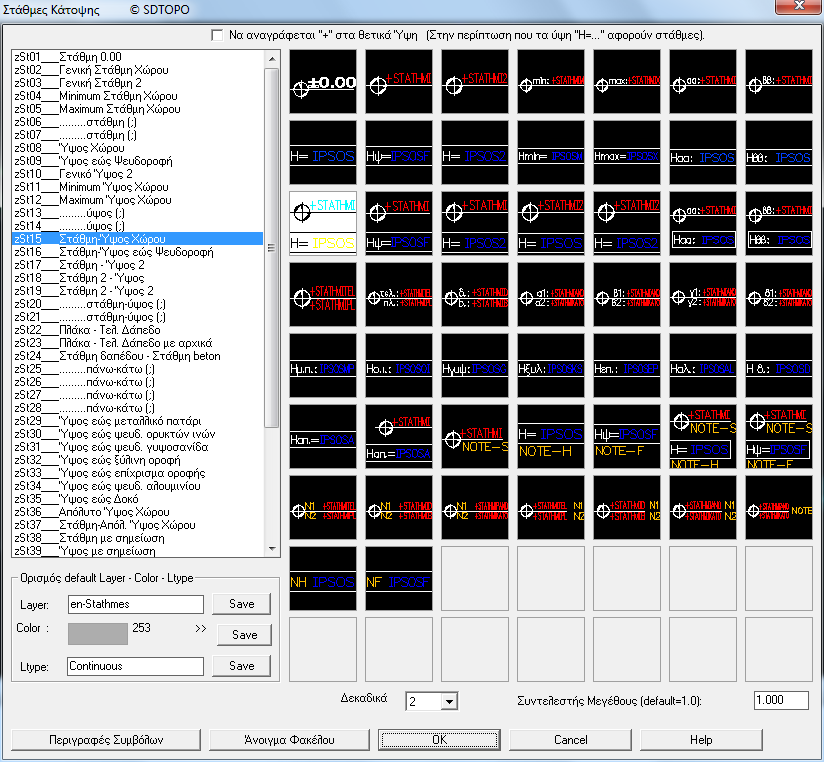

Όταν επιλέξετε κάποιο σύμβολο από την Λίστα “Σύμβολα” ή “Slides” στην καρτέλα της εντολής τότε μεταφέρεστε στην οθόνη σχεδίασης για την εισαγωγή του συμβόλου.
