Περίσφιξη κολονοσίδερων σε κολώνα 50 Χ 50 και στρώσεις συνδετήρων (ερώτημα ιδιώτη)

[mikelam]

(Mεταφέρθηκε στην ενότητα ιδιωτών. Pavlos 33)

Καλησπέρα σε όλους,

είμαι ιδιώτης (όχι μηχανικός) και κατασκευάζω μια μονοκατοικία με υπόγειο για εμένα. Έχω διαβάσει αρκετά αυτό το φόρουμ και έχω βρει χρήσιμα πράγματα.

Βγάζω φωτογραφίες κατά την κατασκευή για να τις έχω στο αρχείο μου.

Υπάρχει μία κολώνα 50cm*50cm (12Φ18 και 12Φ16) στο κέντρο της κάτοψης περίπου η οποία με προβληματίζει λίγο. Είναι στο ισόγειο. Από κάτω υπάρχει υπόγειο με ραντιέ και από πάνω άλλος ένας όροφος με πρόβλεψη για άλλους δύο. Η φωτογραφίες είναι από το πάτωμα του 1ου ορόφου πριν πέσει η πλάκα. Η κολώνα είναι σκυροδετημένη όπως φαίνεται.

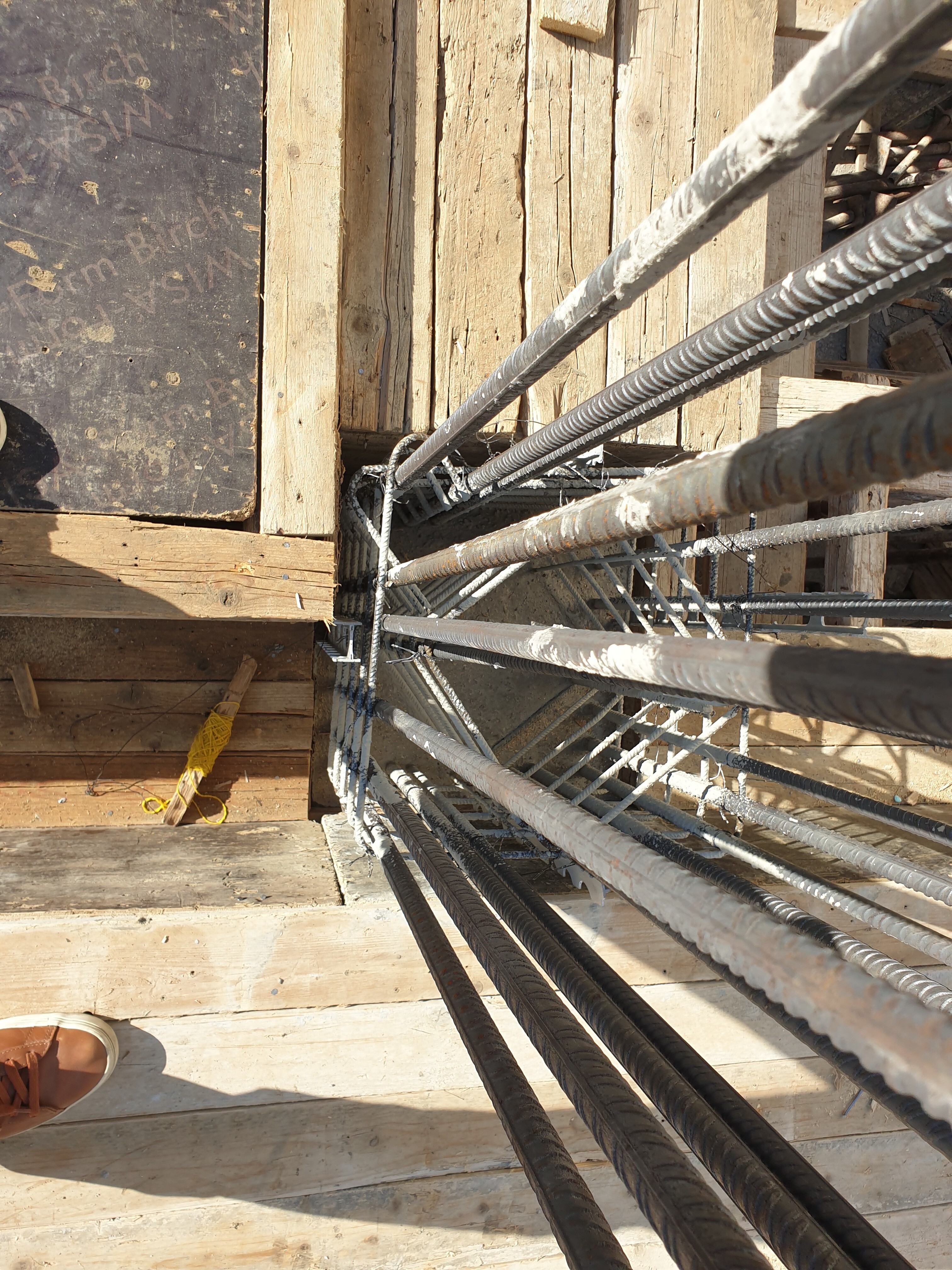

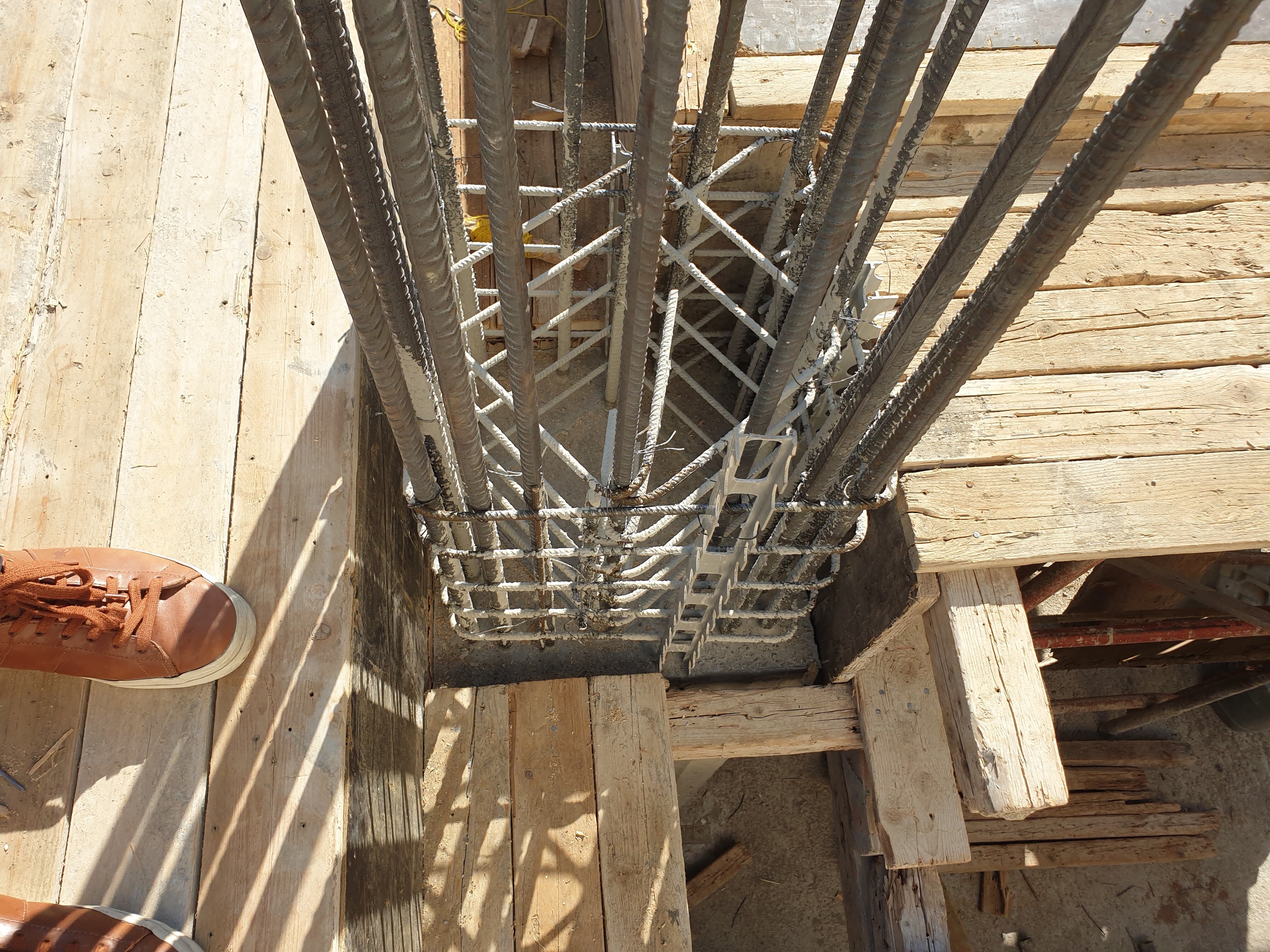

Οι συνδετήρες στην μία πλευρά δεν είναι τεντωμένοι (επισυνάπτω και δύο εικόνες), τα σίδερα φαίνονται δεμένα. Το μπετόν είναι 30/37.

Ο μηχανικός μου (αρχιτέκτονας) μαζί με τον συνεργάτη του (πολιτικός) μου λένε να μην ανησυχώ. Μπορείτε να μου πείτε την άποψη σας? Είμαι υπερβολικός?

Σας ευχαριστώ πολύ.

Edited Νοέμβριος 16 , 2021 by Pavlos33
έγινε αλλαγή τίτλου για καλύτερη κατανόηση του θέματος

[pirsogiannis]

Πατάει μηχανικός στην επίβλεψη?

[mikelam]

Το θέμα δεν είναι αυτό. Το θέμα είναι να το αφήσω έτσι, ή πρέπει να κάνω κάτι? Ο μηχανικός λέει ότι πηγαίνει.

Edited Νοέμβριος 16 , 2021 by mikelam

[pirsogiannis]

3 λεπτά πριν, mikelam said:

Το θέμα δεν είναι αυτό.

Κι όμως αυτό είναι το θέμα.

[mikelam]

Τι πρέπει να κάνω τώρα? Το αφήνω έτσι?

Edited Νοέμβριος 16 , 2021 by mikelam

[pirsogiannis]

Μια απορία, επειδή δεν βλέπω καλά.

Στην πρώτη φωτογραφία το σίδερο είναι έξω από το εσωτερικό τσέρκι?

Edited Νοέμβριος 16 , 2021 by pirsogiannis

[mikelam]

Όχι όλα τα σίδερα είναι από μέσα. Υπάρχει σίδερο στο εσωτερικό τσέρκι. Αυτό που βλέπεις είναι στο εξωτερικό τσέρκι διπλα από το σημείο που ακουμπάει με το εσωτερικό. Δεν φαίνεται καλά στην φωτογραφία.

Edited Νοέμβριος 16 , 2021 by mikelam

[Pavlos33]

@mikelamXρήζει διερεύνησης από τον μελετητή των στατικών γιατί μαζεύτηκε τόσος πολύς οπλισμός σε αριθμό (αναφέρεις 12 Φ 18+12 Φ16) σε υποστύλωμα 50Χ50. Ενδεχομένως να έπρεπε να γίνει αλλαγή διατομής στην εν λόγω κολώνα, είτε και αλλαγή-αναδιαμόρφωση γεωμετρίας στατικού φορέα κατά την μελέτη. Προσωπικά διαφωνώ με την συνύπαρξη οπλισμού συνεχόμενων διαμέτρων στο ίδιο υποστύλωμα. Θα μπορούσε να είχε εξεταστεί κατά την μελέτη ένας συνδυασμός Φ 20 με Φ 16 ή ακόμη και όλα τα σίδερα να ήταν Φ 20. Υπάρχουν ζητήματα που αφορούν εξειδικευμένους μηχανικούς οπότε δεν θα αναλυθούν εδώ. Πάντως από τη στιγμή που σκυροδετήθηκε η κάτω στάθμη και η θέση του οπλισμού είναι δεδομένη δεν μπορείς να κάνεις κάτι. Προσωπικά, αν είχα ένα υποστύλωμα 50Χ50 θα προσπαθούσα να βάλω τρείς συνδετήρες ανά στρώση (12 σίδερα στο σύνολο αν η μελέτη μου το επιβεβαίωνε προφανώς), ώστε όλα να είναι περισφιγμένα εντός των των άγκιστρων και των καμπύλων τμημάτων των συνδετήρων. H ανωτέρω διάταξη συνδετήρων (ρόμβος ή τετράγωνο στραμμένο κατά 45 μοίρες και τετράγωνο) χρησιμοποιείται συνήθως σε διατομές μέχρι 40Χ 40.

Edited Νοέμβριος 16 , 2021 by Pavlos33

[pirsogiannis]

Αυτό το γαντζάκι πώς και είναι έτσι κοντό? Στην 50*50 άλλη μόρφωση τσερκιών θυμάμαι..

[pirsogiannis]

Αφού το είπε ο Παύλος ας το πάρει το ποτάμι. Πάντως το ρmax δεν το έχει υπερβεί. Στις επικαλύψεις δεν ξέρω τί έχει συμβεί, μου φαίνεται σαν να του έχει "στρίψει" η κολώνα.
