Ανοξείδωτοι χαλυβδοσωλήνες φ. αερίου ΕΝ 15266

[akaliak]

Συνάδελφοι καλησπέρα,



Θα ήθελα, αν κάποιος συνάδλεφος γνωρίζει, κάποια στοιχεία για τους εν λόγω σωλήνες, προκείμένου να τους χρησιμοποιήσω σε μελέτη φ. αερίου.

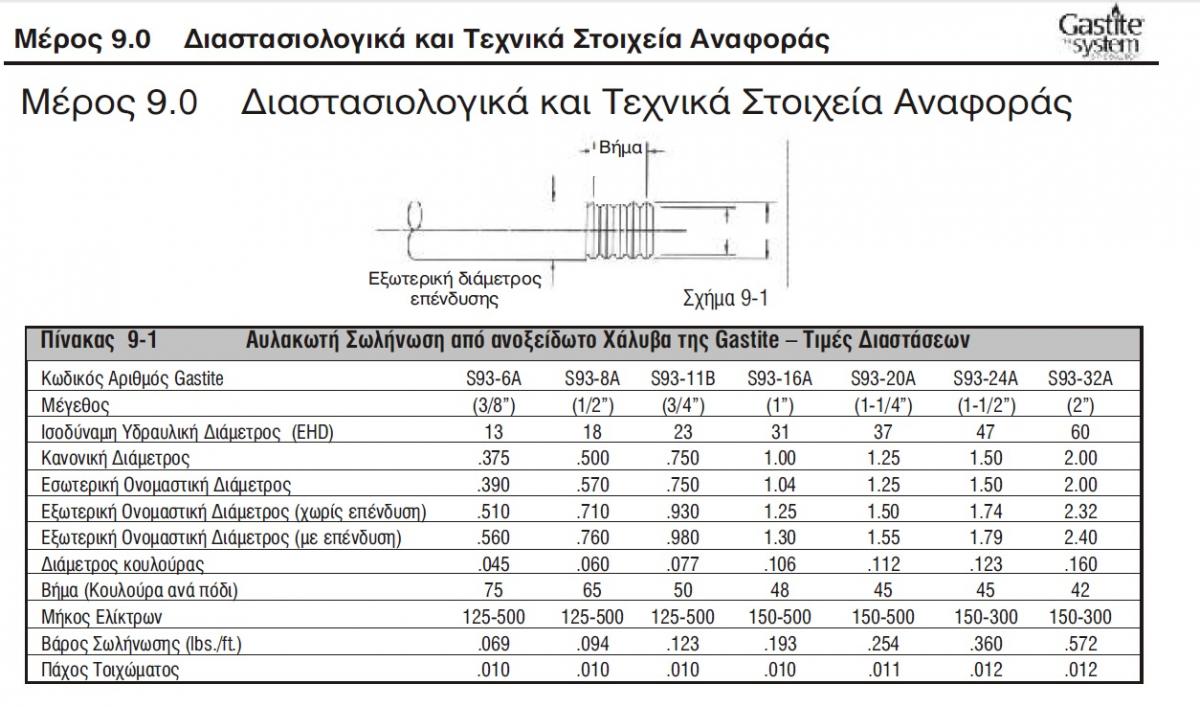

Έχω βρεί το εγχειρίδιο της gastite, όμως ο σωλήνας είναι σπιράλ και δεν ξέρω ποια εσ. διάμετρος είναι σωστή ώστε να χρησιμοποιηθεί στους υπολογισμούς (υποθέτω η ισοδύναμη υδραυλική διάμετρος). Επίσης τι τραχύτητα έχουν αυτοί οι σωλήνες; να χρησιμοποιήσω τα 500μm του κοινού χάλυβα;



Χρησιμοποιώ το πρόγραμμα της 4Μ και  την μεθοδολογία υπολογισμών του ΦΕΚ, οπότε οι πίνακες στο εγχειρίδιο της gastite δεν με βολεύουν.

Edited September 21, 2016 at 03:25 PM by akaliak

[alto2]

  Μήπως σε βοηθήσει αυτό

downloads1.html

[akaliak]

Επανέχρομαι προς ενημέρωση και των υπολοιπων συναδέλφων



Σε επικοινωνία με τον αντιπρόσωπο DIMCO, πληροφορήθηκα ότι υπάρχει το κατάλληλο λογισμικό στο www.softlab.gr.



Οι υπολογισμοί γίνονται για τυρβώδη ροή εξαιτίας της διατομής τύπου σπιράλ.

[deathlok]

akaliak περιμένω εντυπώσεις από την εγκατάσταση....το έχω σκεφτεί αρκετές φορές σε κάποιες ιδιαίτερες περιπτώσεις αλλά λίγο η τιμή λίγο ότι δεν είναι και το πιο διαδεδομένο προϊόν το αποφεύγω.

[akaliak]

@deathlok



Τελικά έφτιαξα την υπόγεια όδευση περίπου 4m με gastite, μέσα σε πλαστικό σωλήνα. Έχει δικό του ρακόρ με σπείρωμα στην άλλη πλευρά για σύνδεση με τον σιδηροσωλήνα. Το είδε και η αυτοψία και δεν είχα κανένα πρόβλημα.



Με βόλεψε γιατί, αν και συνήθως βάζω PE στις υπόγειες οδεύσεις, το συγκεκριμένο συνεργείο δεν μπορούσε να κάνει ηλεκτροσύντηξη.

[deathlok]

εγώ για τέτοια μήκη (μικρά) τα φτιάχνει ο μάστορας στην αποθήκη του (κολλητά σιδηροσωλήνα) και τα πάμε επί τόπου και τα τοποθετούμαι.



Πάντως από ότι κατάλαβα πρώτη σου επιλογή PE και μετά το gastite



Σε ευχαριστώ για την ενημέρωση.

[akaliak]

Δεν θέλω να έχω κολλήσεις εντός εδάφους...



Sent from my Redmi Note 3 using Tapatalk

[tzitzikas]

On 26/10/2016 at 9:28 ΠΜ, akaliak said:

@deathlok



Τελικά έφτιαξα την υπόγεια όδευση περίπου 4m με gastite, μέσα σε πλαστικό σωλήνα. Έχει δικό του ρακόρ με σπείρωμα στην άλλη πλευρά για σύνδεση με τον σιδηροσωλήνα. Το είδε και η αυτοψία και δεν είχα κανένα πρόβλημα.



Με βόλεψε γιατί, αν και συνήθως βάζω PE στις υπόγειες οδεύσεις, το συγκεκριμένο συνεργείο δεν μπορούσε να κάνει ηλεκτροσύντηξη.

καλησπέρα. Επεδή μου προέκυψε και εμένα τέτοια περίπτωση θα ήθελα να ρωτήσω:

1) για τον υπολογισμό πτώσης πίεσης του αγωγού τη τιμή χρησιμοποίησες για την τραχύτητα?

2) σου ζήτησαν απο την ΕΔΑ κάποιο πιστοποιητικό οτι έχει ο εγκαταστάτης πιστοποίηση για συνδέσεις αυτού του σωλήνα, όπως αναφέρει στην σελ. 16972 (παράγραφος Π9.3.1.6)?

ευχαριστώ!

[gnusselt]

❓  Ποιός κανονισμός ισχύει στα δίκτυα σωλήνων για διέλευση βιοαερίου;

      Τα εξαρτήματα (ανοξείδωτα / HDPE) πρέπει να έχουν κάποιες ιδιαίτερες ιδιότητες;





[mecheng_]

On 5/24/2022 at 2:49 PM, gnusselt said:

❓  Ποιός κανονισμός ισχύει στα δίκτυα σωλήνων για διέλευση βιοαερίου;

      Τα εξαρτήματα (ανοξείδωτα / HDPE) πρέπει να έχουν κάποιες ιδιαίτερες ιδιότητες;





https://www.iso.org/obp/ui/#iso:std:iso:20675:ed-1:v1:en

Τι θες να κάνεις; Γνωρίζεις την σύσταη του αερίου; Αφορά νέα προς κατασκευή μονάδα;
