Επίβλεψη στατικών σε υπό ανέγερση οικοδομή

[Panagiotis Andrianopoulos]

Καλησπέρα ,

επιβλέπω μια 5 ορόφου ,η συμφωνία με τον εργολάβο είναι να επιβλέπω τα σίδερα ,παρατήρησα το εξής , ο μάστορας βάζει το καινούργιο σίδερο της κολώνας κολλητά σε αυτό της αναμονής με αποτέλεσμα να μην δένετε στο μανδύα. Τεχνικά τι μπορώ να του πω ώστε να το αποφύγουμε ;

Η λύση που έχω σκεφτεί είναι η εξής :

Κόβω σίδερα 7,5 μέτραμε ύψος ορόφου 3 μέτρα ώστε να μην έχω  αναμονές για έναν τουλάχιστον όροφο , το καινούργιο σίδερο το βάζει κολλητά στην αναμονή αλλά μετά από 50-60 εκατοστά το δένει στη γωνία του μανδύα .

Αν έχετε κάτι να μου προτείνετε ευπρόσδεκτο ,

Ευχαριστώ

[tetris]

Εάν είσαι επιβλέπων των στατικών, δε επιβλέπεις μόνο τα "σίδερα" αλλά και την επάρκεια του ξυλότυπου.

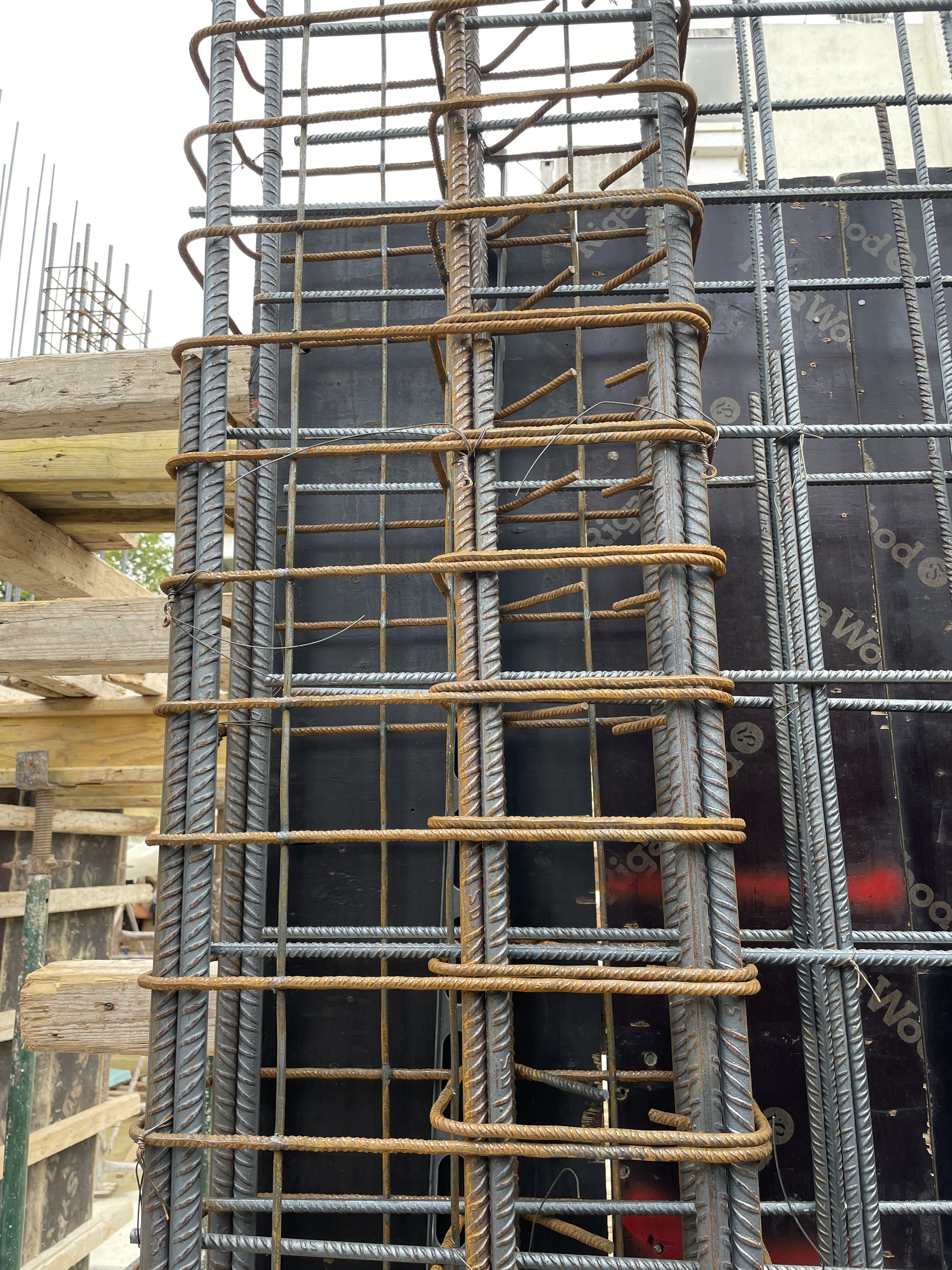

Από τη φωτο που παραθέτεις, βλέπω ότι (κατ' αρχάς) γίνεται σωστή δουλειά τόσο ως προς το υλικό (εγχώριος σίδηρος) όσο και ως προς την τοποθέτηση.

Οι κατακόρυφοι οπλισμοί δένονται στους συνδετήρες μόνο και μόνο για να παραμείνουν στη θέση τους κατά τη σκυροδέτηση. Συνεπώς (για τον ίδιο λόγο), οι οπλισμοί του ορόφου, δένονται στις αναμονές στα χαμηλά σημεία, και στους συνδετήρες στα ψηλά.

Η σκέψη σου για συνεχόμενο (δύο ορόφων) κατακόρυφο οπλισμό είναι (κατ' αρχάς) σωστή, αλλά θα πρέπει:

- Να εξασφαλίσεις το απαιτούμενο μήκος αναμονών. Αν έχεις καθαρό ύψος 3.00 μ, θέλεις αναμονή πέραν των 6.30 τουλάχιστον

- να εξασφαλίσεις ότι δεν θα υπάρχουν μικρομετακινήσεις (κυρίως λόγω αέρα) κατά τη σκυροδέτηση (και για 24 ώρες τουλάχιστον), διότι χάνεται η συνάφεια

- Η τοποθέτηση να γίνει με γερανό

[Tree59]

Η τοποθέτηση οπλισμού με μήκος 7.50μ, προυποθέτει όχι μόνο γερανό (αν υπάρχει δυνατότητα να στηθεί" αλλά και εμπειρία. Για την αποφυγή των μετακινήσεων οπλισμών που ανέφερε ο συνάδελφος tetris θα χρειαστεί συνδετήρες στο μη σκυροδετούμενο τμήμα, "τιράντες" μεταξύ των στύλων και "αντιρρίδες"

Ως προς τις ματίσεις οπλισμών, εναλλακτικά και όλως ενδεικτικά, δες κι εδώ: https://buildinghow.com/el-gr/Προϊόντα/Βιβλία/Τόμος-Α/Οπλισμός-I/Κολόνες/Ματίσεις .

Προσοχή όμως γιατί δέσμες οπλισμών με 3 ή περισσότερες ράβδους πρέπει να αποφεύγονται καθόσον μπορεί να οδηγήσουν σε σημαντική απώλεια συνάφειας.

Αν θέλουμε πιο σωστή κατασκευή, φροντίζουμε οι παραθέσεις οπλισμών να γίνονται στα σημεία μηδενισμού των ροπών κι όχι στους κόμβους.

Έξω χρησιμοποιούν και "μούφες". Ως ιδέα δες εδώ http://www.episkevesold.civil.upatras.gr/ergasies 2008/8. ΣΤΡΟΥΜΠΟΥΛΗ ΚΑΙ ΦΙΛΙΠΠΑ.pdf, Σχετική συζήτηση υπάρχει κι εδώ: https://www.michanikos.gr/forums/topic/22757-προσθήκη-καθυψος-αναμονές/



[ilias]

6 ώρες πριν, Panagiotis Andrianopoulos said:

παρατήρησα το εξής , ο μάστορας βάζει το καινούργιο σίδερο της κολώνας κολλητά σε αυτό της αναμονής με αποτέλεσμα να μην δένετε στο μανδύα.

Αυτά τα κενά σε απασχολούν;





Edited August 31, 2024 by ilias

[Panagiotis Andrianopoulos]

Ναι !

[thstam]

Η λύση υπάρχει εδώ και δεκαετίες και λέγεται "μπουκάλα". Δύο μικρές θλάσεις της νέας ράβδου.

Μούφες (αρμοκλείδες) κανένας δεν χρησιμοποιεί σε εξ ολοκλήρου νέες κατασκευές, εκτός ειδικών περιπτώσεων. Οι επισκευές και οι προσθήκες είναι ειδικές περιπτώσεις και υπάρχουν συγκεκριμένοι λόγοι που ίσως κάποιος επιλέξει την χρήση τους.

Αστοχία υποστυλωμάτων λόγω ανεπαρκούς μάτισης έχω δει μόνο σε βίντεο από Ινδία, Πακιστάν κλπ, όπου το μήκος παράθεσης ήταν 30 εκατοστά. Βάλε το σωστό μήκος παράθεσης (βάλε και λίγο μεγαλύτερο, κανείς δεν θα διαμαρτυρηθεί) και δεν υπάρχει πρόβλημα.
