Πίνακας Συντεταγμένων PINSYN V1.1.lsp v1.1


2 Screenshots

About This File

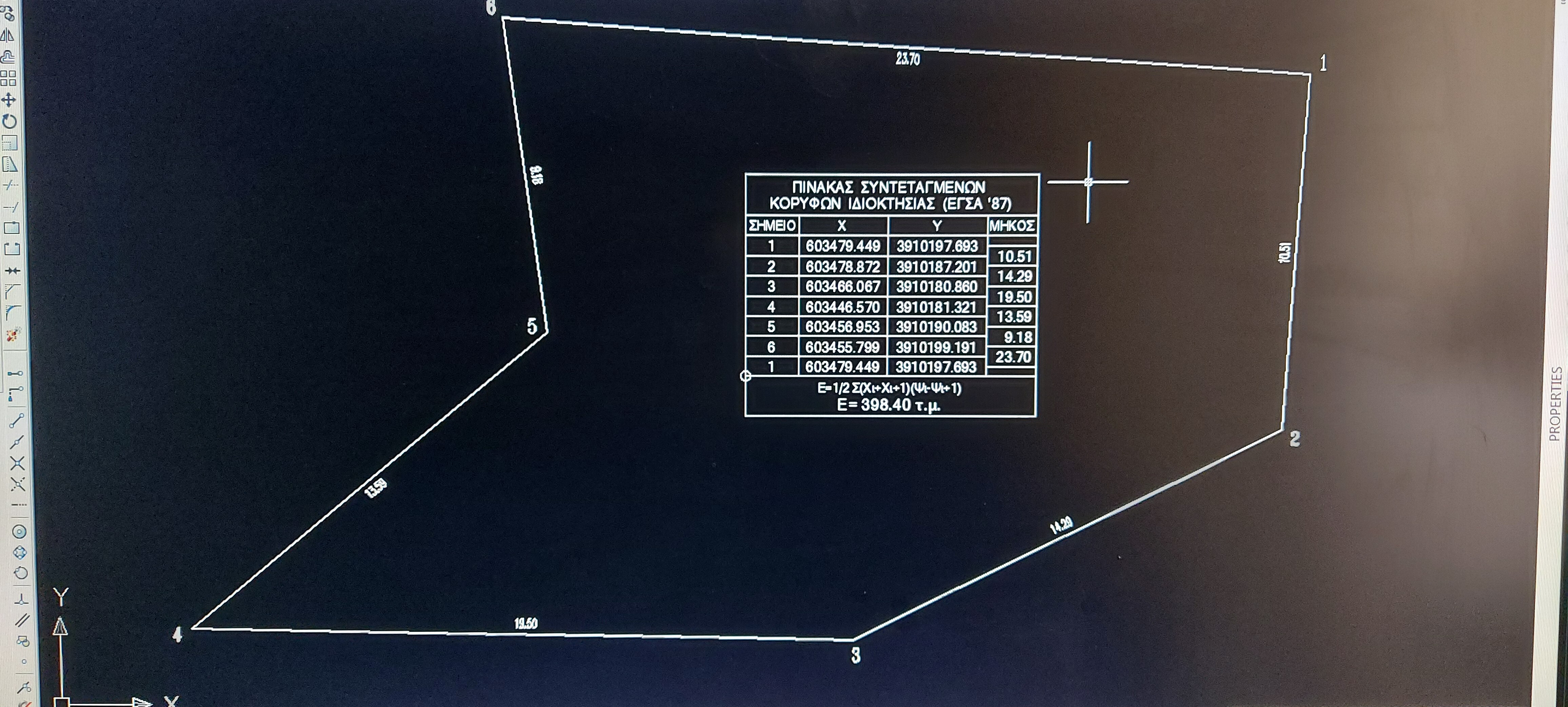

Προγραματακι που δημιουργει ενα πινακα συν/νων απο μια polyline (γραμμη οικοπεδου).

Ονομαζει τις κορυφες με Γραμματα ή Αριθμους με προθεμα ή επιθεμα.

Τοποθετει κυκλους στις κορυφες.

Γραφει τις διαστασεις μεταξυ των κορυφων και τελος υπολογιζει το Εμβαδο.



Συγκερασμος του KORKTH.LSP v2.1 του χρήστη agior******[email protected] ****

και του TOPOSYNT.lsp v3 του Νικόλα Ρεΐση - [email protected]

Βελτιστοποιηση εμφανισης και λειτουργιων.

Οδηγιες εγκαταστασης

Κατεβαζμα του αρχειου. ΑΠΟΣΥΜΠΙΕΣΗ και τοποθετηση κατα προτιμηση στο C:Program Files\AutoCAD χχχχ

Ανοιγετε το AUTOCAD και το φορτωνετε απο τo Menubar\tools\Autolisp\load\PINSYN v1.1.lsp

Στη συνεχεια το τρεχουμε γραφοντας στη Command line PINSYN παταμε enter

και ακολουθουμε τις εντολες του.



Για σωστη σχεδιαση δημιουργησε μια polyline ξεκινωντας απο το τελευταιο

γραμμα των κορυφων και πηγαινοντας δεξιοστροφα κλειστην με C (close).


What's New in Version v1.1   See changelog

Released

  • Ονομαζει τις κορυφες με Γραμματα ή Αριθμους με προθεμα ή επιθεμα.
  • Like 3
  • Thanks 1
  • Upvote 3



User Feedback

Recommended Comments

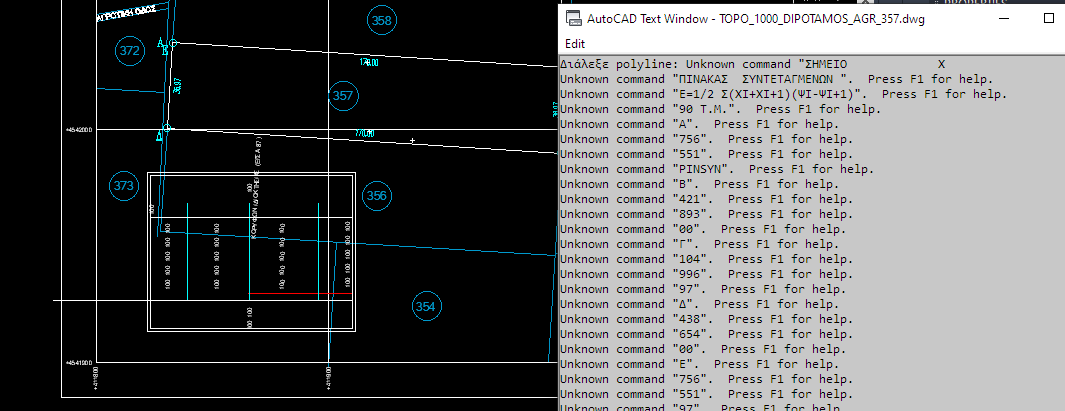

Το φόρτωσα σε ΑCAD2016 με τον τρόπο του damien6681. Όταν τρέχω την εντολή PINSYN την δέχεται όμως όλα τα γράμματα στις επιλογές που δίνει είναι κινέζικα..

Απάντηση για το πρόβλημα βρήκα εδώ:



Edited by Chr1st0s
