acnt Δημοσιεύτηκε Απρίλιος 9 , 2009 Share Δημοσιεύτηκε Απρίλιος 9 , 2009 Συγνώμη, εννοώ διέριστης με στήριξη σε γωνία. Φαντάσου μια τετράγωνη πλάκα Α-Β-Γ-Δ-Α με στήριξη στις ΑΒ και ΒΓ. Link to comment Share on other sites More sharing options...
Pappos Δημοσιεύτηκε Απρίλιος 9 , 2009 Share Δημοσιεύτηκε Απρίλιος 9 , 2009 ...προφανώς... Και ξαναρωτώ: Οι τροχιές ροπών μιας αμφιέριστης με στήριξη σε γωνία, τί μορφή έχουν; Αλλη μορφή αυτή acnt που λες και άλλη ο γωνιακός πρόβολος. Link to comment Share on other sites More sharing options...
ilias Δημοσιεύτηκε Απρίλιος 9 , 2009 Share Δημοσιεύτηκε Απρίλιος 9 , 2009 Φαντάσου μια τετράγωνη πλάκα Α-Β-Γ-Δ-Α με στήριξη στις ΑΒ και ΒΓ. acnt θα συμφωνήσω με τον pappos ότι αυτό που αναφέρεις διαφέρει από τον γωνιακό πρόβολο. Αν δεν κατάλαβα τι εννοείς διόρθωσέ με. Πάντως αυτό που λες το πραγματεύεται ο Ε.Κ.Ω.Σ. στα σχόλια 18.1.4.2 Link to comment Share on other sites More sharing options...
acnt Δημοσιεύτηκε Απρίλιος 10 , 2009 Share Δημοσιεύτηκε Απρίλιος 10 , 2009 Pappos και ilias, δεν είναι ίδιες οι τροχιές στην β) περίπτωση; Link to comment Share on other sites More sharing options...
ilias Δημοσιεύτηκε Απρίλιος 10 , 2009 Share Δημοσιεύτηκε Απρίλιος 10 , 2009 acnt ποια είναι η β) περίπτωση? Link to comment Share on other sites More sharing options...

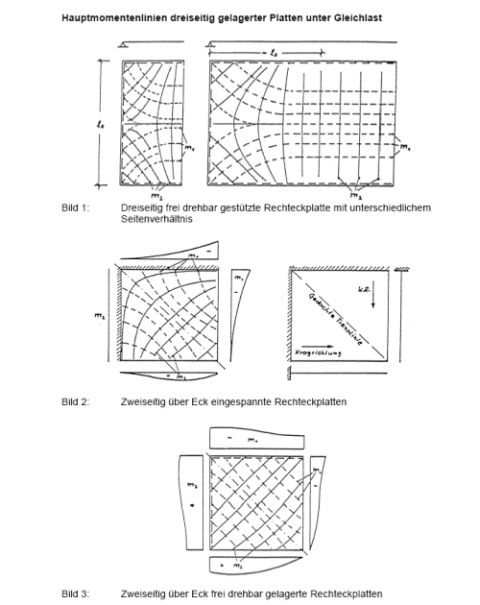

acnt Δημοσιεύτηκε Απρίλιος 10 , 2009 Share Δημοσιεύτηκε Απρίλιος 10 , 2009 Από την τελευταία φωτο του pappos, το 2ο σχήμα. Link to comment Share on other sites More sharing options...
Pappos Δημοσιεύτηκε Απρίλιος 10 , 2009 Share Δημοσιεύτηκε Απρίλιος 10 , 2009 H 18.1.4.2. του Ε.Κ.Ω.Σ. δεν αναφέρεται σε γωνιακό πρόβολο, αλλά σε γωνία πλάκας. Δηλαδή άλλη περίπτωση. Εν πάσει περιπτώση δεν νομίζω να υπάρχει βιβλιογραφία που οπλίζεται γωνία προβόλου με βεντάλια (εκτός και αν κάνω λάθος). Link to comment Share on other sites More sharing options...
ilias Δημοσιεύτηκε Απρίλιος 10 , 2009 Share Δημοσιεύτηκε Απρίλιος 10 , 2009 @acnt Ναι συμφωνώ αν αναφέρεσαι στο σχήμα αυτό, το οποίο είναι όμοιο με αυτό που ανέβασα και εγώ και το οποιο αναφέρεται σε όπλιση και φυσικά δεν δείχνει τροχιές. H 18.1.4.2. του Ε.Κ.Ω.Σ. δεν αναφέρεται σε γωνιακό πρόβολο, αλλά σε γωνία πλάκας.... Ακριβώς έτσι είναι, γι΄αυτό και ανέβασα τη σχετική εικόνα. Link to comment Share on other sites More sharing options...
EngXanthi Δημοσιεύτηκε Απρίλιος 10 , 2009 Share Δημοσιεύτηκε Απρίλιος 10 , 2009 Η βεντάλια, παρ' ότι εφαρμοζόταν συχνά και φαίνεται να ταιριάζει με τη ροή των τάσεων, είναι επικίνδυνη πρακτική. Γεμίζει ο χώρος με σίδερα χωρίς επαρκή ποσότητα σκυροδέματος με όσα προβλήματα μπορεί να προκληθούν τόσο για τον πρόβολο όσο και για το ίδιο το κατακόρυφο στοιχείο στο οποίο "δένει" η βεντάλια. Γενικά, επιμένω σε τέτοιες περιπτώσεις να γίνει καλή πύκνωση οπλισμών σε "καρτεσιανό" κάναβο (ορθογωνικό), αυτό υποδεικνύει και η βιβλιογραφία (Leonhardt κλπ.). Μία λεπτομερής διαστασιολόγηση της περιοχής με κάποιο στατικό πρόγραμμα FEM με επιφανειακά στοιχεία μπορεί να δώσει σαφέστερες απαντήσεις. Link to comment Share on other sites More sharing options...
ΑΡΗΣ ΧΑΝΙΑ Δημοσιεύτηκε Απρίλιος 10 , 2009 Share Δημοσιεύτηκε Απρίλιος 10 , 2009 Έκανα μια δοκιμή με πεπερασμένα Είναι 4 πλάκες 6Χ6 που σχηματίζουν ένα τετράγωνο 12Χ12. Στις δύο πλευρές του τετραγώνου υπάρχου πρόβολος 3μ Πάχος 0.2. Φορτία G+5kN/m2 Ροπές: http://img264.imageshack.us/my.php?image=54865170.jpg Μετατοπίσεις http://img264.imageshack.us/my.php?image=25886095.jpg Εφελκυσμός άνω ίνας http://img264.imageshack.us/my.php?image=20059868.jpg Είχα κάνει και παλαιότερα σε γραφείο που δούλευα το ίδιο Τα αποτελέσματα: http://ifile.it/iwrspz8 Νομίζω ότι η "βεντάλια" , χωρίς φυσικά να ενώνονται τα σίδερα σε ένα σημείο, θα έχει το ίδιο αποτέλεσμα με το πλέγμα. Πείτε τις απόψεις σας Link to comment Share on other sites More sharing options...
