(Επιδαπέδια Θέρμανση) - Συνδιασμός με Ηλιακά Πάνελ , Καυστήρα Πετρελαίου , Ξυλόσομπα και Ρεύμα

[qwert]

Μετά από δύο χειμώνες λειτουργίας δεν είχα κανένα πρόβλημα.

Εντάξει δεν είπα οτι δεν θα δουλέψει. Αν γίνει σωστή διαστασιολογιση πάντα...

Απλά δεν είναι η πίο σωστή εγκατάσταση από άποψη εξοικονόμισης.



Π.χ. Αλλο να έχεις 2 δοχεία 500lt (για τα ηλιακα και την σομπα) και να θες να ζεστάνεις το ένα γιατι δεν έχει ηλιο και άλλο να έχεις 1 δοχείο 1000lt. Μεγαλύτερη αδράνεια, περισσότερη ενέργεια...



Το παραπάνω είναι ενας απλός λόγος. Υπάρχουν και άλλοι που θέλουν πολύ κουβέντα.



Anyway η λύση του ενός δοχείου δεν είναι 100% λάθος. Προφανώς γιαυτό υπάρχουν και τα tank in tank.

Απλά θεωρώ οτι ταιριάζουν σε συγκεκριμένες λύσεις και γενικότερα εγώ δεν τα συμπαθώ για διαφορους λόγους.



Προφανώς η λύση με 1 δοχείο είναι πιο απλή και κατανοητή τόσο για τον ιδιοκτήτη όσο και για τα μαστόρια και φυσικά είναι πιο φθηνή και πιο απλή από άποψη αυτοματισμών...



Από άποψη εξοικονόμισης όμως δεν είναι η καλύτερη, και σε αυτούς του είδους τις εφαρμογές η εξοικονόμιση είναι το ζητούμενο!

Edited Οκτώβριος 2 , 2014 by qwert

[pkoumparelos]

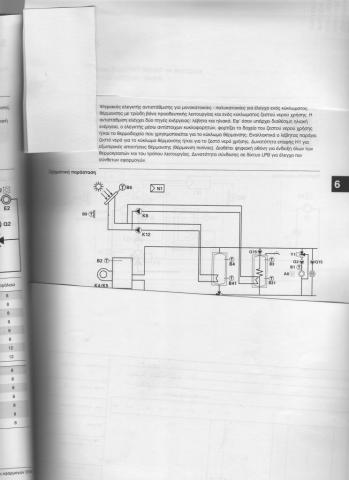

Σας επισυνάπτω μια σχηματική παράσταση με κάποια υποτυπώδη περιγραφή.

[antloukidis]

Σίγουρα φίλε qwert πολλά θέλουν συζήτηση, και αν θες τα λέμε.



Σίγουρα κάθε λύση έχει τα + και τα -.



Γρηγόρη επειδή η μελέτη και η κατασκευή μέχρι τελευταίας βίδας, και στα ηλεκτρικά και στα υδραυλικά έγινε από μένα, τα σχέδια υπάρχουν μόνο στο "σκληρό" μου.



Θα φτιάξω με το χέρι κάποιο διάγραμμα όμως και θα το ανεβάσω για να το συζητήσουμε.

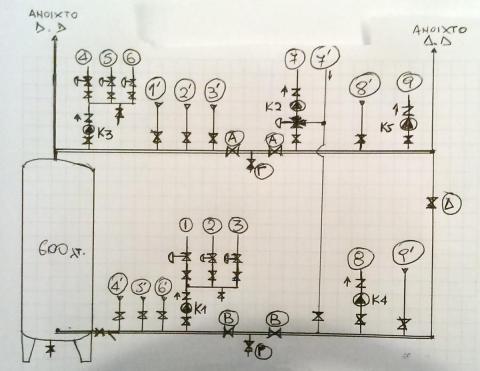

Υπόμνημα σκίτσου :



1, 1'  Προς τζάκι

2, 2'  Προς ηλιακά (15 τ.μ.)

7, 7'  Προς ενδοδαπέδιο

(Αρχική μελέτη απωλειών 12 ΚW, με βελτιώσεις στη μόνωση και για 0 οC εξωτ. θερμ. 7 ΚW είναι αρκετά για σταθερή εσωτερική θερμ. 21οC,  θερμοκρασία προσαγωγής νερού 30 - 32 οC)



8, 8'  Αναμονή σύνδεσης Α.Θ.

Υπόλοιπες αναμονές δεν χρησιμοποιούνται προς το παρόν.

Edited Οκτώβριος 4 , 2014 by antloukidis

[panos-vicious]

Φίλοι antoloukidis και invader7 αν μπορείτε  ποστάρετε τα δοχείο που έχετε για να μπορέσουμε να συζητήσουμε πάνω σε αυτά.



Λοιπόν έμαθα νεότερα απο το "μέτωπο"  ευχαριστώ για το ενδιαφέρον σας και τις απαντήσεις σας.



Έχουμε ένα buffer 800 λίτρων (BL2-800 με μόνωση) , το οποίο μπορώ να ζεστάνω με:



1) Ρεύμα

2) Ηλιακά Πάνελ

3) Ξυλόσομπα



Ο λέβητας πετρελαίου δεν είναι συνδεμένος στο buffer , αλλά αν χρειάζεται μπορεί να συνδεθεί.



Το θερμοδοχείο BL2 800lt που αναφέρει ο invader7, έχω την εντύπωση πως είναι της Assos Boiler και αυτή η σειρά είναι για παραγωγή ζεστού νερού χρήσης.

Ωστόσο, επειδή λέει πως ήδη χρησιμοποιείται αυτό στην θέρμανση με την ενδοδαπέδια, μήπως εννοεί κάποιο από τα Buffer-1 ή TIT;

Ή μήπως είναι κάποιας άλλης εταιρείας;

Selection from Assos Boilers catalog.zip

[mechatr0n]

Ενδιαφέρον topic. Το παν είναι η θερμική διαστρωμάτωση στο buffer tank και να μην υπάρχει ζήτηση για θερμοκρασίες άνω της θερμοκρασίας προσαγωγής της ενδοδαπέδιας θέρμανσης.

invader, το buffer tank έχει 7 παροχές 1 1/2" inch?

[antloukidis]

Aν αναφέρεσαι στο θερμοδοχείο που φαίνεται στο σκίτσο μου, αυτό είναι ιδιοκατασκευή με δύο αναμονές 2'' (μία κάτω, μία πάνω) όπου συνδέονται δύο συλλέκτες 2''.



Επίσης τρείς αναμονές 1/2'' για αισθητήρια θερμοκρασίας (πάνω, κέντρο, κάτω), τρείς αναμονές 2'' για ηλ. αντιστάσεις (περίπου στο 1/4 του ύψους από πάνω), και δύο αναμονές 1.1/4'' για ανόδια.



Επίσης έχει σερπαντίνα για ΖΝΧ.



(Στο σκίτσο φαίνονται μόνο οι δύο πρώτες αναμονές 2'' που σχετίζονται άμεσα με τη θέρμανση, που είναι το θέμα μας)



Ζήτηση και παροχή νερού μεγαλύτερης θερμοκρασίας του ενδοδαπέδιου μπορεί να γίνει στις παροχές 4,5,6,8 που προορίζονται για boiler ΖΝΧ, πετσετοκρεμάστρες, εναλλάκτη πισίνας και FCU αντίστοιχα.



Το καλοκαίρι, κλείνοντας τις βάνες Α και Β και ανοίγοντας τις βάνες Γ, οι συλλέκτες χωρίζονται στα δύο (συλλέκτες θέρμανσης αριστερά και ψύξης δεξιά)

Edited Οκτώβριος 8 , 2014 by antloukidis

[aithilenio]

Φίλε antloukidis να σου πω την αλήθεια δεν το έχω καταλάβει το σκίτσο....

[antloukidis]

Aς το ξεκαθαρίσουμε λίγο.



Όταν υπάρχει στο τζάκι πιό ζεστό νερό από το κάτω μέρος του θερμοδοχείου, ανοίγει η ηλεκτροβάνα στο 1 και ενεργοποιείται ο κυκλοφορητής Κ1 οπότε ζεσταίνεται το θερμοδοχείο.



Με τον ίδιο τρόπο, αν υπάρχει ζεστό νερό στους ηλιακούς συλλέκτες ανοίγει η ηλεκτροβάνα στο 2 και ενεργοποιείται ο ίδιος κυκλοφορητής Κ1.



Αν συμβεί ταυτόχρονα ύπαρξη ζεστού νερού και στα ηλιακά και στο τζάκι ανοίγουν και οι δύο ηλεκτροβάνες και ο κυκλοφορητής Κ1 που είναι inverter, σε ρύθμιση σταθερού μανομετρικού αυξάνει την παροχή του ώστε να εξυπηρετεί τζάκι και ηλιακά συγχρόνως.



Ο αυτοματισμός γίνεται με τον ίδιο ελεγκτή που έχει τρία αισθητήρια, ένα στο τζάκι, ένα στα ηλιακά και ένα στο κάτω μέρος του θερμοδοχείου.



Ο κυκλοφορητής Κ2 τροφοδοτεί το ενδοδαπέδιο και με την τρίοδη που υπάρχει πριν από αυτόν και ελέγχεται από ελεγκτή αντιστάθμισης ρυθμίζεται η θερμοκρασία προσαγωγής. (μέγιστη θερμοκρασία νερού 30oC σε 0οC εξωτερική θερμ.)



Aν η θερμοκρασία του θερμοδοχείου στο πάνω μέρος του, πέσει κάτω από 32οC, ενεργοποιείται ηλ. αντίσταση και δεν το αφήνει να κρυώσει περισσότερο, εφόσον υπάρχει ζήτηση από το ενδοδαπέδιο (λειτουργεί ο Κ2 του ενδοδαπέδιου).



Αυτό μέχρι πέρσυ, γιατί τώρα βρίσκεται υπό εγκατάσταση Α.Θ. που θα αντικαταστήσει το έργο της αντίστασης από φέτος.



Αυτά για τη θέρμανση.



Για την ψύξη το καλοκαίρι, χωρίζονται οι συλλέκτες στα δύο και οι δύο δεξιοί συλλέκτες δουλεύουν με την Α.Θ. σε ψύξη (7οC) με το ενδοδαπέδιο να παίρνει νερό με την τρίοδή του γύρω στους 18οC και τα FCU να παίρνουν κατευθείαν 7οC.



Συγχρόνως τα αριστερά τμήματα των συλλεκτών, δουλεύουν, όπως το χειμώνα, θερμαίνοντας το θερμοδοχείο με τα ηλιακά για ΖΝΧ και, αν ποτέ αποκτήσω πισίνα (αναμονή 5).

[aithilenio]

Προσπαθώ να καταλάβω το συμβαίνει στους κόμβους όταν λειτουργεί και η ενδοδαπέδια και το τζάκι και οι ηλιακοί.....

[aithilenio]

Αν καταλαβαίνω καλά είναι κοινό όλο το δίκτυο....

Σωστά;

Βάζω διαφορικές πιέσεις και έχω την αίσθηση (μπορεί να κάνω λάθος) ότι όταν λειτουργούν ταυτόχρονα το νερό των ηλιακών και του τζακιού δεν πάει στα δοχείο αλλά ξανά στα ίδια.

Edited Οκτώβριος 8 , 2014 by aithilenio
