terry Δημοσιεύτηκε Ιανουάριος 4 , 2011 Share Δημοσιεύτηκε Ιανουάριος 4 , 2011 Δεν την βρισκω την επιλογη... Μπορει οντως να μην υπαρχει... Δες στο τευχος γτ σου βγαζει τοσα σιδερα..... Στειλε και το αρχειο στην Λογισμικη... Μου εχουν τυχει και μενα καποιοες μλκς σε μεμονομενα στοιχεια που κανεις δεν μπορουσε να εξηγησει...(αλλα θελουν 1200Ε για τους ΕΚ)... Στους συνδετηρες απεκλεισε τα Φ8 να δεις τι θα γινει...μετα απεκλεισε και τα Φ10... Link to comment Share on other sites More sharing options...
AlexisPap Δημοσιεύτηκε Ιανουάριος 4 , 2011 Share Δημοσιεύτηκε Ιανουάριος 4 , 2011 αλεξη δεν εχω εντοπισει λαθος. η αναλυση ειναι για q=1,5 και πλαισιο καθαρου υψους 5 μετρων. Αν αυτό βγαίνει από την ανάλυση θα αλλάξεις (μεγαλώσεις) υποχρεωτικά διατομές υποστυλωμάτων δοκών. 7Φ14 σε 25/40 σημαίνει ω=0,41 και αυτό είναι ανεπίτρεπτα πολύ. Το όριο είναι μSd<=0,25 δηλαδή ω<=0,31. Και άντε και έβαλες 7Φ14. Πως θα τα αγκυρώσεις σε κόμβο υποστυλώματος 40/40; Κάνε έλεγχο στην ανάλυση και εφόσον πρέπει να λύσεις με q=1,5 και τα εντατικά μεγέθη είναι σωστά, άλλαξε διατομές. Link to comment Share on other sites More sharing options...
terry Δημοσιεύτηκε Ιανουάριος 4 , 2011 Share Δημοσιεύτηκε Ιανουάριος 4 , 2011 Το Φ14 δεν αγκυρωνεται σε 40εκ???? Με αγκιστρο οριακα... Link to comment Share on other sites More sharing options...
AlexisPap Δημοσιεύτηκε Ιανουάριος 4 , 2011 Share Δημοσιεύτηκε Ιανουάριος 4 , 2011 Φυσικά, το 1Φ14 ή τα δύο, ίσως και τα 3Φ14 αγκυρώνονται. Τα 7Φ14; Απλώς δεν χωράνε!!! Πόσο μάλλον αν από κάτω έρχονται άλλα 6Φ14 και επιπλέον 4Φ12 δισδιαγώνιος Link to comment Share on other sites More sharing options...
terry Δημοσιεύτηκε Ιανουάριος 4 , 2011 Share Δημοσιεύτηκε Ιανουάριος 4 , 2011 Αλλο αυτο.... Σε 2 στρωσεις μονο... ΥΓ. Ενα γρηγορο ερωτημα απο μενα... Σε ξυλοτυπο θεμελιωσης βαζετε υψομετρα?? Δλδ βαθος εκσκαφης?? Εγω κανω σχηματικη τομη του πεδιλου-πεδιλοδοκου και σχηματικη τομη του κτηριου που φαινονται καποια υψομετρα... Link to comment Share on other sites More sharing options...

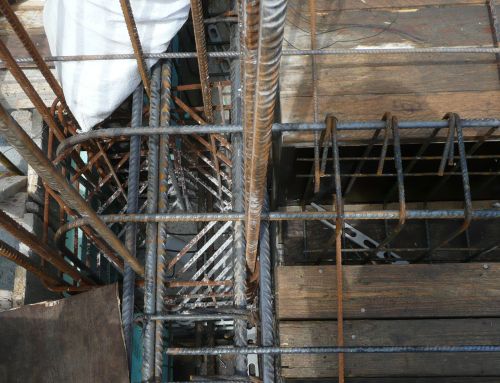

AlexisPap Δημοσιεύτηκε Ιανουάριος 4 , 2011 Share Δημοσιεύτηκε Ιανουάριος 4 , 2011 Δεν χωράνε στο υποστύλωμα. Ιδού υποστύλωμα 45/45 στο οποίο αγκυρόνωνται 2Φ14. Ο κάτω οπλισμός δεν τοποθετήθηκε ακόμη και δεν θα αγκυρωθεί (θα εισχορήσει στον κόμβο χωρίς "γάτζο"). Θα μπορούσαν να χωρέσουν εδώ 7Φ14 + 2Φ12 από πάνω και 6Φ14 + 2Φ12 από κάτω; κι αν χωρούσαν, με ω=0,41, που πας; Υ.Γ: κουίζ: τι λάθος φαίνεται στην φωτογραφία; Link to comment Share on other sites More sharing options...
terry Δημοσιεύτηκε Ιανουάριος 4 , 2011 Share Δημοσιεύτηκε Ιανουάριος 4 , 2011 Βλεπω κατι διαμηκη περιεργα εξω απο τους συνδετηρες του καθετου δοκαριου.. Link to comment Share on other sites More sharing options...
AlexisPap Δημοσιεύτηκε Ιανουάριος 4 , 2011 Share Δημοσιεύτηκε Ιανουάριος 4 , 2011 Υπάρχει ένα πλαστικό ποτηράκι μέσα στον κόμβο! Link to comment Share on other sites More sharing options...
sundance Δημοσιεύτηκε Ιανουάριος 4 , 2011 Share Δημοσιεύτηκε Ιανουάριος 4 , 2011 κατι ακομα: στις δεσμες οπλισμου στις δοκους, αυτες μπορουν να γινουν μονο στις εξωτερικες ραβδους ωστε να εφαπτονται με τον συνδετηρα (και οι 2 ραβδοι που συνθετουν τη δεσμη) ) ή μπορουν να γινουν και στις εσωτερικες (οποτε η μια ραβδος της δεσμης δεν εχει επαφη με τον συνδετηρα...) ? Link to comment Share on other sites More sharing options...
logo31 Δημοσιεύτηκε Ιανουάριος 4 , 2011 Share Δημοσιεύτηκε Ιανουάριος 4 , 2011 Σε ξυλοτυπο θεμελιωσης βαζετε υψομετρα?? .....πάντα.... Link to comment Share on other sites More sharing options...
