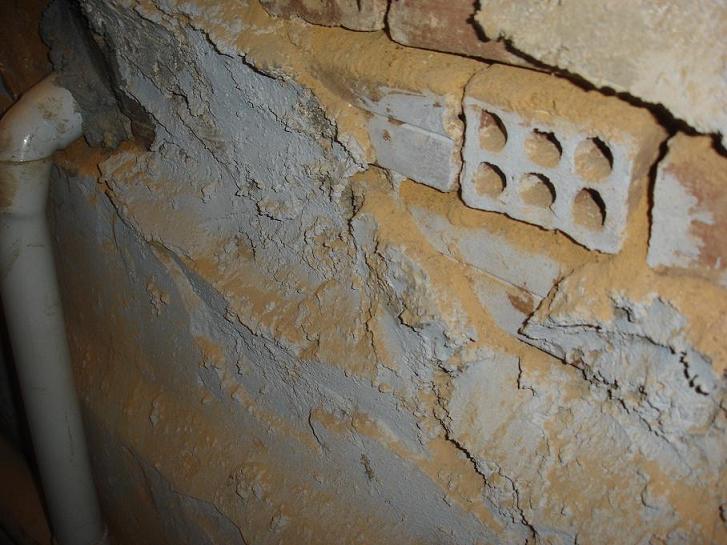

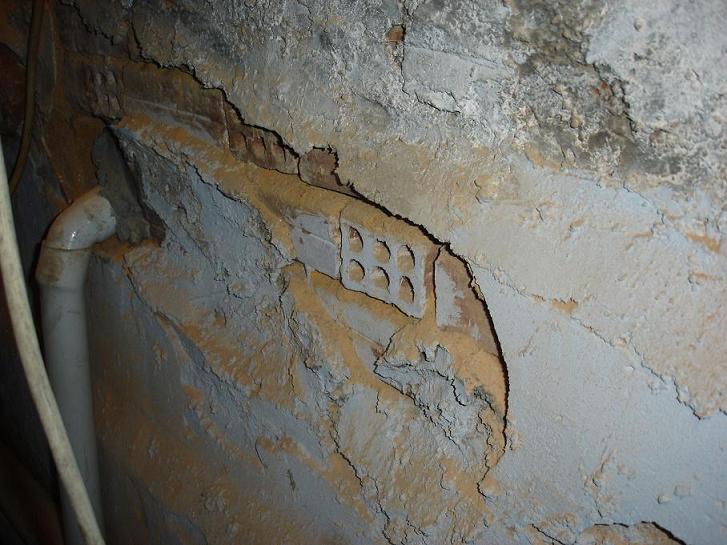

kkarounos Δημοσιεύτηκε Απρίλιος 2 , 2009 Συγγραφέας Share Δημοσιεύτηκε Απρίλιος 2 , 2009 Νομίζω τις ανέβασα σωστά τώρα.. Ναι το διάφραγμα με έχει μπερδέψει κ εμένα.... Link to comment Share on other sites More sharing options...
paktomenos Δημοσιεύτηκε Απρίλιος 2 , 2009 Share Δημοσιεύτηκε Απρίλιος 2 , 2009 Ερώτηση γόνιμου προβληματισμού: σε ένα κτίριο σαν το παραπάνω, παλιό η καινούργιο, δεν έχει σημασία, ποιός είναι ο μηχανισμός μεταφοράς δυνάμεων-μετατοπίσεων μέσω του διαφράγματος? Η', για να το επαναδιατυπώσω: Εφόσον δεν υπάρχει μονολιθικότητα με τους τοίχους, ούτε σύνδεση μέσω ράβδων οπλισμού, τι απομένει? Η τριβή σίγουρα, κάτι άλλο ίσως? Και αφού απομένει ο ανωτέρω μηχανισμός, τι παραπάνω προσφέρει (σε αυτόν και μόνο, μιλάμε καθαρά για οριζόντιες δυνάμεις) η ύπαρξη περιμετρικών δοκών-σενάζ? Link to comment Share on other sites More sharing options...
iovo Δημοσιεύτηκε Απρίλιος 2 , 2009 Share Δημοσιεύτηκε Απρίλιος 2 , 2009 Καλό θα ήταν βέβαια στην προκειμένη περίπτωση να γνωρίζαμε επακριβώς τον τρόπο σύνδεσης. Πχ μπορεί να υπάρχει "φωλιά" στην τοιχοποιϊια. Η ύπαρξη ύπερθεν φέροντα τοίχου αυξάνει την αξονική άρα και την τριβή, πάλι όμως δεν μπορείς να πείς με σιγουριά ότι υπάρχει ικανή μεταφορά δυνάμεων (διατμητική συνέχεια τοπικα) για διαφραγματική λειτουργία. Link to comment Share on other sites More sharing options...
kkarounos Δημοσιεύτηκε Απρίλιος 2 , 2009 Συγγραφέας Share Δημοσιεύτηκε Απρίλιος 2 , 2009 Συμφωνώ με όλα αυτά, μία εικόνα του τρόπου σύνδεσης τοιχοποιίας - πλάκας σαφώς κ θα βοηθούσε. Επίσης η αξονική στα τοιχώματα του ισογείου λόγω του βάρους της τοιχοποίας του ορόφου ενισχύει τη διαφραγματική λειτουργία, η πλάκα του ορόφου όμως δεν πιστεύω να συμπεριφέρεται διαφραγματικα.. Σκέφτομαι να λοιπόν να προσομοιώσω με μεμβρανική λειτουργία μόνο τις πλάκες, ώστε να μεταβιβάζουν φορτία στους περιμετρικούς τοίχους κ ούτε λόγος για διάφραγμα. Αυτό πιστεύω είναι το πιο δυσμενές, δεν ξέρω αν θα "βγαίνει" έτσι βέβαια....Θα δούμε.. Όσο για την αντοχή της τοιχοποιίας έχει κανείς κάποια άποψη από τις εικόνες??? Link to comment Share on other sites More sharing options...
iovo Δημοσιεύτηκε Απρίλιος 2 , 2009 Share Δημοσιεύτηκε Απρίλιος 2 , 2009 Μπορείς να πάρεις την σχέση Fwk=K*Fb^0.65*Fmc^0.25 για τον υπολογισμό της χαρακτηριστικής αντοχής της άοπλης τοιχοποιϊας (ΕC6-Εθνικό κείμενο εφαρμογής) από σύνηθες κονίαμα και να βάλεις Κ=0.4 για το εξάοπο που ανήκει οριακά στην ομάδα 3. Όπου Fbc Fmc η θλιτική αντοχή λιθοσώματος και κονιάματος αντίστοιχα. Για εκτίμηση αντοχών δες εδώ. Είναι όμως νέου τύπου οπτόπλινθοι απλά για να έχεις στο μυαλό σου την τάξη μεγέθους. Link to comment Share on other sites More sharing options...
kkarounos Δημοσιεύτηκε Απρίλιος 2 , 2009 Συγγραφέας Share Δημοσιεύτηκε Απρίλιος 2 , 2009 Ευχαριστώ πολύ iovo! Ήσουν κατατοπιστικότατος! Όσο για την εφελκυστική αντοχή της τοιχοποιίας μπορώ να΄βρω κάτι? Έχεις τίποτα υπόψιν? Θα ψάξω στον ΕΚ πάντως έτσι κ αλλιώς. Link to comment Share on other sites More sharing options...
whatisthis Δημοσιεύτηκε Απρίλιος 2 , 2009 Share Δημοσιεύτηκε Απρίλιος 2 , 2009 Συμφωνώ με τον iovo. Δεν υπάρχει σύνδεση αρα ούτε και διάφραγμα.. Link to comment Share on other sites More sharing options...
ΑΡΗΣ ΧΑΝΙΑ Δημοσιεύτηκε Απρίλιος 2 , 2009 Share Δημοσιεύτηκε Απρίλιος 2 , 2009 Εγώ θα διαφωνήσω. Καλή η ύπαρξη σενάζ αλλά και η πλάκα μπορεί από μόνη της να μεταφέρει στους τοίχους τις διαφραγματικές δυνάμεις διαμέσω τριβης. Απλά δεν έχω δει ποτέ ολίσθηση σε τέτοιες επιφάνειες. Εξάλλου το σενάζ διαμορφώνει διαφορετική διεπιφάνεια από την πλάκα? Link to comment Share on other sites More sharing options...
iovo Δημοσιεύτηκε Απρίλιος 2 , 2009 Share Δημοσιεύτηκε Απρίλιος 2 , 2009 2. Καθ' ύψος η τοιχοποίας διακόπτεται για να εδραστούν (χωρίς δοκούς) οι πλάκες από Ω/Σ του ισογείου και πρώτου ορόφου. Φυσικά δεν μπορώ να δω πάνω από τον σοβά τον τρόπο συνεργασίας πλάκας με τοιχοποία. Σύμφωνα με αυτά θεωρείτε ότι υφίσταται η διαφραγματική λειτουργία? Αφού εδώ λέει ότι διακόπτεται η τοιχοποιϊα. Για αυτό και εγώ λέω ότι θα ήταν καλό να ξέρουμε περισσότερα για την σύνδεση. Link to comment Share on other sites More sharing options...
ΑΡΗΣ ΧΑΝΙΑ Δημοσιεύτηκε Απρίλιος 2 , 2009 Share Δημοσιεύτηκε Απρίλιος 2 , 2009 Μισό μήπως δεν κατάλαβα κάτι. Πες μου αν κάνω λάθος. Είτε έχουμε σενάζ είτε όχι στην θέση που υπάρχει πλάκα, η τοιχοποιία έτσι και αλλιώς δεν διακόπτεται? Link to comment Share on other sites More sharing options...
