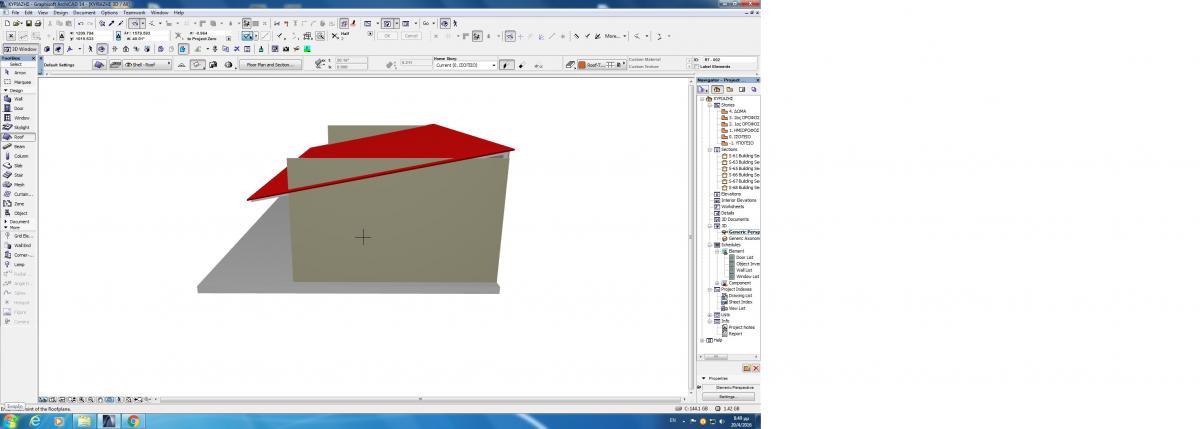

polytelik Δημοσιεύτηκε Απρίλιος 20 , 2016 Share Δημοσιεύτηκε Απρίλιος 20 , 2016 Καλησπέρα. Μήπως γνωρίζει κάποιος πως κόβω τους τοίχους που βγαίνουν πάνω από τη στέγη και να συμπληρώσω τα κομμάτια του τοίχου που λείπουν κάτω από τη στέγη; Link to comment Share on other sites More sharing options...
jimsiaf Δημοσιεύτηκε Απρίλιος 20 , 2016 Share Δημοσιεύτηκε Απρίλιος 20 , 2016 Επιλέγεις τους τοίχους και την στέγη πατώντας το shift και κλικάροντας τα στοιχεία. Μετά δεξί κλικ και στο menu πατάς connect και trim elements to roof. Μετά επιλέγεις trim Link to comment Share on other sites More sharing options...
jimsiaf Δημοσιεύτηκε Απρίλιος 20 , 2016 Share Δημοσιεύτηκε Απρίλιος 20 , 2016 Και δώσε μεγαλύτερο ύψος στους τοίχους και μετά την διαδικασια που ανέφερα με trim για να σου καλύψει και τα κομμάτια στο πίσω μέρος Link to comment Share on other sites More sharing options...

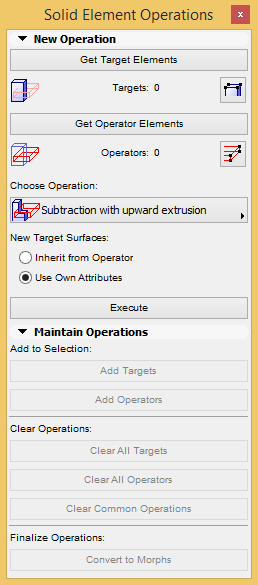

dimidomo Δημοσιεύτηκε Απρίλιος 20 , 2016 Share Δημοσιεύτηκε Απρίλιος 20 , 2016 (edited) 1oς τρόπος 1. Ανοίγεις το solid element operation 2. Ξεκαθαρίζεις στο μυαλό ποιό αντικείμενο θα κόψει ποιό (στην περίπτωση σου η στέγη θα κόψει τους τοίχους) 3. Επιλέγεις την στέγη (αυτό που θα κόψει) Από solid... επιλέγεις '' Get operation elements '' Επιλέγεις τους τοίχους (αυτό που θα κοπεί) από solid... επιλέγεις '' Get target Elements '' 4. Από solid... κάνεις κλικ στις επιλογές Choose Operation Και επιλέγεις '' Subtraction with upwards extrusion ''. Αυτή η ρύθμιση σου δίνει την επιλογή να κόψεις τους τοίχους από την στέγη κ πάνω. 5. Επιλέγεις '' execute '' * Πρέπει οι τοίχοι θα είναι ποιό ψηλά από την στέγη Edited Απρίλιος 23 , 2016 by dimidomo 1 Link to comment Share on other sites More sharing options...
dimidomo Δημοσιεύτηκε Απρίλιος 20 , 2016 Share Δημοσιεύτηκε Απρίλιος 20 , 2016 1oς τρόπος 1. Ανοίγεις το solid element operation 2. Ξεκαθαρίζεις στο μυαλό ποιό αντικείμενο θα κόψει ποιό (στην περίπτωση μου η στέγη θα κόψει τους τοίχους) 3. Επιλέγεις την στέγη (αυτό που θα κόψει) Από solid... επιλέγεις '' Get operation elements '' Επιλέγεις τους τοίχους (αυτό που θα κοπεί) από solid... επιλέγεις '' Get target Elements '' 4. Από solid... κάνεις κλικ στις επιλογές Choose Operation Και επιλέγεις '' Subtraction with upwards extrusion ''. Αυτή η ρύθμιση σου δίνει την επιλογή να κόψεις τους τοίχους από την στέγη κ πάνω. 5. Επιλέγεις '' execute '' * Πρέπει οι τοίχοι θα είναι ποιό ψηλά από την στέγη 2ος τρόπος 1. Επιλέγεις έστω τους τοίχους 2. Επιλέγεις το εργαλείο σου που δείχνω παρακάτω 3. Επιλέγεις αυτό το αντικείμενο που θα κόψει (στέγη) 4. Επιλέγεις ποιο τμήμα των τοίχων θα κρατήσεις και κάνεις κλικ σε αυτό (προφανώς το κάτω από την στέγη) αυτάααα Link to comment Share on other sites More sharing options...
polytelik Δημοσιεύτηκε Απρίλιος 20 , 2016 Share Δημοσιεύτηκε Απρίλιος 20 , 2016 Σας ευχαριστώ πολύ Link to comment Share on other sites More sharing options...
agreas Δημοσιεύτηκε Απρίλιος 21 , 2016 Share Δημοσιεύτηκε Απρίλιος 21 , 2016 Άψογος ο dimidomo! Να συμπληρώσω και εγώ με την σειρά μου ότι ο πρώτος τρόπος με τα SOE είναι προτιμότερος καθότι όλα τα objects που συμμετέχουν στα operations παραμένουν δυναμικώς συνδεδεμένα μεταξύ τους. Αυτό σημαίνει ότι εαν αλλάξει-μετακινηθεί-τροποποιηθεί ένα object, δεν θα χάσει την σύνδεσή του με τα υπόλοιπα. 1 Link to comment Share on other sites More sharing options...
lesiotis Δημοσιεύτηκε Δεκέμβριος 12 , 2016 Share Δημοσιεύτηκε Δεκέμβριος 12 , 2016 Καλησπέρα, μήπως έχει κανείς πινακάκι για διαστάσεις παραθύρων με πλάτος, ποδιά, πρέκι; η πως μπορώ να δημιουργήσω ένα object? Ευχαριστώ Link to comment Share on other sites More sharing options...
Spiderman Δημοσιεύτηκε Ιανουάριος 11 , 2017 Share Δημοσιεύτηκε Ιανουάριος 11 , 2017 Εδώ και αρκετό καιρό σκέφτομαι να ασχοληθώ με το archicad, ένας από τους ανασταλτικούς παράγοντες (για εμένα πάντα) ήτανε το άσπρο φόντο που βλέπω σε ότι και αν έχω ψάξει σχετικά (you tube κτλ.) με το archicad. Μπορείς μέσα από το πρόγραμμα να επιλέξεις μαύρο φόντο? Link to comment Share on other sites More sharing options...

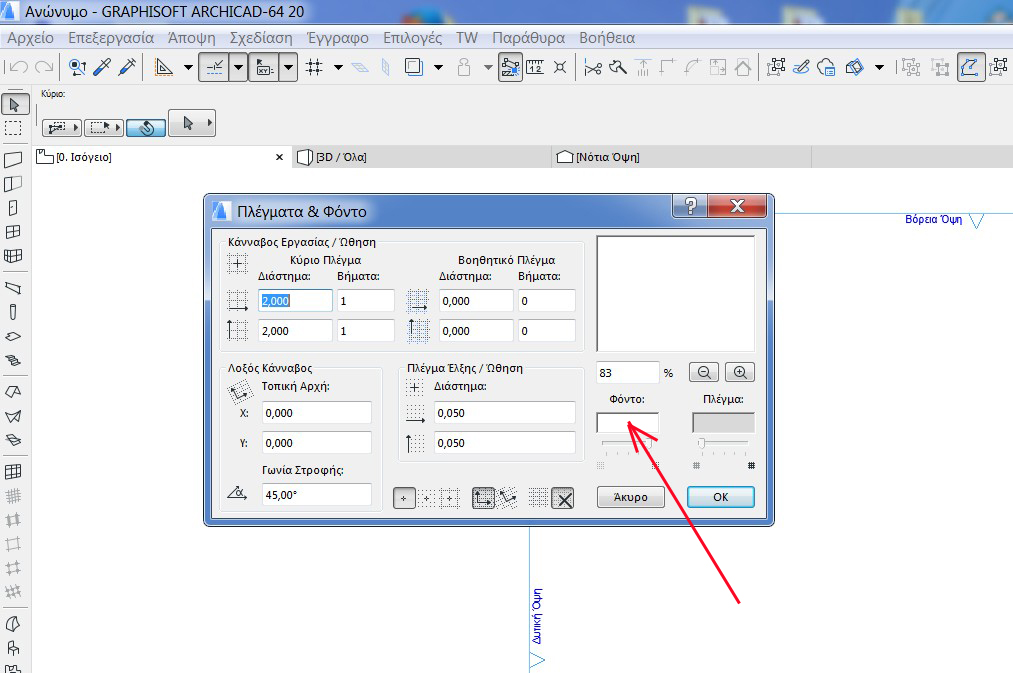

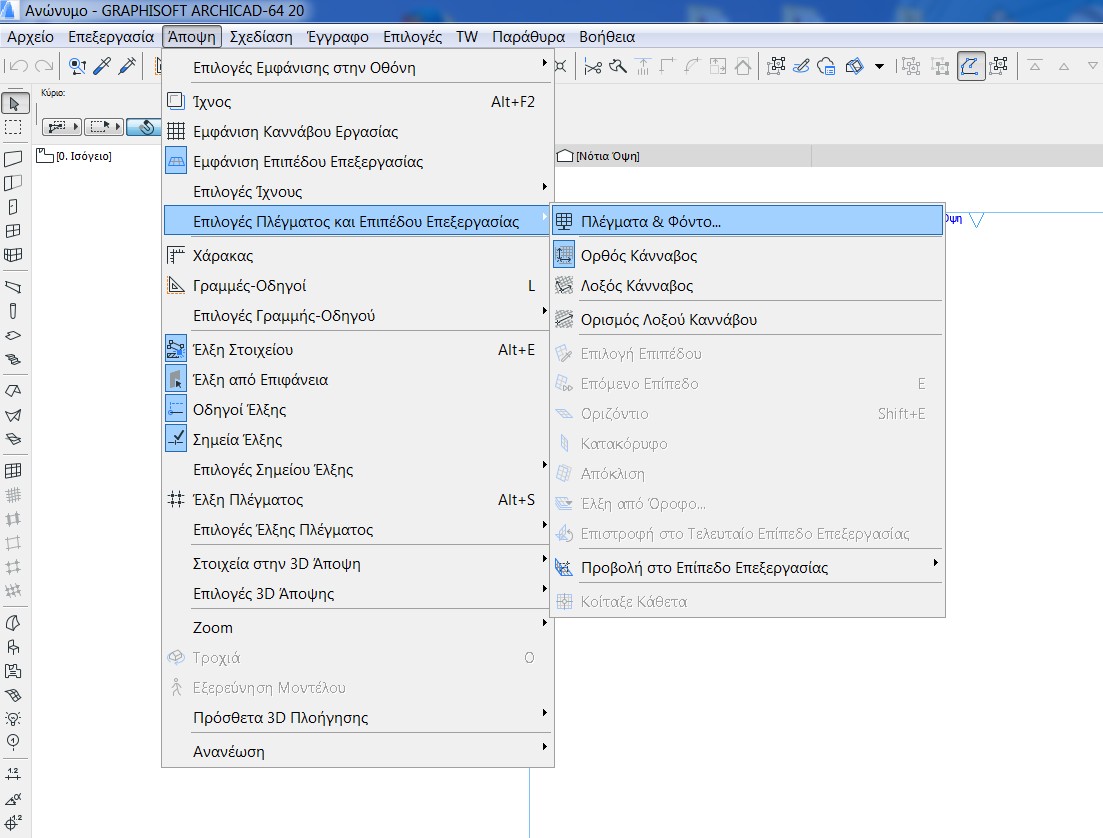

kan62 Δημοσιεύτηκε Ιανουάριος 11 , 2017 Share Δημοσιεύτηκε Ιανουάριος 11 , 2017 Μπορείς ... 1 1 Link to comment Share on other sites More sharing options...
