Archicad Tips & Tricks

[gio]

Εχω φωτογραφια ενός γραφιτι (το βρηκα σε καποιο δρομο)

και θελω να τον βαλω πανω σε ενα τοιχο που εχω δημιουργησει στο archicad.

όπως βαζω στο τοιχο πχ υλικο πετρα ή χρωμα .....αλλα φωτογραφια πως το κανω;

[dimidomo]

Θα μπορούσες στα surface settings να δημιουργήσεις νέο υλικό και εκεί να βάλεις την φωτογραφία σου.



Στην συνέχεια κατά τα γνωστά.... θα την αναθέσεις στον τοίχο που θέλεις.

[dimidomo]

Καλημέρα Συνάδελφοι

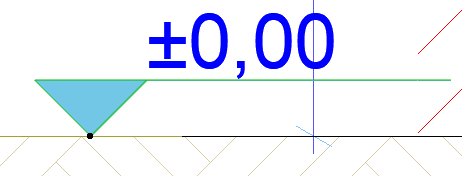

Υπάρχει τρόπος να μικρύνουμε την γραμμή στην οποίο "πατάει" το νούμερο του υψομέτρου;





[dimidomo]

Καλησπέρα συνάδελφοι.

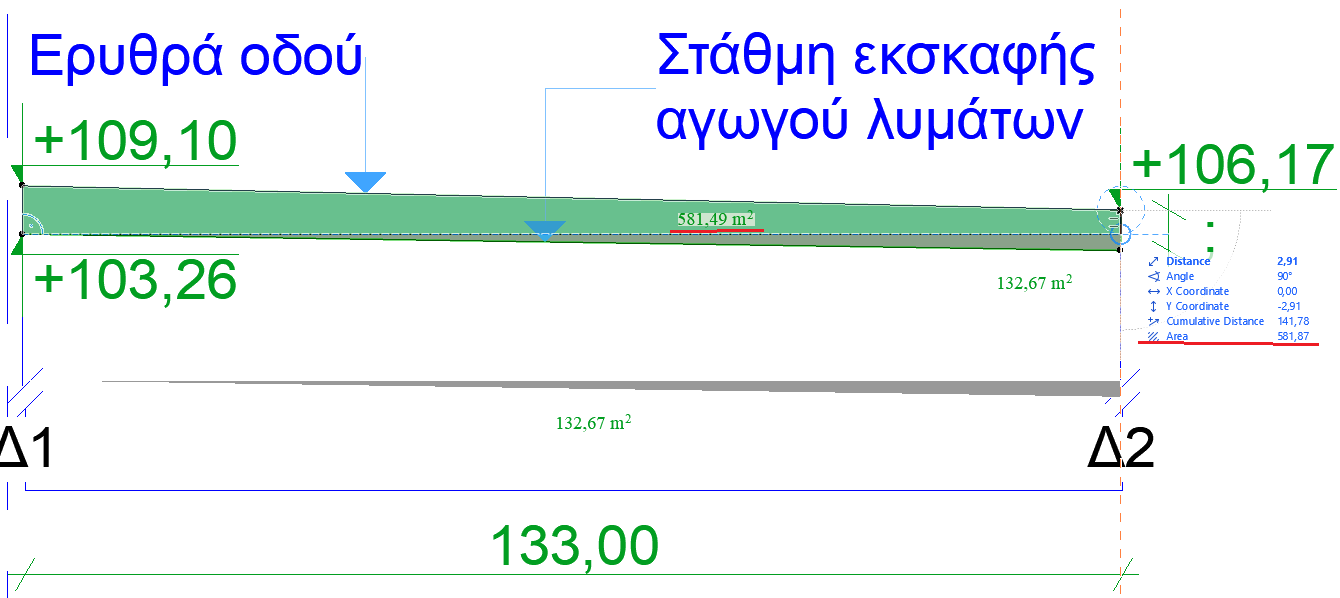

Κάνω εμβαδομέτρηση με το εργαλείο fill και μου βγάζει αποτέλεσμα 581,49m2, το οποίο είναι λάθος, το έχω κάνει και με πράξεις. Όταν μετράω το εμβαδόν με το εργαλείο measure μου βγάζει 581,87 το οποίο είναι και το σωστό.

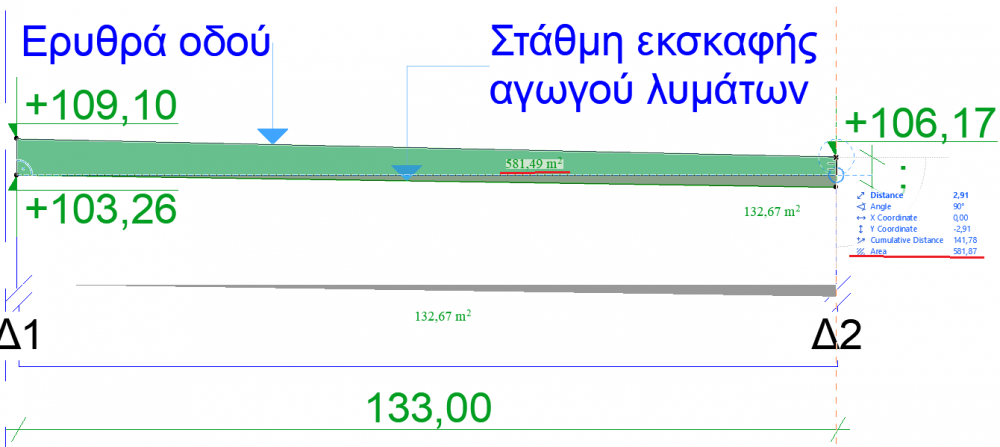

Δείτε και την εικόνα

Τι έχει γίνει;;;

[aath]

Πρώτα πρέπει να τσεκάρεις τις κορυφές του fill. Μήπως μέσα στην περιοχή αυτή υπάρχει "ξεχασμένη" κάποια γραμμή ή αντικείμενο;

Edited Μάιος 3 , 2018 by aath

[paspartout1]

Καλησπέρα, έχω ένα αρχείο που το ξεκίνησα με το AC19 και τώρα το δουλεύω με το AC21. Το πρόβλημα είναι ότι όταν πάω να σχεδιάσω σκάλα δε μου επιτρέπει να εκμεταλλευτώ τις νέες δυνατότητες που προστέθηκαν στο AC21…

[ispyridis]

Τί εννοείς. Δε μπορείς να σχεδιάσεις σκάλες ή να διορθώσεις τις παλιές που εισήχθησαν από το παλιό μοντέλο:

Οι καινούριες σκάλες διαφέρουν από τις παλιές. Οι Παλιές έρχονται σαν αντικείμενα στη καινούρια έκδοση και δεν έχουν σχέση με το καινούριο εργαλείο για σκάλες.

Ή σχεδίασε καινούρια σκάλα ή αν το πρόβλημα είναι πως κολλάει για κάποιο λόγο το λογισμικό από τη μία έκδοση στην άλλη και δε λειτουργεί το εργαλείο τότε ανέφερε το στην  TOP SOFTWARE ή στο Archicad-Talk.

[dimidomo]

Ο συνάδελφος ΚΑΝΑ σε ένα του post το 2009 έγραψε μεταξύ άλλων:



" Για τις εκσκαφές τι εννοείς;

Αν θέλεις να υπολογίσεις τον όγκο

Πήγαινε "χώρος" ρυθμίσεις χώρου στο μικρό παράθυρο αυτού του εργαλείου έχει την επιλογή "Σειρά" παρ 6 που είναι "όχι" και επέλεξε "όγκος"

Βάλε "χώρο" σύμφωνα με το περίγραμμα εκσκαφών-ρύθμισε το ύψος σύμφωνα με βάθος εκσκαφών -τώρα σε εμφάνισε το εμβαδό και τον όγκο μέσα στην «σφραγίδα» του χώρου

Αν θέλεις λεπτομερή υπολογισμό του εμβαδού (με τις αριθμητικές πράξεις αναλυτικά -όταν έχεις τρίγωνα τμήματα τόξων και γενικά πολυσύνθετους υπολογισμούς)

Πήγαινε "έγγραφο" μετά "λίστες" "εμβαδό" "ρύθμιση” μετά «δημιουργία λίστας εμβαδού»

Μπορείς να το αποθηκεύσεις ή και να το φέρεις στην κάτοψη Διάγραμμα κάλυψης "



1) Πως στο καλό υπολογίζεις τον όγκο; Δεν κατάλαβα τίποτα;

2) Αναλυτικός υπολογισμός του εμβαδού με πράξεις; ΘΕΕ μου.



Ξέρεις κανείς πως γίνεται;



* ΚΑΝΑ είσαι πολύ μπροστά.





[Myrto P.]

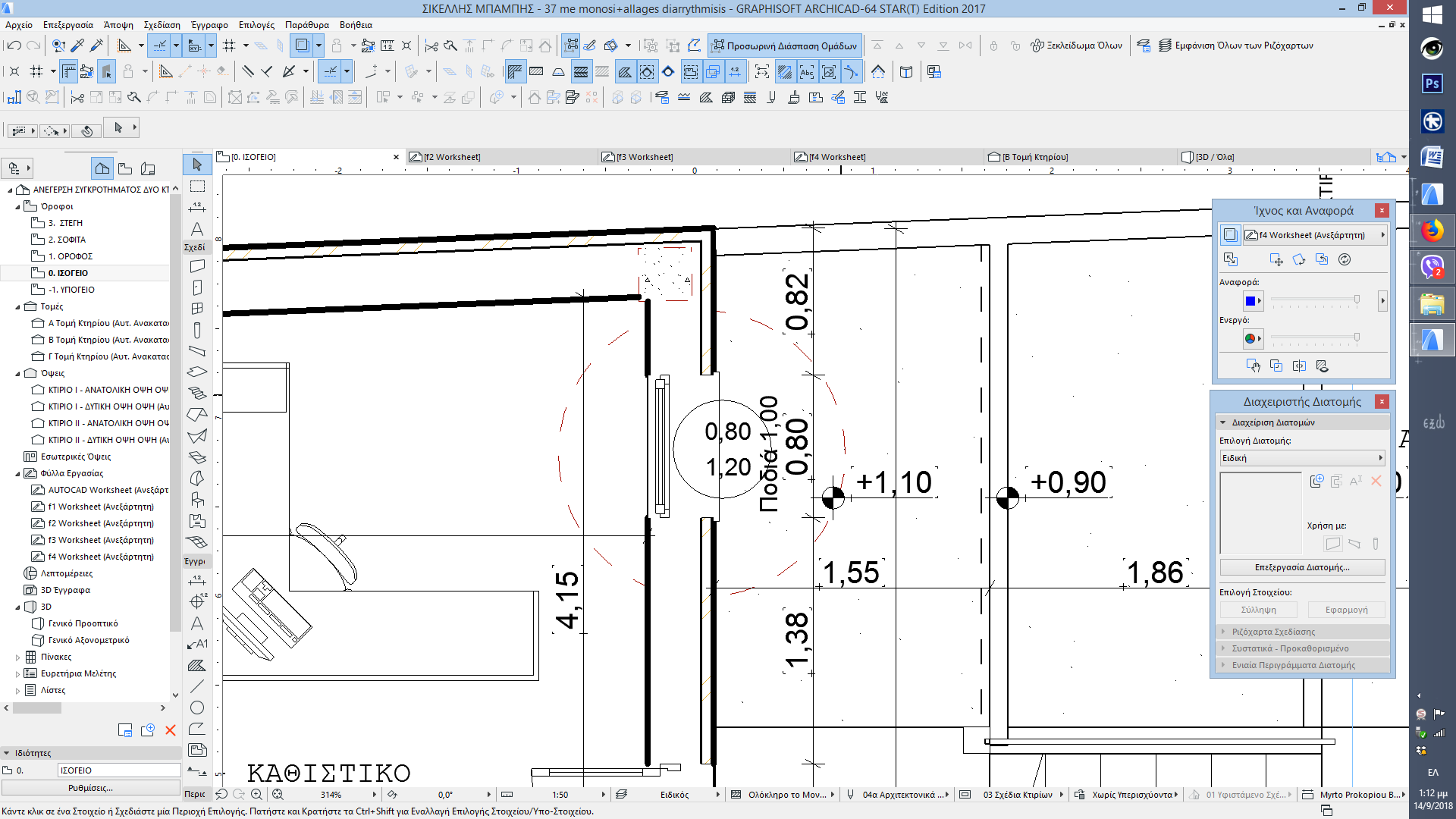

Καλημέρα! Ξέρει μήπως κανείς πώς λύνεται αυτό το ζήτημα με το σημείο τομής κουφώματος με σύνθετη διατομή τοίχου;  Είναι custom η δομή του.

[aath]

Καλημέρα!

Προσπάθησες με "bring to front" στο κούφωμα το φέρεις "μπροστά" για να φανούν τα όριά του;

Edited Σεπτέμβριος 14 , 2018 by aath
